小西製作所

鋼製握り（二面取りタイプ）A

カタログ |

通常単価(税別): 1,050円～3,436円

税込単価: 1,155円～3,780円

通常出荷日：2日目～9日目

鋼製固定握りに、二面フライス加工を施し、しっかりと締められ固定出来ます。

よく一緒に見られています

小西製作所

通常出荷日：在庫品1日目

よく一緒に見られています

小西製作所

通常出荷日：2 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：鋼材SUM22
表面処理：クロムメッキ

規格表

単位：mm

型番	D	M	l	L	l1	l2	d	F	（g）
A-20	20	M8×P1.25	15	64	8	56	13	11	90
A-25	25	M10×P1.5	18	80	10	70	16	14	175
A-32	32	M12×P1.75	20	100	13	87	20	17	355
A-36	36	M16×P2.0	22	112	14	98	22	19	525

型番リスト

表示件数

型番

ねじの呼び M

グリップ太さ【範囲選択】

(mm)

グリップ太さ D

(mm)

グリップ長さ【範囲選択】

(mm)

グリップ長さ

(mm)

全長 ※ネジ部除く

(mm)

最小発注数量

M8	20～24.9	20	50.1～70	56	64	1個
M10	25～29.9	25	50.1～70	70	80	1個
M12	30～	32	70.1～100	87	100	1個
M16	30～	36	70.1～100	98	112	1個

通常単価(税別) (税込単価)	通常出荷日

1,050円 ( 1,155円 )	2日目
1,397円 ( 1,537円 )	2日目
2,491円 ( 2,740円 )	9日目
3,436円 ( 3,780円 )	2日目

詳細情報

基本情報

基本情報

鋼製固定握りに、二面フライス加工を施し、しっかりと締められ固定出来ます。

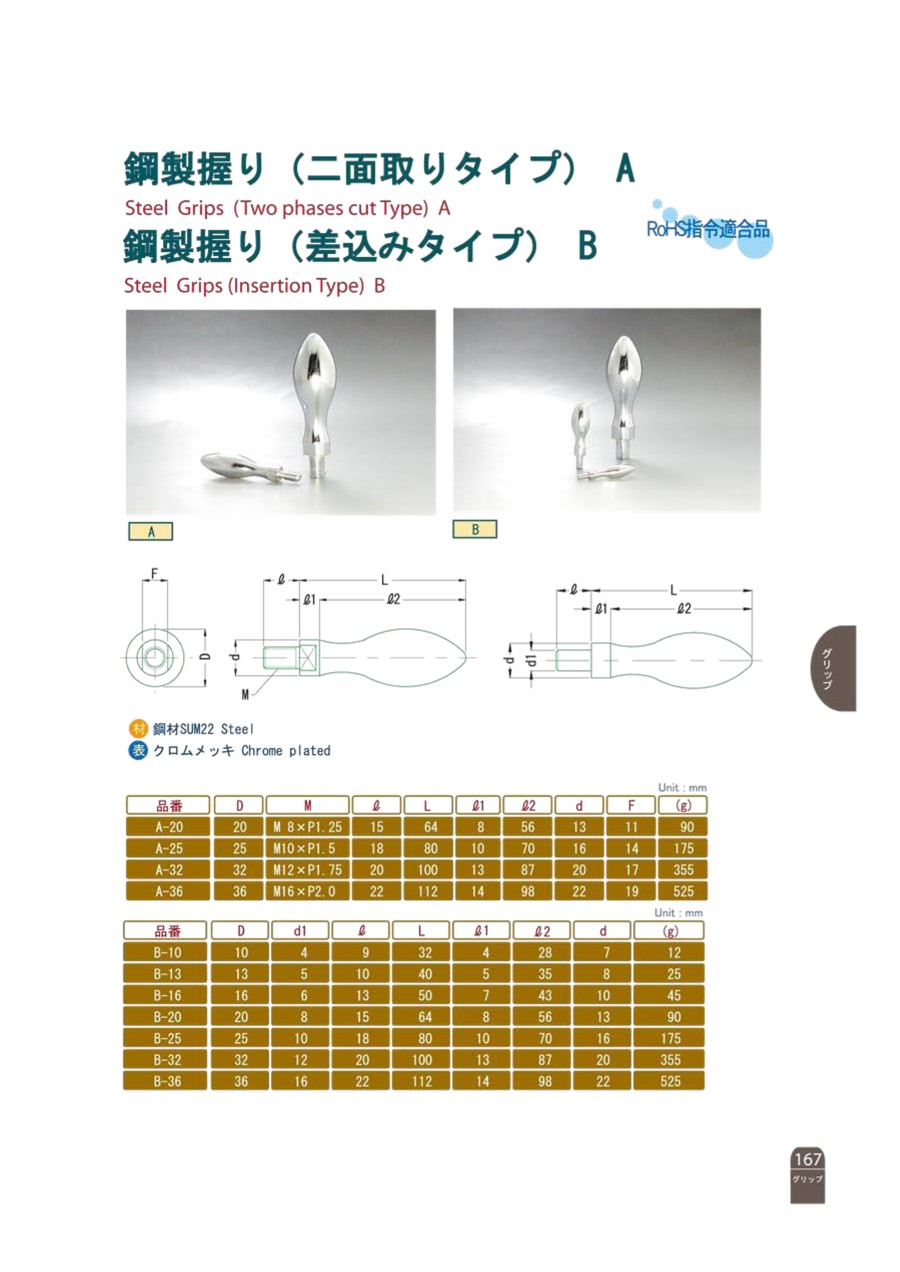

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
