小西製作所

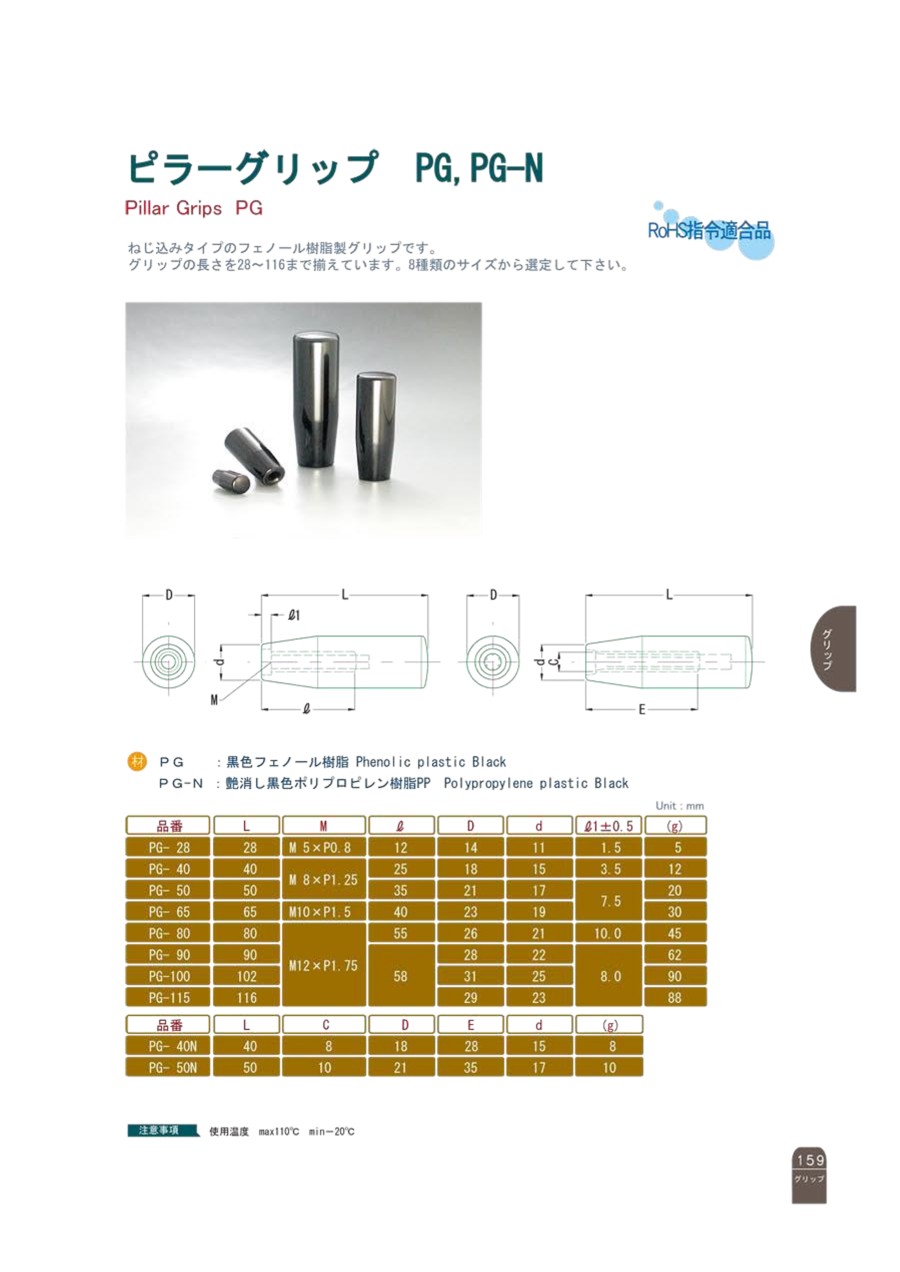

ピラーグリップ PG、PG-N

ピラーグリップ PG、PG-N
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
293円～1,076円
税込単価
322円～1,184円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鋼製筒型握り F

小西製作所

鋼製筒型握り F
5
通常価格(税別)： 613円 (税込価格：674円)

通常出荷日：在庫品1日目

ねじ込みタイプのフェノール樹脂製グリップです。グリップの長さを28～116まで...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
数量：

商品情報

外形図

ピラーグリップ PG,PG-N 外形図1

PG

ピラーグリップ PG,PG-N 外形図2

PG-N

製品仕様

外観図

ピラーグリップ PG、PG-N 外観図

仕様

  • PG
    材質：黒色フェノール樹脂
  • PG-N
    材質：艶消し黒色ポリプロピレン樹脂PP

規格表

ピラーグリップ PG,PG-N 規格表1
ピラーグリップ PG,PG-N 規格表2

注意・禁止事項

使用温度：max+110℃  min-20℃

型番リスト

表示件数
  • 1
    • 型番
    PG-40
    PG-40N
    PG-50
    PG-50N
    PG-65
    PG-80
    PG-100
    PG-115

    取付方法

    ねじの呼び M

    グリップ詳細材質

    グリップ 太さ【範囲選択】

    (mm)

    グリップ太さ D

    (mm)

    グリップ 長さ【範囲選択】

    (mm)

    グリップ長さ

    (mm)

    取付部材質

    取付部詳細材質

    シャフト径

    (mm)

    		最小発注数量
    めねじ
    M8
    フェノール樹脂
    ～19.9
    18
    30.1～50
    40
    [樹脂] 黒色フェノール樹脂
    フェノール
    -
    1個
    圧入
    -
    ポリプロピレン
    ～19.9
    18
    30.1～50
    40
    [樹脂] 艶消し黒色ポリプロピレン樹脂PP
    -
    15
    1個
    めねじ
    M8
    フェノール樹脂
    20～24.9
    21
    30.1～50
    50
    [樹脂] 黒色フェノール樹脂
    フェノール
    -
    1個
    圧入
    -
    ポリプロピレン
    20～24.9
    21
    30.1～50
    50
    [樹脂] 艶消し黒色ポリプロピレン樹脂PP
    -
    17
    1個
    めねじ
    M10
    フェノール樹脂
    20～24.9
    23
    50.1～70
    65
    [樹脂] 黒色フェノール樹脂
    フェノール
    -
    1個
    めねじ
    M12
    フェノール樹脂
    25～29.9
    26
    70.1～100
    80
    [樹脂] 黒色フェノール樹脂
    フェノール
    -
    1個
    めねじ
    M12
    フェノール樹脂
    30～
    31
    100.1～
    102
    [樹脂] 黒色フェノール樹脂
    フェノール
    -
    1個
    めねじ
    M12
    フェノール樹脂
    25～29.9
    29
    100.1～
    116
    [樹脂] 黒色フェノール樹脂
    フェノール
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    293円
    ( 322円 )
    在庫品1日目当日出荷可能
    354円
    ( 389円 )
    2日目
    443円
    ( 487円 )
    2日目
    588円
    ( 647円 )
    2日目
    566円
    ( 623円 )
    在庫品1日目当日出荷可能
    649円
    ( 714円 )
    2日目
    963円
    ( 1,059円 )
    2日目
    1,076円
    ( 1,184円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ねじ込みタイプのフェノール樹脂製グリップです。グリップの長さを28～116まで揃えています。8種類のサイズから選定して下さい。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ピラーグリップ PG、PG-Nのレビュー
    5平均満足度：5.01件のレビュー
    ものを固定するために
    5
    満足度：5.02019/07/24
    相手側に穴が開いており、ものを固定するために使用しています。今まで付いていたものが壊れてしまったので、交換品として購入し...もっと読む
