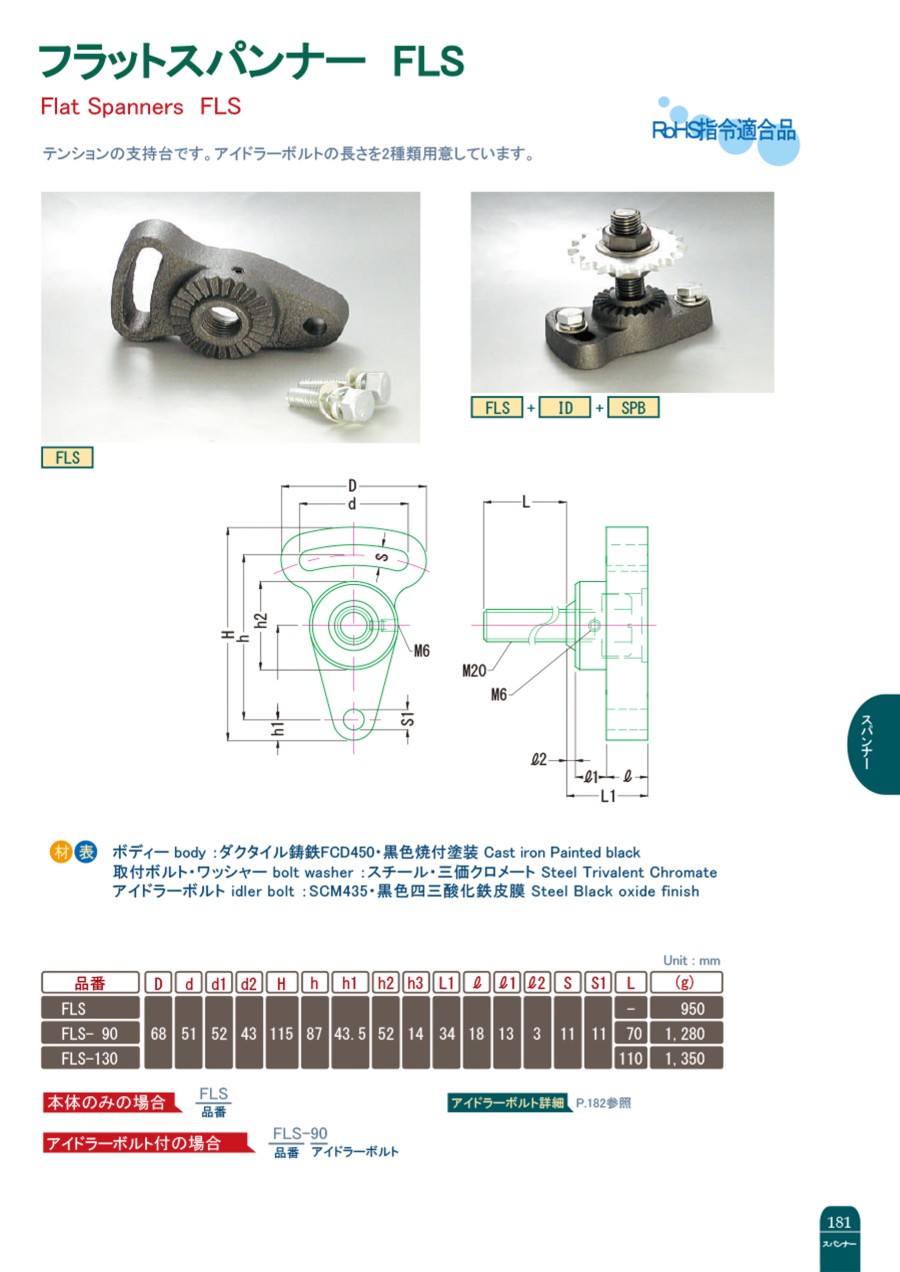

フラットスパンナー FLS
- 通常単価(税別)
- 2,218円～4,721円
- 税込単価
- 2,440円～5,193円
通常出荷日：5日目
テンションの支持台です。アイドラーボルトの長さを2種類用意しています。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| - | 材質 | 表面処理 |
|---|---|---|
| ボディー | ダクタイル鋳鉄FCD450 | 黒色焼付塗装 |
| 取付ボルト・ワッシャー | スチール | 三価クロメート |
| アイドラーボルト | ボルト：鋼材SCM435 ナット：鋼材SS400 | 黒色四三酸化鉄皮膜 |
規格表
単位：mm
| 型番 | D | d | d1 | d2 | H | h | h1 | h2 | h3 | L1 | l | l1 | l2 | S | S1 | L | （g） | 付属品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLS | 68 | 51 | 52 | 43 | 115 | 87 | 43.5 | 52 | 14 | 34 | 18 | 13 | 3 | 11 | 11 | - | 950 | なし |
| FLS-90 | 70 | 1,280 | アイドラーボルト付 | |||||||||||||||
| FLS-130 | 110 | 1,350 |
使用例
フラットスパンナーFLS+アイドラーボルト+スプロケットアイドラーA型
商品特長詳細
アイドラーボルト詳細
スパンナーのアイドラー軸として使用します。チェーンとの距離が最適な位置で、2個のロックナットをスプロケットに締め込み、ご使用して下さい。
アイドラーボルトの外観
アイドラーボルトの外形図
■寸法表
単位：mm
| 型番 | M | L | D | l | h | （g） |
|---|---|---|---|---|---|---|
| ID-90 | M20×P2.5 | 90 | 29 | 14 | 12 | 330 |
| ID-130 | 130 | 400 |
