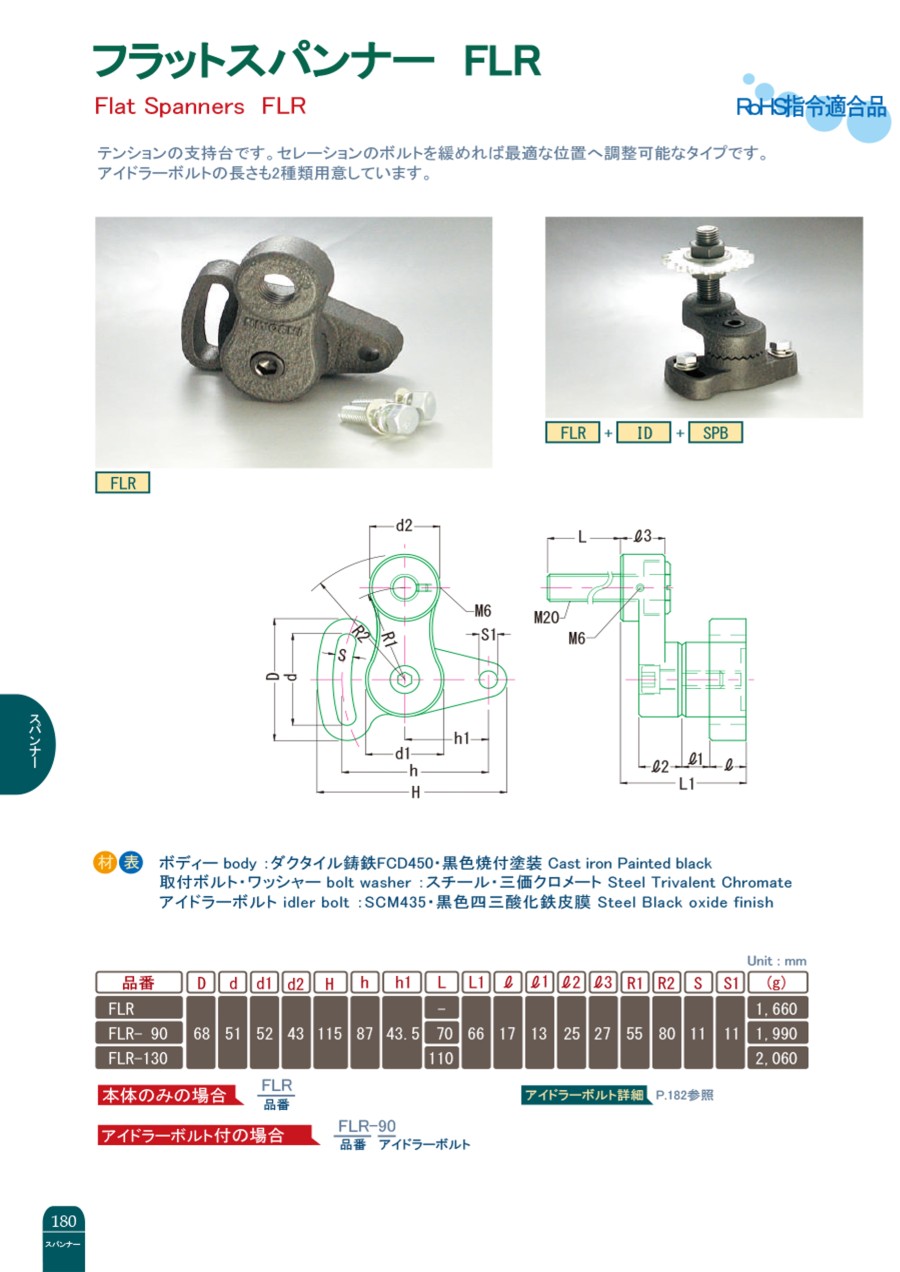

フラットスパンナー FLR
- 通常単価(税別)
- 9,646円～11,888円
- 税込単価
- 10,611円～13,077円
通常出荷日：5日目
テンションの支持台です。セレーションのボルトを緩めれば最適な位置へ調整可能なタイプです。アイドラーボル...
詳細を確認未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| - | 材質 | 表面処理 |
|---|---|---|
| ボディー | ダクタイル鋳鉄FCD450 | 黒色焼付塗装 |
| 取付ボルト・ワッシャー | スチール | 三価クロメート |
| アイドラーボルト | ボルト：鋼材SCM435 ナット：鋼材SS400 | 黒色四三酸化鉄皮膜 |
規格表
単位：mm
| 型番 | D | d | d1 | d2 | H | h | h1 | L | L1 | l | l1 | l2 | l3 | R1 | R2 | S | S1 | （g） | 付属品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLR | 68 | 51 | 52 | 43 | 115 | 87 | 43.5 | - | 66 | 17 | 13 | 25 | 27 | 55 | 80 | 11 | 11 | 1,660 | なし |
| FLR-90 | 70 | 1,990 | アイドラーボルト付 | ||||||||||||||||
| FLR-130 | 110 | 2,060 |
使用例
フラットスパンナーFLR+アイドラーボルト+スプロケットアイドラーA型
商品特長詳細
アイドラーボルト詳細
スパンナーのアイドラー軸として使用します。チェーンとの距離が最適な位置で、2個のロックナットをスプロケットに締め込み、ご使用して下さい。
アイドラーボルトの外観
アイドラーボルトの外形図
■寸法表
単位：mm
| 型番 | M | L | D | l | h | （g） |
|---|---|---|---|---|---|---|
| ID-90 | M20×P2.5 | 90 | 29 | 14 | 12 | 330 |
| ID-130 | 130 | 400 |
