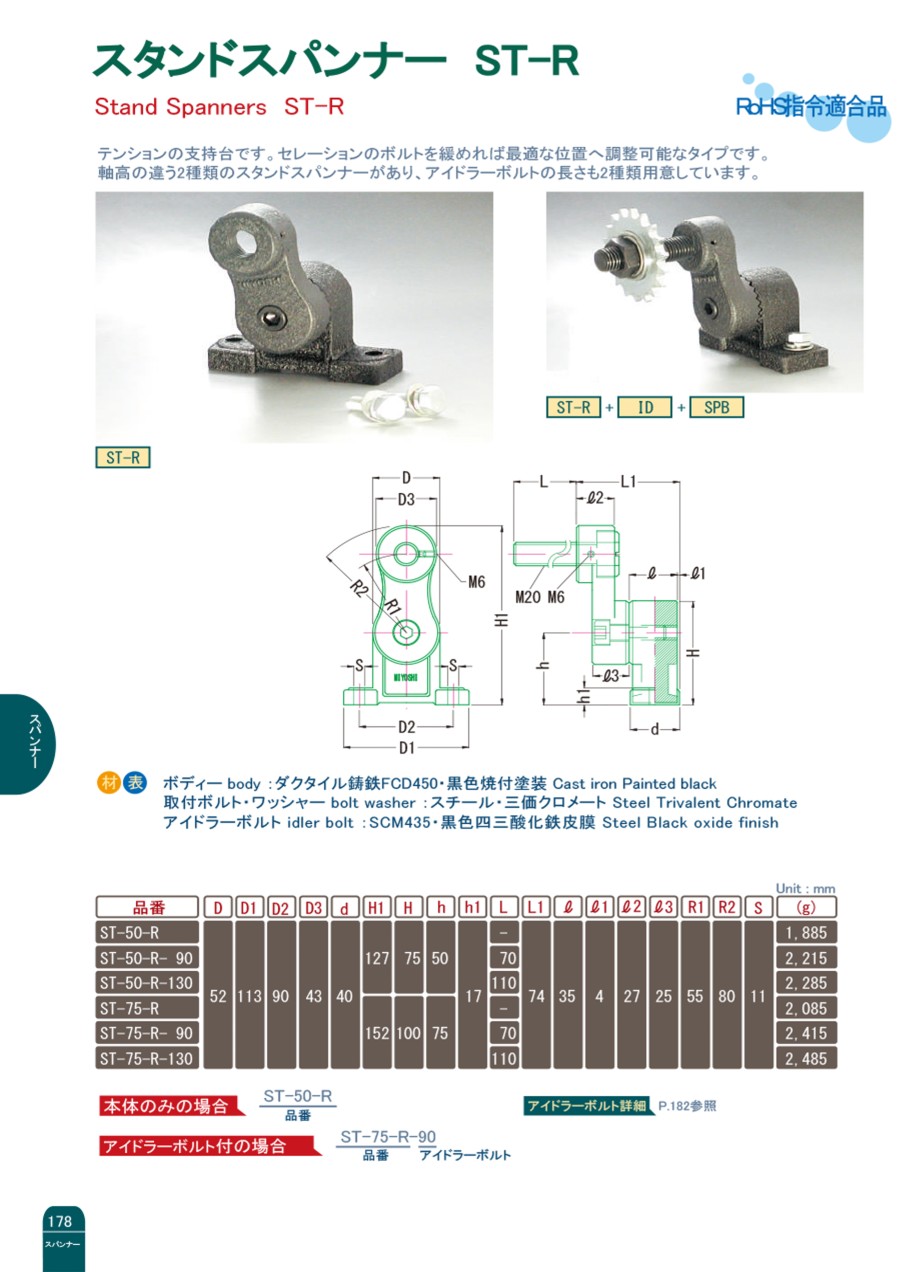

スタンドスパンナー ST-R
- 通常単価(税別)
- 10,439円～12,925円
- 税込単価
- 11,483円～14,218円
通常出荷日：5日目～61日目
テンションの支持台です。セレーションのボルトを緩めれば最適な位置へ調整可能なタイプです。軸高の違う2種...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| - | 材質 | 表面処理 |
|---|---|---|
| ボディー | ダクタイル鋳鉄FCD450 | 黒色焼付塗装 |
| 取付ボルト・ワッシャー | スチール | 三価クロメート |
| アイドラーボルト | ボルト：鋼材SCM435 ナット：鋼材SS400 | 黒色四三酸化鉄皮膜 |
規格表
単位：mm
| 型番 | D | D1 | D2 | D3 | d | H1 | H | h | h1 | L | L1 | l | l1 | l2 | l3 | R1 | R2 | S | （g） | 付属品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST-50-R | 52 | 113 | 90 | 43 | 40 | 127 | 75 | 50 | 17 | - | 74 | 35 | 4 | 27 | 25 | 55 | 80 | 11 | 1,885 | なし |
| ST-50-R-90 | 70 | 2,215 | アイドラーボルト付 | |||||||||||||||||
| ST-50-R-130 | 110 | 2,285 | ||||||||||||||||||
| ST-75-R | 152 | 100 | 75 | - | 2085 | なし | ||||||||||||||
| ST-75-R-90 | 70 | 2,415 | アイドラーボルト付 | |||||||||||||||||
| ST-75-R-130 | 110 | 2,485 |
使用例
スタンドスパンナーST-R+アイドラーボルト+スプロケットアイドラーA型
商品特長詳細
アイドラーボルト詳細
スパンナーのアイドラー軸として使用します。チェーンとの距離が最適な位置で、2個のロックナットをスプロケットに締め込み、ご使用して下さい。
アイドラーボルトの外観
アイドラーボルトの外形図
■寸法表
単位：mm
| 型番 | M | L | D | l | h | （g） |
|---|---|---|---|---|---|---|
| ID-90 | M20×P2.5 | 90 | 29 | 14 | 12 | 330 |
| ID-130 | 130 | 400 |
詳細情報
基本情報
テンションの支持台です。セレーションのボルトを緩めれば最適な位置へ調整可能なタイプです。軸高の違う2種類のスタンドスパンナーがあり、アイドラーボルトの長さも2種類用意しています。
