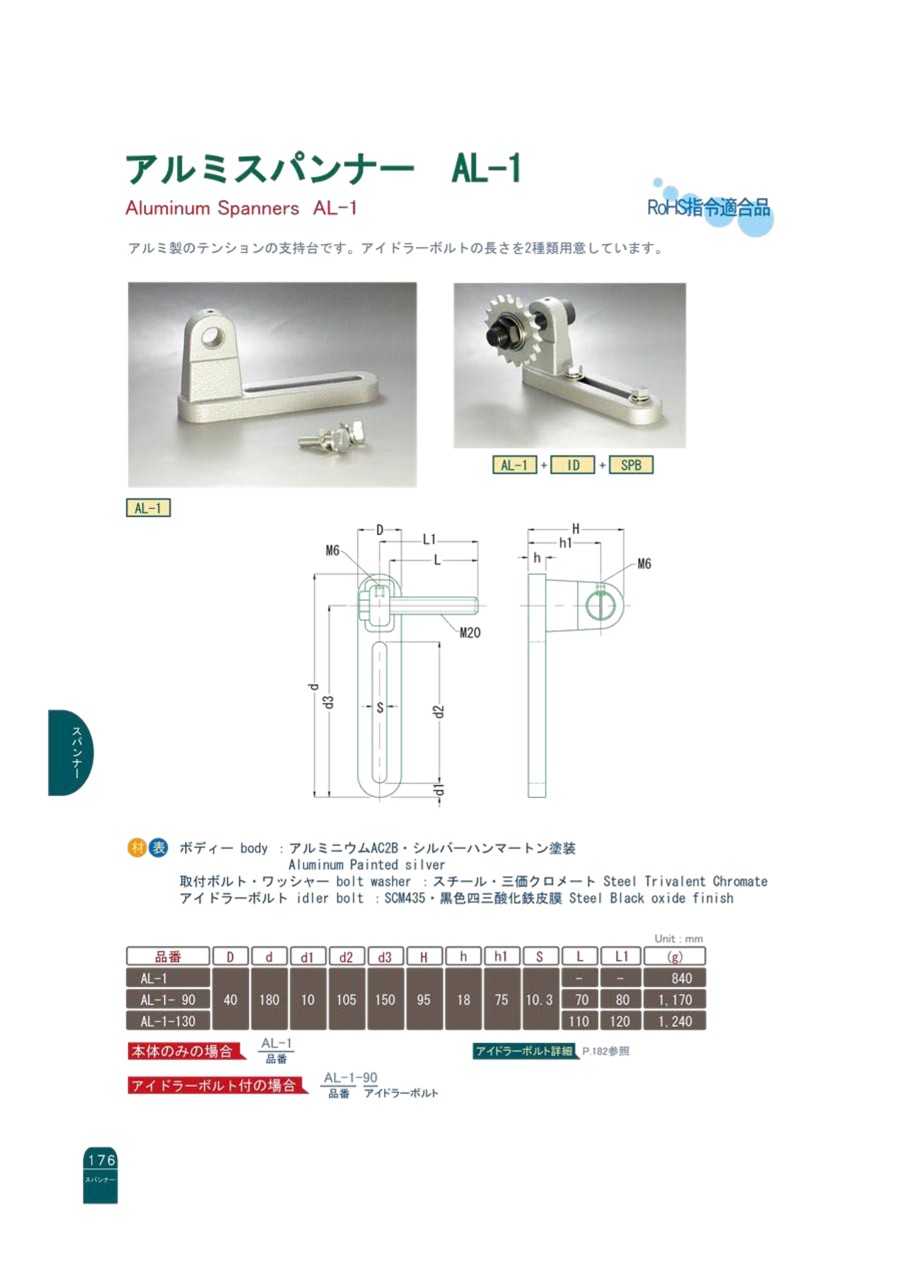

アルミスパンナー AL-1
- 通常単価(税別)
- 3,897円～6,855円
- 税込単価
- 4,287円～7,541円
通常出荷日：2日目～4日目
アルミ製のテンションの支持台です。アイドラーボルトの長さを2種類用意しています。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| - | 材質 | 表面処理 |
|---|---|---|
| ボディー | アルミニウムAC2B | シルバーハンマートン塗装 |
| 取付ボルト・ワッシャー | スチール | 三価クロメート |
| アイドラーボルト | ボルト：鋼材SCM435 ナット：鋼材SS400 | 黒色四三酸化鉄皮膜 |
規格表
単位：mm
| 型番 | D | d | d1 | d2 | d3 | H | h | h1 | S | L | L1 | （g） | 付属品 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AL-1 | 40 | 180 | 10 | 105 | 150 | 95 | 18 | 75 | 10.3 | - | - | 840 | なし |
| AL-1-90 | 70 | 80 | 1,170 | アイドラーボルト付 | |||||||||
| AL-1-130 | 110 | 120 | 1,240 |
使用例
アルミスパンナーAL-1+アイドラーボルト+スプロケットアイドラーA型
商品特長詳細
アイドラーボルト詳細
スパンナーのアイドラー軸として使用します。チェーンとの距離が最適な位置で、2個のロックナットをスプロケットに締め込み、ご使用して下さい。
外観
外形図
■寸法表
単位：mm
| 型番 | M | L | D | l | h | （g） |
|---|---|---|---|---|---|---|
| ID-90 | M20×P2.5 | 90 | 29 | 14 | 12 | 330 |
| ID-130 | 130 | 400 |
