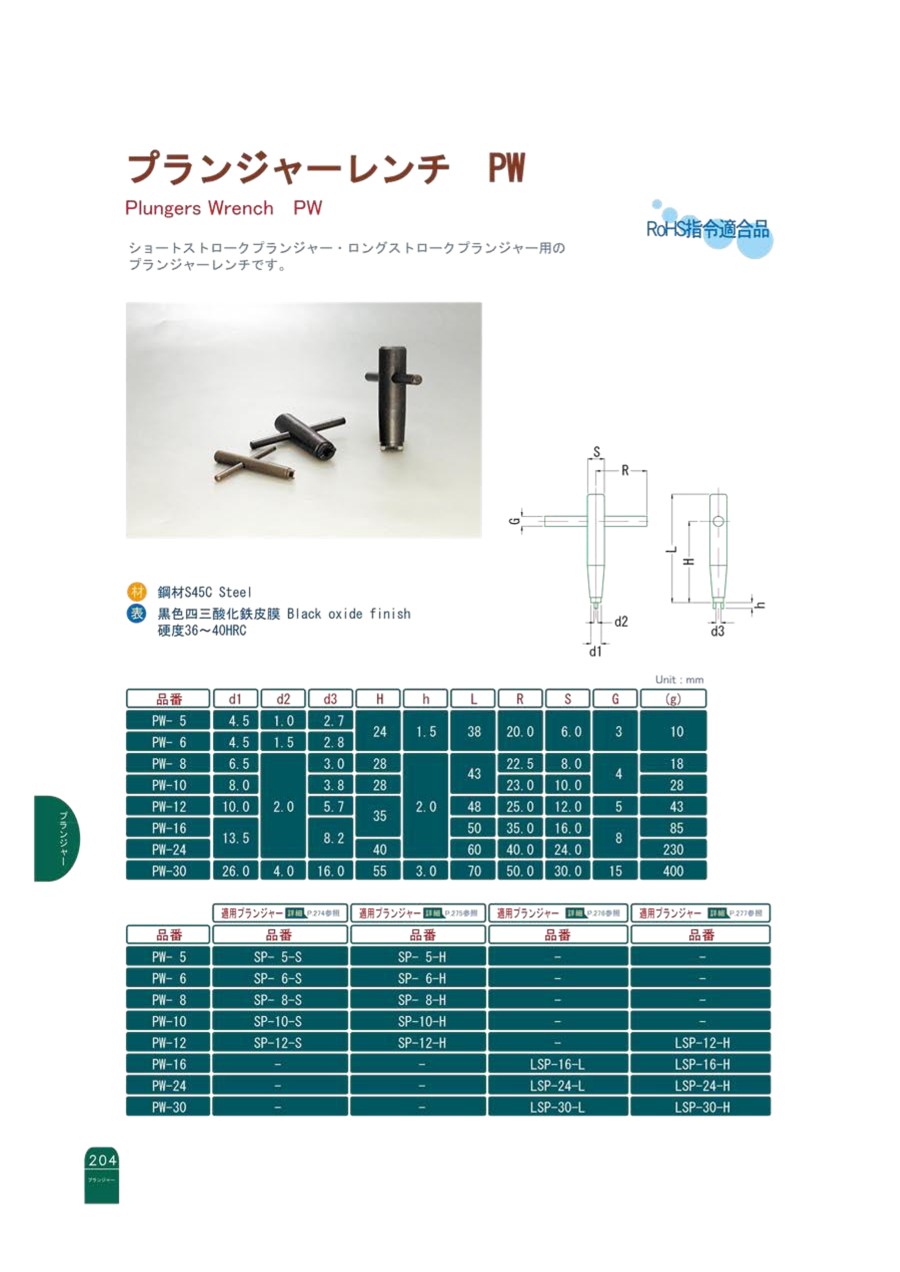

プランジャーレンチ PW
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 916円～2,667円
- 税込単価
- 1,008円～2,934円
ショートストロークプランジャー・ロングストロークプランジャー用のプランジャーレ...
詳細情報を確認する- 材質
- 鋼材S45C
- 表面処理
- 黒色四三酸化鉄皮膜
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
- 材質：鋼材S45C
- 表面処理：黒色四三酸化鉄皮膜・硬度36～40HRC
規格表
単位：mm
| 型番 | d1 | d2 | d3 | H | h | L | R | S | G | （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| PW-5 | 4.5 | 1.0 | 2.7 | 24 | 1.5 | 38 | 20.0 | 6.0 | 3 | 10 |
| PW-6 | 4.5 | 1.5 | 2.8 | |||||||
| PW-8 | 6.5 | 2.0 | 3.0 | 28 | 2.0 | 43 | 22.5 | 8.0 | 4 | 18 |
| PW-10 | 8.0 | 3.8 | 28 | 23.0 | 10.0 | 28 | ||||
| PW-12 | 10.0 | 5.7 | 35 | 48 | 25.0 | 12.0 | 5 | 43 | ||
| PW-16 | 13.5 | 8.2 | 50 | 35.0 | 16.0 | 8 | 85 | |||
| PW-24 | 40 | 60 | 40.0 | 24.0 | 230 | |||||
| PW-30 | 26.0 | 4.0 | 16.0 | 55 | 3.0 | 70 | 50.0 | 30.0 | 15 | 400 |
商品特長詳細
適用プランジャー
| 型番 | ショートストロークプランジャー | ロングストロークプランジャー |
|---|---|---|
| PW-5 | SP-5-S、SP-5-H | - |
| PW-6 | SP-6-S、SP-6-H | - |
| PW-8 | SP-8-S、SP-8-H | - |
| PW-10 | SP-10-S、SP-10-H | - |
| PW-12 | SP-12-S、SP-12-H | LSP-12-H |
| PW-16 | - | LSP-16-L、LSP-16-H |
| PW-24 | - | LSP-24-L、LSP-24-H |
| PW-30 | - | LSP-30-L、LSP-30-H |
（軽荷重用）SP-S、LSP-L
（重荷重用）SP-H、LSP-H
商品担当おすすめ
プランジャーレンチ PWのレビュー
金型用
5
5.02020/02/03
金型に設置しているプランジャーの取り外しで使用しています。
もう少し小さいサイズがあればと思います。
