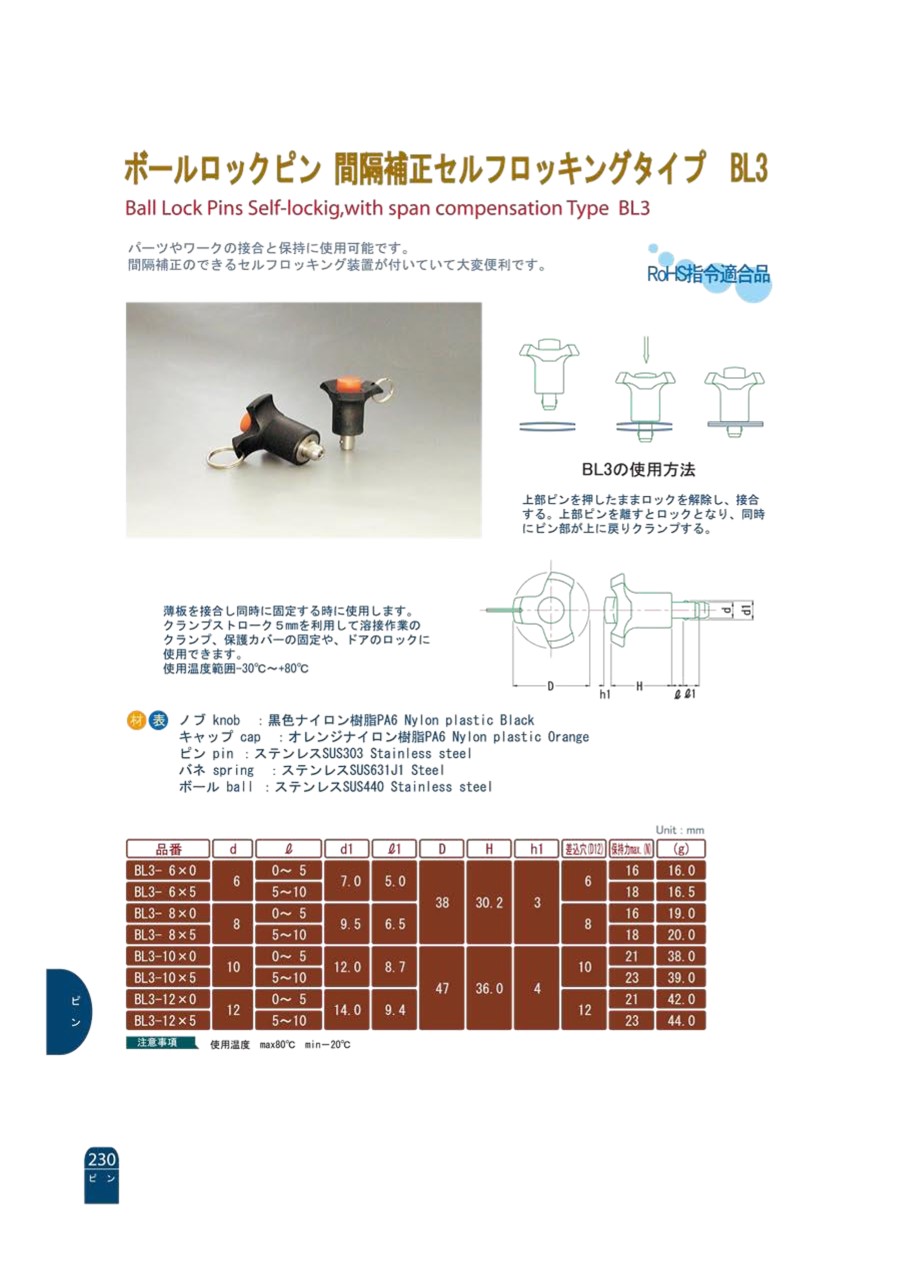

ボールロックピン間隔補正セルフロッキングタイプ BL3
BL3-8X5の仕様・寸法情報
商品情報
外形図
ノブ: 黒色ナイロン樹脂PA6
キャップ: オレンジナイロン樹脂PA6
ピン: ステンレスSUS303
バネ: ステンレスSUS631J1
ボール: ステンレスSUS440
単位:mm
| 品番 | d | l | d1 | l1 | D | H | h1 | 差込穴(D12) | 保持力max.(N) | (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| BL3-6×0 | 6 | 0～5 | 7.0 | 5.0 | 38 | 30.2 | 3 | 6 | 16 | 16.0 |
| BL3-6×5 | 5～10 | 18 | 16.5 | |||||||
| BL3-8×0 | 8 | 0～5 | 9.5 | 6.5 | 8 | 16 | 19.0 | |||
| BL3-8×5 | 5～10 | 18 | 20.0 | |||||||
| BL3-10×0 | 10 | 0～5 | 12.0 | 8.7 | 47 | 36.0 | 4 | 10 | 21 | 38.0 |
| BL3-10×5 | 5～10 | 23 | 39.0 | |||||||
| BL3-12×0 | 12 | 0～5 | 14.0 | 9.4 | 12 | 21 | 42.0 | |||
| BL3-12×5 | 5～10 | 23 | 44.0 |
使用温度:-20～+80℃
使用方法
上部ピンを押したままロックを解除し、接合する。上部ピンを離すとロックとなり、同時にピン部が上に戻りクランプする。
