インデックスプランジャー IP-3
- 通常単価(税別)
- 1,831円～3,556円
- 税込単価
- 2,014円～3,912円
通常出荷日：3日目
ノブなしタイプのインデックスプランジャー(IP-3)です。ロックナットは含まれております。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

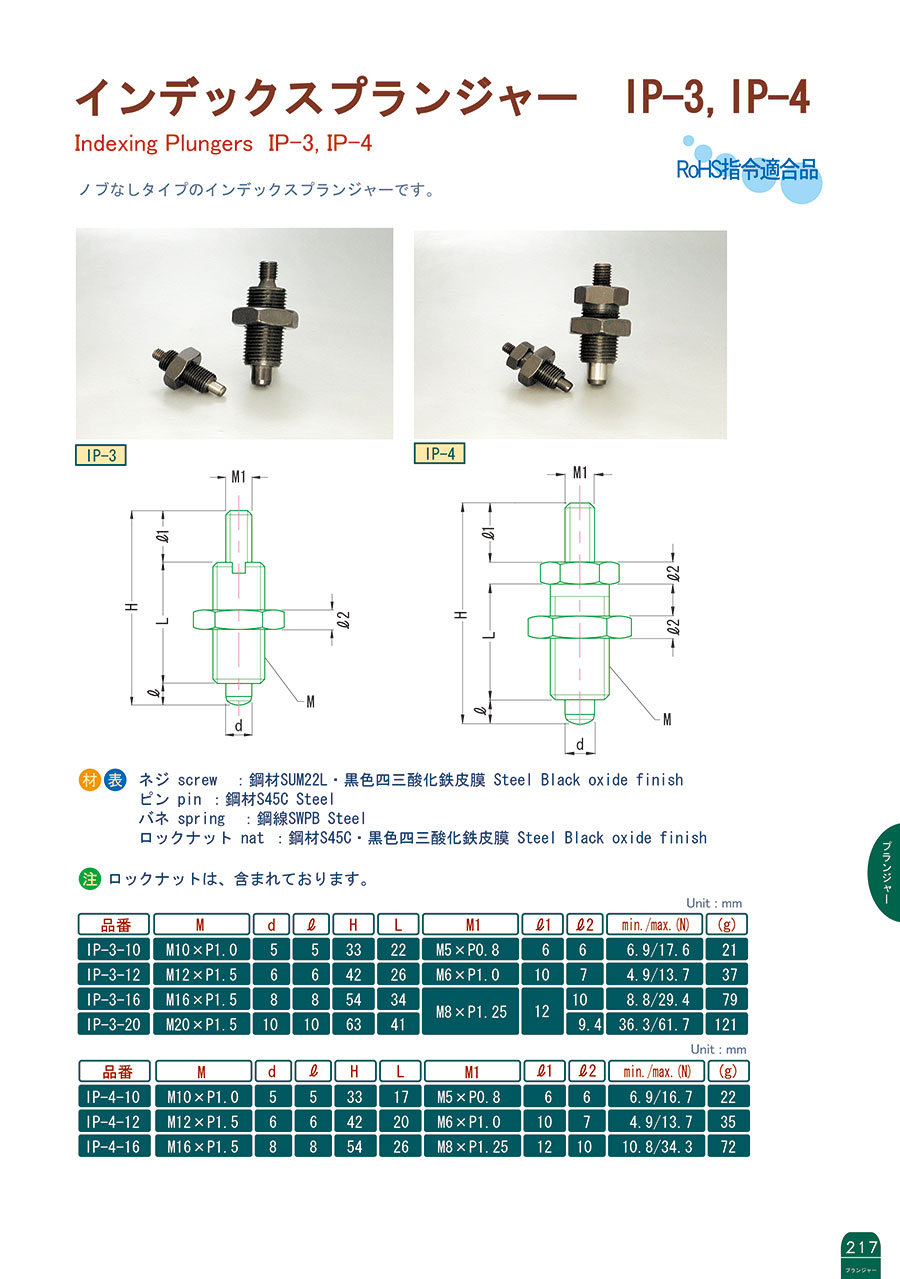

外形図
製品仕様
材質/表面処理
- ネジ：鋼材SUM22L・黒色四三酸化鉄皮膜
- ピン：鋼材S45C
- バネ：鋼線SWPB
- ロックナット：鋼材S45C・黒色四三酸化鉄皮膜
規格表
| 型 番 | M | d | l | H | L | M1 | l1 | l2 | min./max.（N） | （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| IP-3-10 | M10×P1.0 | 5 | 5 | 33 | 22 | M5×P0.8 | 6 | 6 | 6.9/17.6 | 21 |
| IP-3-12 | M12×P1.5 | 6 | 6 | 42 | 26 | M6×P1.0 | 10 | 7 | 4.9/13.7 | 37 |
| IP-3-16 | M16×P1.5 | 8 | 8 | 54 | 34 | M8×P1.25 | 12 | 10 | 8.8/29.4 | 79 |
| IP-3-20 | M20×P1.5 | 10 | 10 | 63 | 41 | 9.4 | 36.3/61.7 | 121 |
