メカニカル部品技術窓口
絞り込み条件
未確定：候補が6型番あります。
外径(mm)
~mm- 16
- 20
ピン外径 d(mm)
~mm- 6
- 8
- 10
- 12
ストローク l(mm)
~mm- 10
- 12
長さ L(mm)
~mm- 56
- 69
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 2日以内
インデックスレバープランジャー ILP
- 通常単価(税別)
- 5,797円～7,897円
- 税込単価
- 6,377円～8,687円
レバーを180°回転させる事でセンターピンが引っ込んだ状態になり、ロックが利き...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
製品仕様
材質・表面処理
- レバー：鋼材S45C・黒色四三酸化鉄皮膜
- ラバー：艶消し黒色ナイロン樹脂PA6
- ネジ：鋼材SUM22L・黒色四三酸化鉄皮膜
- ピン：鋼材SUM22L・黒色四三酸化鉄皮膜
- バネ：鋼線SWPB
※ロックナットは、含まれておりません。ロックナットは、プランジャーとは別に選定して下さい。
規格表
単位：mm
| 型番 | d （-0.04～-0.02） | l | M | L （0～+1.5） | R | H | d1 | （g） |
|---|---|---|---|---|---|---|---|---|
| ILP-6-10 | 6 | 10 | M16×P1.5 | 30 | 42 | 56 | 16 | 61.3 |
| ILP-8-10 | 8 | 63.4 | ||||||
| ILP-8-12 | 12 | M20×P1.5 | 36 | 52 | 69 | 20 | 125.0 | |
| ILP-10-10 | 10 | 10 | M16×P1.5 | 30 | 42 | 56 | 16 | 65.6 |
| ILP-10-12 | 12 | M20×P1.5 | 36 | 52 | 69 | 20 | 127.0 | |
| ILP-12-12 | 12 | 131.0 |

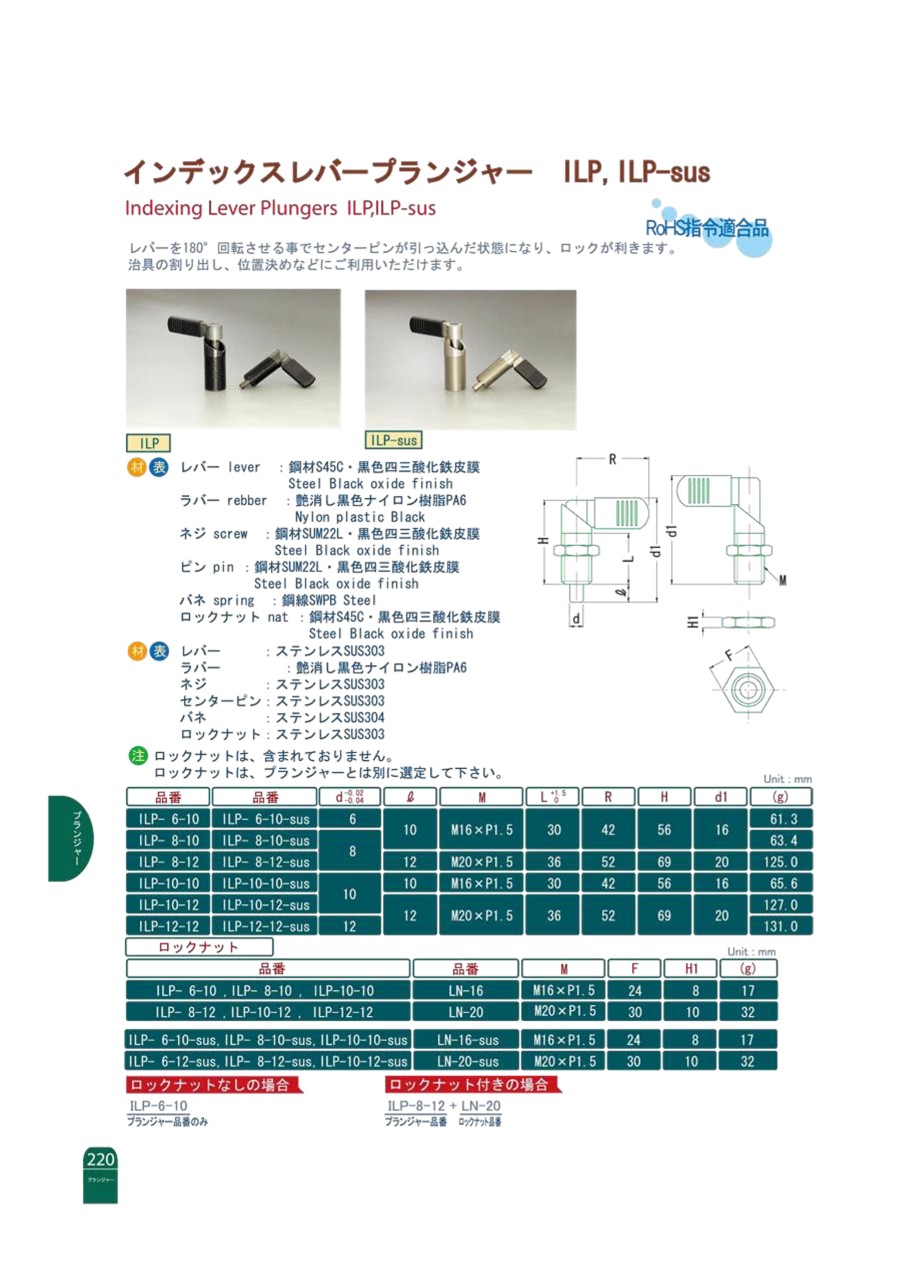

カタログ
