インデックスプランジャー IPWN
- 通常単価(税別)
- 2,276円～3,035円
- 税込単価
- 2,504円～3,339円
通常出荷日：3日目
ノブを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質・表面処理
- ノブ：艶消し黒色ナイロン樹脂PA6
- ボディー：鋼材SUM22L・黒色四三酸化鉄皮膜
- ピン：鋼材S45C
- バネ：鋼線SWPB
使用温度
max 80℃、min -20℃
規格表
単位：mm
| 型番 | d （-0.04～-0.02） | l | d1（h9） | L | M | l1 | min/max.（N） | （g） |
|---|---|---|---|---|---|---|---|---|
| IPWN-5 | 5 | 5 | 12 | 22 | M5×P0.8 | 6 | 6.9/19.6 | 25 |
| IPWN-6 | 6 | 6 | 14 | 26 | M6×P1.0 | 10 | 7.8/22.5 | 37 |
| IPWN-8 | 8 | 8 | 18 | 34 | M8×P1.25 | 12 | 13.7/22.5 | 37 |
詳細情報
基本情報
ノブを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります。
治具の割り出し、位置決めなどにご利用いただけます。
溶接・溶着取付けにてご使用ください。

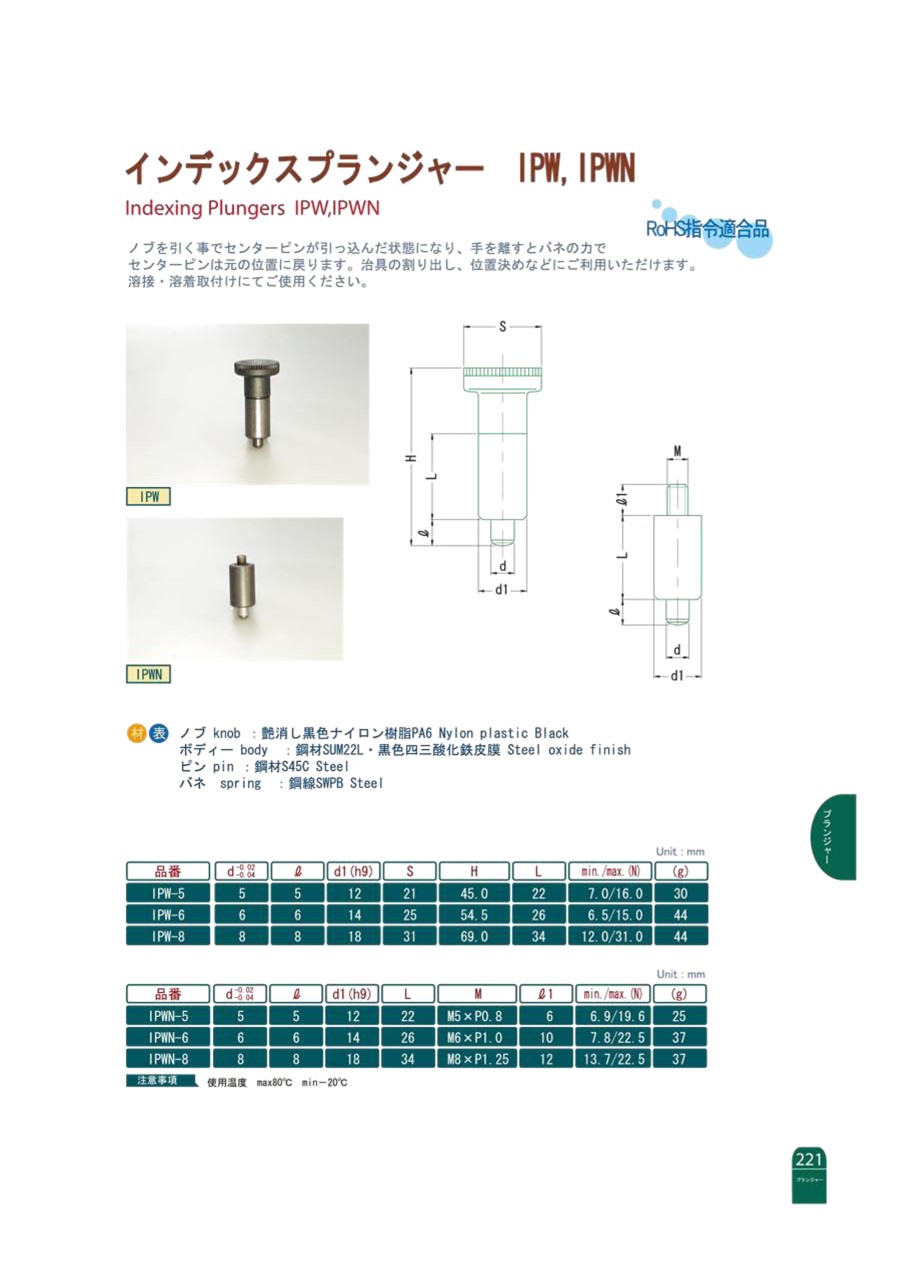

カタログ
