インデックスプランジャー IPW
- 通常単価(税別)
- 2,485円～3,463円
- 税込単価
- 2,734円～3,809円
通常出荷日：3日目
ノブを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質/表面処理
- ノブ：艶消し黒色ナイロン樹脂PA6
- ボディー：鋼材SUM22L・黒色四三酸化鉄皮膜
- ピン：鋼材S45C
- バネ：鋼線SWPB
規格表
| 型 番 | d | -0.02 | l | d1（h9） | S | H | L | min./max.（N） | （g） |
|---|---|---|---|---|---|---|---|---|---|
| -0.04 | |||||||||
| IPW-5 | 5 | 5 | 12 | 21 | 45.0 | 22 | 7.0/16.0 | 30 | |
| IPW-6 | 6 | 6 | 14 | 25 | 54.5 | 26 | 6.5/15.0 | 44 | |
| IPW-8 | 8 | 8 | 18 | 31 | 69.0 | 34 | 12.0/31.0 | 44 | |
詳細情報
基本情報
ノブを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります。治具の割り出し、位置決めなどにご利用いただけます。溶接・溶着取付けにてご使用ください。

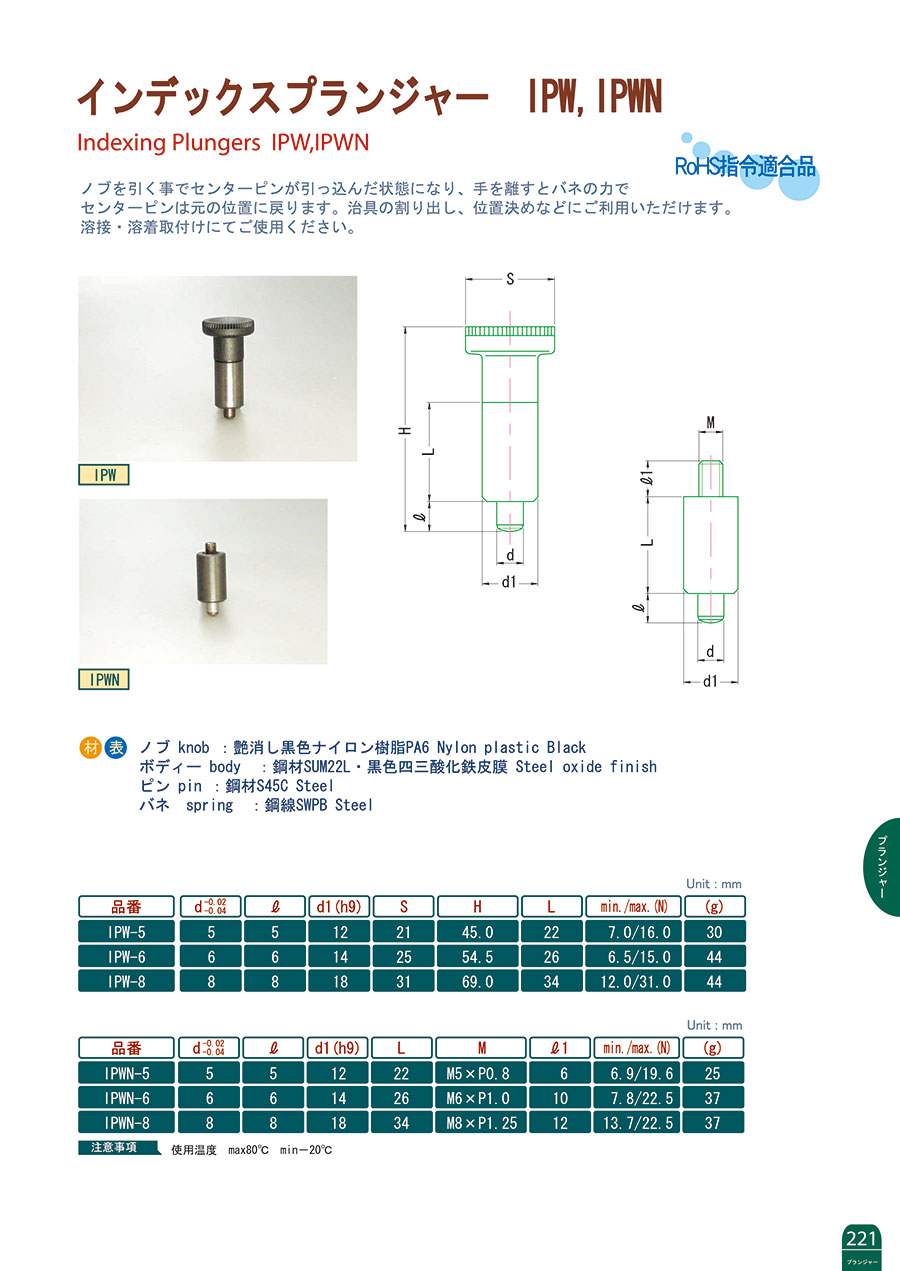

カタログ
