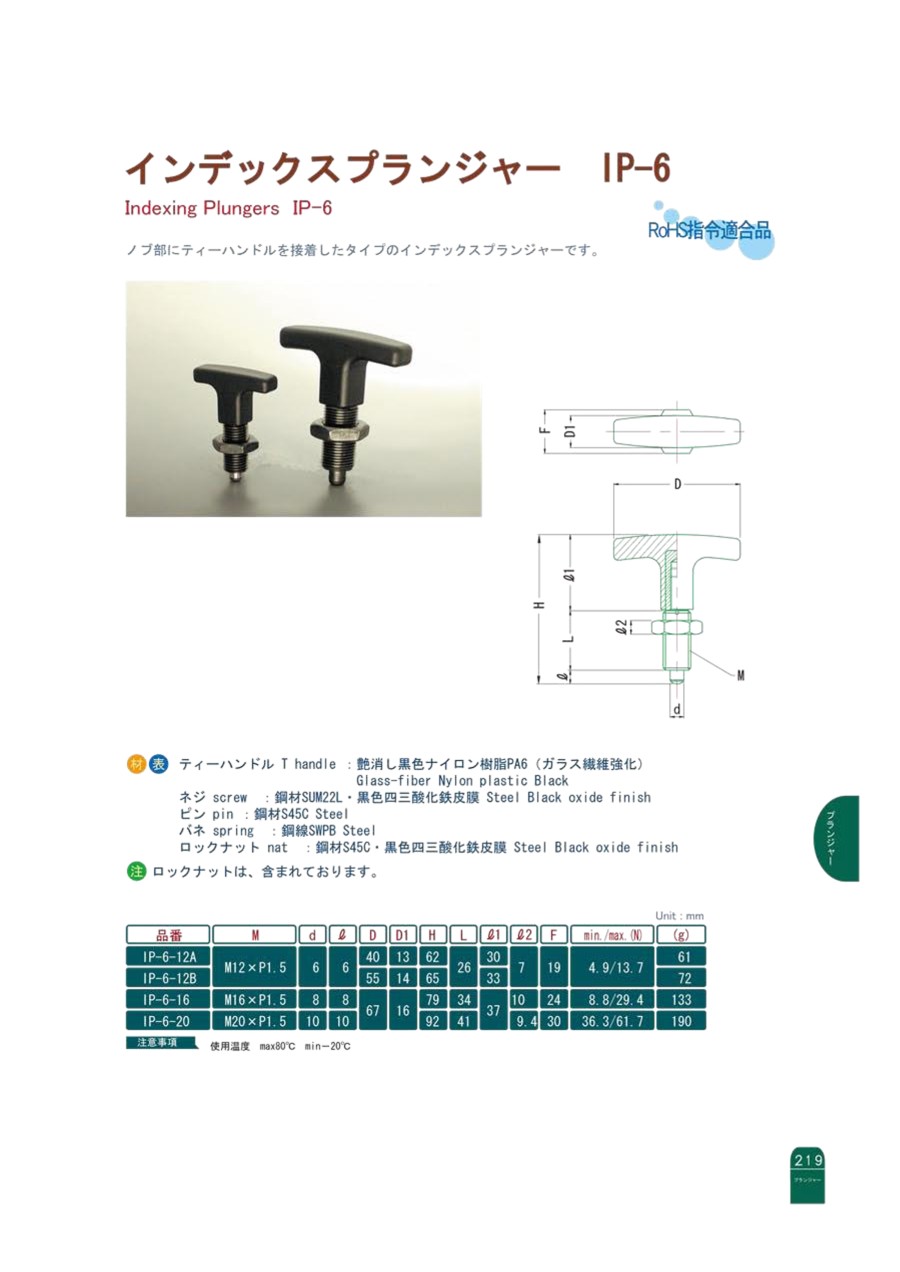

インデックスプランジャー IP-6
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
材質・表面処理
- ティーハンドル：艶消し黒色ナイロン樹脂PA6（ガラス繊維強化）
- ネジ：鋼材SUM22L・黒色四三酸化鉄皮膜
- ピン：鋼材S45C
- バネ：鋼線SWPB
- ロックナット：鋼材：S45C・黒色四三酸化鉄皮膜
（注：ロックナットは、含まれております。）
使用温度
max 80℃、min -20℃
規格表
単位：mm
| 型番 | M | d | l | D | D1 | H | L | l1 | l2 | F | min/max.（N） | （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IP-6-12A | M12×P1.5 | 6 | 6 | 40 | 13 | 62 | 26 | 30 | 7 | 19 | 4.9/13.7 | 61 |
| IP-6-12B | 55 | 14 | 65 | 33 | 72 | |||||||
| IP-6-16 | M16×P1.5 | 8 | 8 | 67 | 16 | 79 | 34 | 37 | 10 | 24 | 8.8/29.4 | 133 |
| IP-6-20 | M20×P1.5 | 10 | 10 | 92 | 41 | 9.4 | 30 | 36.3/61.7 | 190 |
