インデックスプランジャー IP-2
- 通常単価(税別)
- 1,420円～2,268円
- 税込単価
- 1,562円～2,495円
ノブを引き、90°回す事でセンターピンが引っ込んだ状態でロックされます。ノブを...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
製品仕様
材質・表面処理
- ノブ：黒色ポリアセタール樹脂POM
- ネジ：鋼材SUM22L・黒色四三酸化鉄皮膜
- ピン：鋼材SUM22
- バネ：鋼線SW-C
- ロックナット：鋼材：SS400・黒色四三酸化鉄皮膜
（注：ロックナットは、含まれております。）
使用温度
max 80℃、min -20℃
規格表
単位：mm
| 型番 | M | d | l | D | H | L | L1 | l2 | G | min/max.（N） | （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IP-2-8 | M8×P1.0 | 4 | 4 | 16 | 43 | 16 | 4 | 9 | 14 | 3.9/12.0 | 17 |
| IP-2-10 | M10×P1.0 | 5 | 5 | 21 | 49 | 17 | 6 | 10 | 17 | 3.9/13.7 | 30 |
| IP-2-12 | M12×P1.5 | 6 | 6 | 25 | 59 | 20 | 7 | 12 | 21 | 8.8/22.5 | 42 |
| IP-2-16 | M16×P1.5 | 8 | 8 | 33 | 79 | 26 | 10 | 16 | 29 | 12.7/21.6 | 85 |

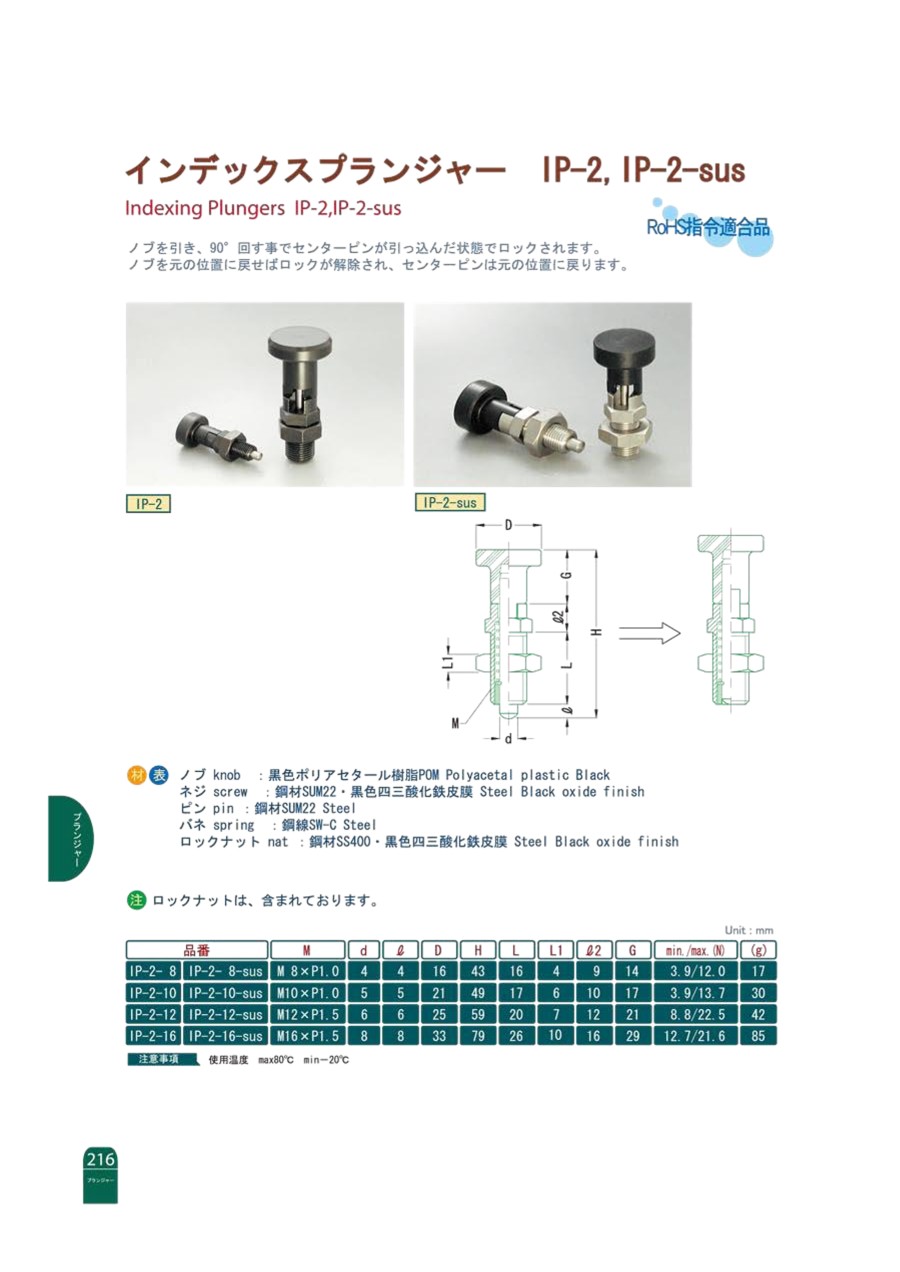

カタログ
