インデックスプランジャー六角カラーなし IPN、IPN-sus
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
IPN-12-SUSの仕様・寸法情報
種類
標準ノブ
ロック機構
リターン
取付方法
ねじ込み
外径(mm)
12
ピン外径 d(mm)
6
ストローク l(mm)
6
全長
標準
本体材質
[ステンレス] ステンレスSUS303
ピン材質
ステンレスSUS303
本体表面処理
なし
長さ L(mm)
54.5
オールステンレス
非対応
付属品
なし
外径 M 【詳細】
M12×P1.5
商品情報
外形図
製品仕様
材質・表面処理
- ノブ：艶消し黒色ナイロン樹脂PA6
- ネジ：鋼材SUM22L・黒色四三酸化鉄皮膜
- ピン：鋼材S45C
- バネ：バネ鋼SWPB
使用温度
max 80℃、min -20℃
規格表
単位：mm
| 型番 | M | d | l | S | H | L | min/max.（N） | （g） | |
|---|---|---|---|---|---|---|---|---|---|
| IPN-10 | IPN-10-sus | M10×P1.0 | 5 | 5 | 21 | 45.0 | 22 | 7.0/16.0 | 16 |
| IPN-12 | IPN-12-sus | M12×P1.5 | 6 | 6 | 25 | 54.5 | 26 | 6.5/15.0 | 26 |
| IPN-16 | IPN-16-sus | M16×P1.5 | 8 | 8 | 31 | 69.0 | 34 | 12.0/31.0 | 60 |
| IPN-20 | IPN-20-sus | M20×P1.5 | 10 | 10 | 31 | 80.0 | 41 | 38.0/65.0 | 102 |
詳細情報
基本情報
ノブを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります。
治具の割り出し、位置決めなどにご利用いただけます。
ネジ部全てを装置に組み込み、ノブだけが表面に出す事で、装置の外観を美しくする事が可能です。

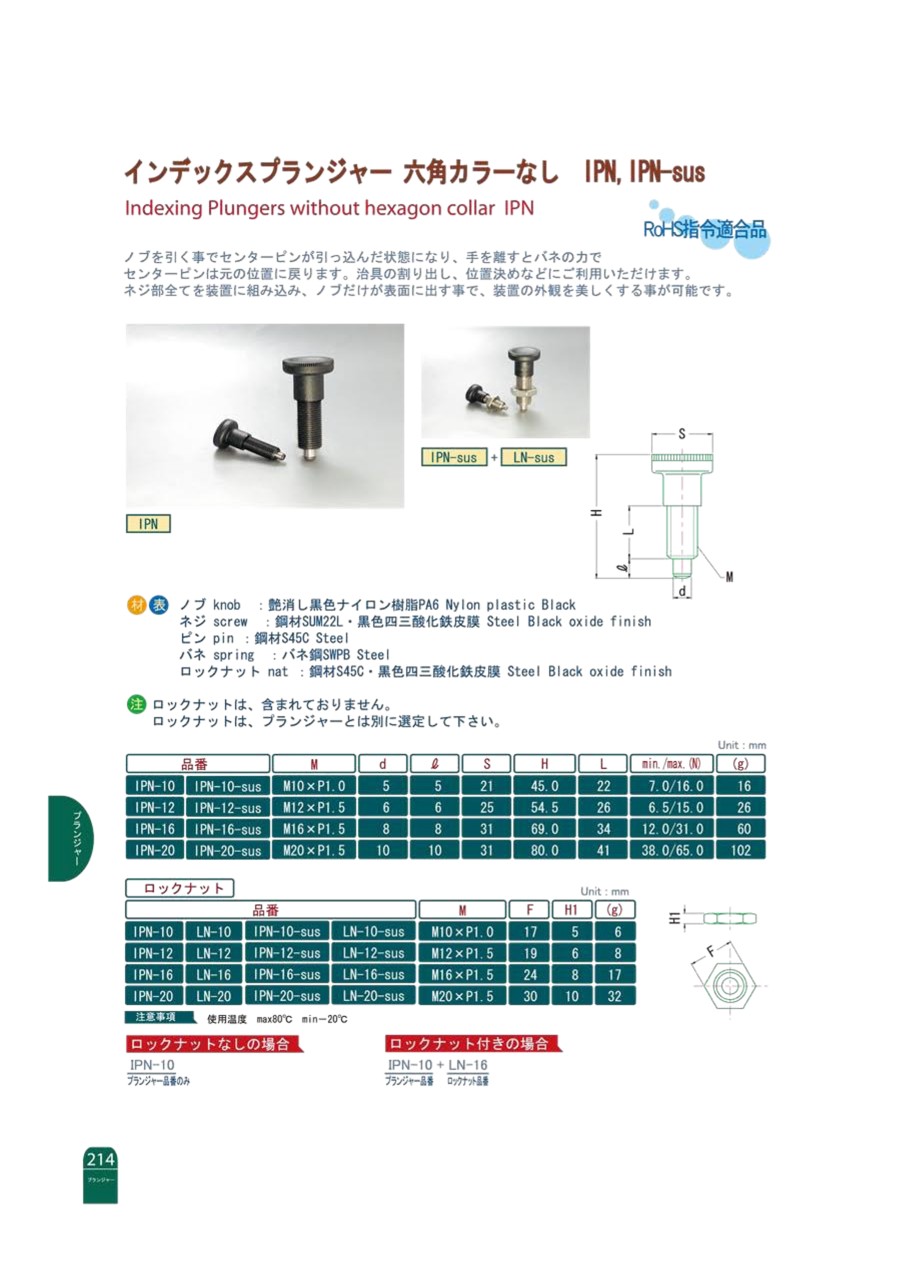

カタログ
