インデックスプランジャーシンプルタイプ IP
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,817円～2,305円特別価格
- 税込単価
- 1,999円～2,536円特別価格
ノブを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンター...
詳細情報を確認する未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質・表面処理
- ノブ：艶消し黒色ナイロン樹脂PA6
- ネジ：鋼材SUM22L・三価クロメート
- ピン：ステンレスSUS303
- バネ：ステンレスSUS304
使用温度
max 80℃、min -20℃
規格表
単位：mm
| 型番 | M | d | l | S | H | L | l1 | min/max.（N） | （g） |
|---|---|---|---|---|---|---|---|---|---|
| IP-6 | M6×P1.0 | 4 | 4 | 12 | 30.5 | 12 | 4.5 | 3/12 | 4.0 |
| IP-8 | M8×P1.25 | 5 | 5 | 16 | 40.0 | 16 | 6.0 | 5/24 | 9.2 |
| IP-10 | M10×P1.5 | 6 | 6 | 18 | 49.0 | 20 | 7.5 | 5/21 | 18.0 |
| IP-12 | M12×P1.75 | 8 | 8 | 21 | 59.0 | 24 | 9.0 | 6/22 | 32.2 |

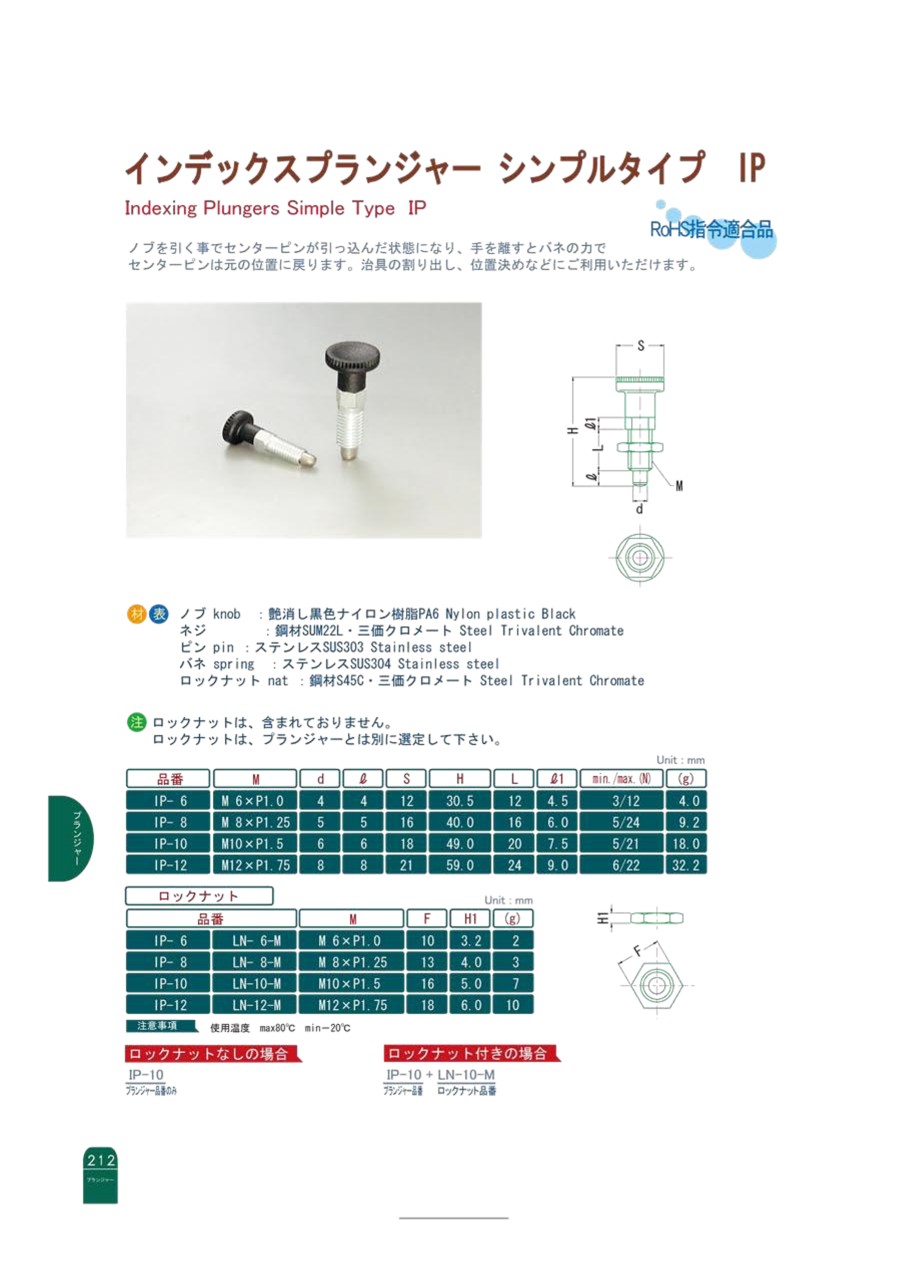

カタログ
