インデックスプランジャーシンプルリングタイプ IPR
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,731円～2,253円
- 税込単価
- 1,904円～2,478円
ノブの代わりにリングが付いたインデックスプランジャ。【特長】・リングを引く事で...
詳細情報を確認する未確定：候補が4型番あります。
商品情報

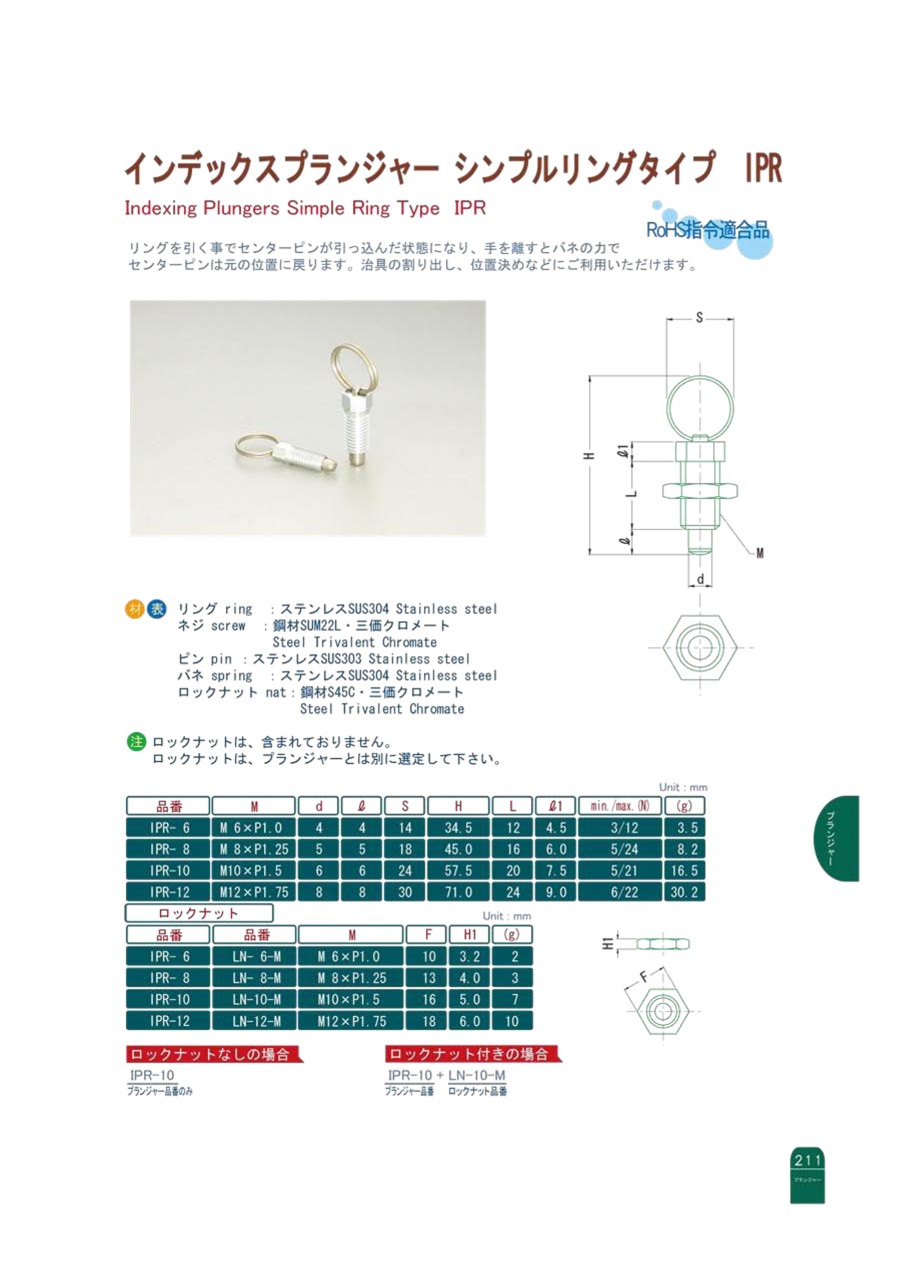

外形図
外形図
- リング:ステンレスSUS304
- ネジ:鋼材SUM22L、三価クロメート
- ピン:ステンレスSUS303
- バネ:ステンレスSUS304
- ロックナット: 鋼材S45C 、三価クロメート
単位:mm
| 品番 | M | d | l | S | H | L | l1 | min./max.(N) | (g) |
|---|---|---|---|---|---|---|---|---|---|
| IPR-6 | M6×P1.0 | 4 | 4 | 14 | 34.5 | 12 | 4.5 | 3/12 | 3.5 |
| IPR-8 | M8×P1.25 | 5 | 5 | 18 | 45.0 | 16 | 6.0 | 5/24 | 8.2 |
| IPR-10 | M10×P1.5 | 6 | 6 | 24 | 57.5 | 20 | 7.5 | 5/21 | 16.5 |
| IPR-12 | M12×P1.75 | 8 | 8 | 30 | 71.0 | 24 | 9.0 | 6/22 | 30.2 |
詳細情報
基本情報
ノブの代わりにリングが付いたインデックスプランジャ。
【特長】
・リングを引く事でセンターピンが引っ込んだ状態になり、手を離すとバネの力でセンターピンは元の位置に戻ります
・治具の割り出し、位置決めなどにご利用いただけます
