小西製作所

リテラルプランジャー LP-H、LP-W

カタログ |

通常単価(税別): 4,514円～5,697円

税込単価: 4,965円～6,267円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

通常出荷日：2 日目

側面からの位置決め可能な重荷重タイプのプランジャーです。シングルボールタイプと...

種類
サイドブランジャ

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LP-H

LP-W

製品仕様

ボディー
材質：鋼材S50C
表面処理：黒色四三酸化鉄皮膜
ボール
材質：鋼球SUJ2
表面処理：硬度56～60HRC
バネ
材質：ウレタン樹脂PUR

規格表

シングルボールタイプ

ダブルボールタイプ

型番リスト

表示件数

型番

荷重 max

(N)

本体外径 D

(mm)

RoHS?

最小発注数量

160	10	10	1個
270	12	10	1個
380	14	10	1個
190	16	10	1個
270	18	10	1個
410	22	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,514円 ( 4,965円 )	2日目
4,697円 ( 5,167円 )	2日目
5,397円 ( 5,937円 )	2日目
5,497円 ( 6,047円 )	2日目
5,614円 ( 6,175円 )	2日目
5,697円 ( 6,267円 )	2日目

詳細情報

基本情報

基本情報

側面からの位置決め可能な重荷重タイプのプランジャーです。シングルボールタイプとダブルボールタイプの2種類より選定して下さい。

カタログ

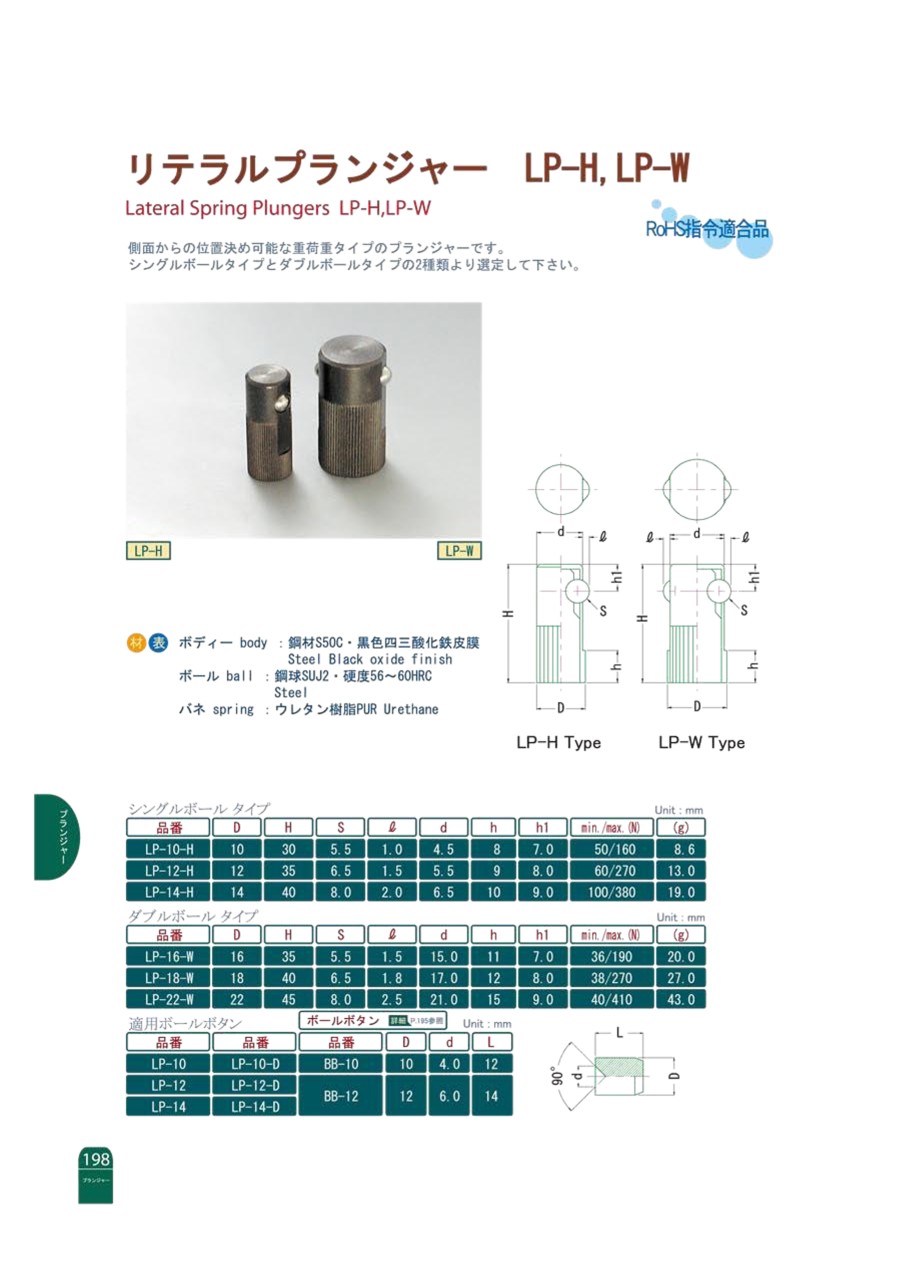

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
