小西製作所

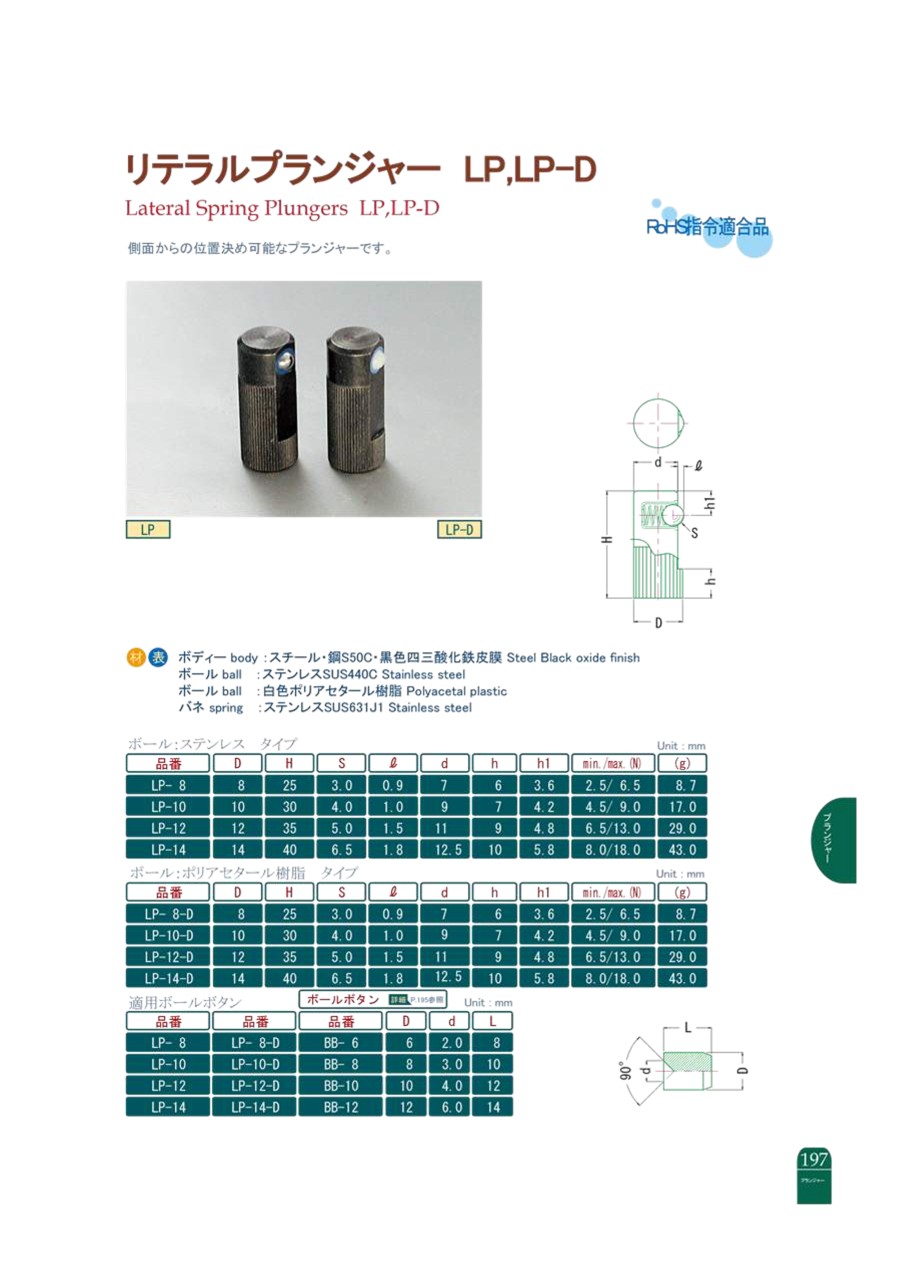

リテラルプランジャー LP,LP-D

リテラルプランジャー LP,LP-D
未確定：候補が8型番あります。
数量：

商品情報

外形図

リテラルプランジャー LP,LP-D 外形図

製品仕様

  • ボディー
    材質：スチール・鋼S50C
    表面処理：黒色四三酸化鉄皮膜
  • ボール（LP）
    材質：ステンレスSUS440C
  • ボール（LP-D）
    材質：白色ポリアセタール樹脂
  • バネ
    材質：ステンレスSUS631J1

規格表

ボール：ステンレス タイプ

リテラルプランジャー LP,LP-D 規格表1

ボール：ポリアセタール樹脂 タイプ

リテラルプランジャー LP,LP-D 規格表2

型番リスト

表示件数
  • 1
    • 型番
    LP-8
    LP-8-D
    LP-10
    LP-10-D
    LP-12
    LP-12-D
    LP-14
    LP-14-D

    荷重 max

    (N)

    本体外径 D

    (mm)

    適用ボールボタン

    		RoHS?最小発注数量
    6.5
    8
    BB-6
    10
    1個
    6.5
    8
    BB-6
    10
    1個
    9.0
    10
    BB-8
    10
    1個
    9.0
    10
    BB-8
    10
    1個
    13.0
    12
    BB-10
    10
    1個
    13.0
    12
    BB-10
    10
    1個
    18.0
    14
    BB-12
    10
    1個
    18.0
    14
    BB-12
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,816円
    ( 3,098円 )
    2日目
    2,848円
    ( 3,133円 )
    2日目
    2,816円
    ( 3,098円 )
    2日目
    2,848円
    ( 3,133円 )
    2日目
    2,840円
    ( 3,124円 )
    2日目
    2,827円
    ( 3,110円 )
    2日目
    3,024円
    ( 3,326円 )
    2日目
    3,065円
    ( 3,372円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    側面からの位置決め可能なプランジャーです。種類：サイドブランジャ

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
