小西製作所

プレスフィットプランジャー PFP

プレスフィットプランジャー PFP
通常単価(税別)
196円～622円
税込単価
216円～684円
通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・穴径に応じて圧入をして使用するタイプのプランジャーです・省スペースでの割り出し・位置決めが可...

詳細を確認

よく一緒に見られています

ボールプランジャー （ステン軽荷重用）BPS-L・（ステン重荷重用）BPS-H

小西製作所

ボールプランジャー （ステン軽荷重用）BPS-L・（ステン重荷重用）BPS-H
通常価格(税別)： 765円 (税込価格：842円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

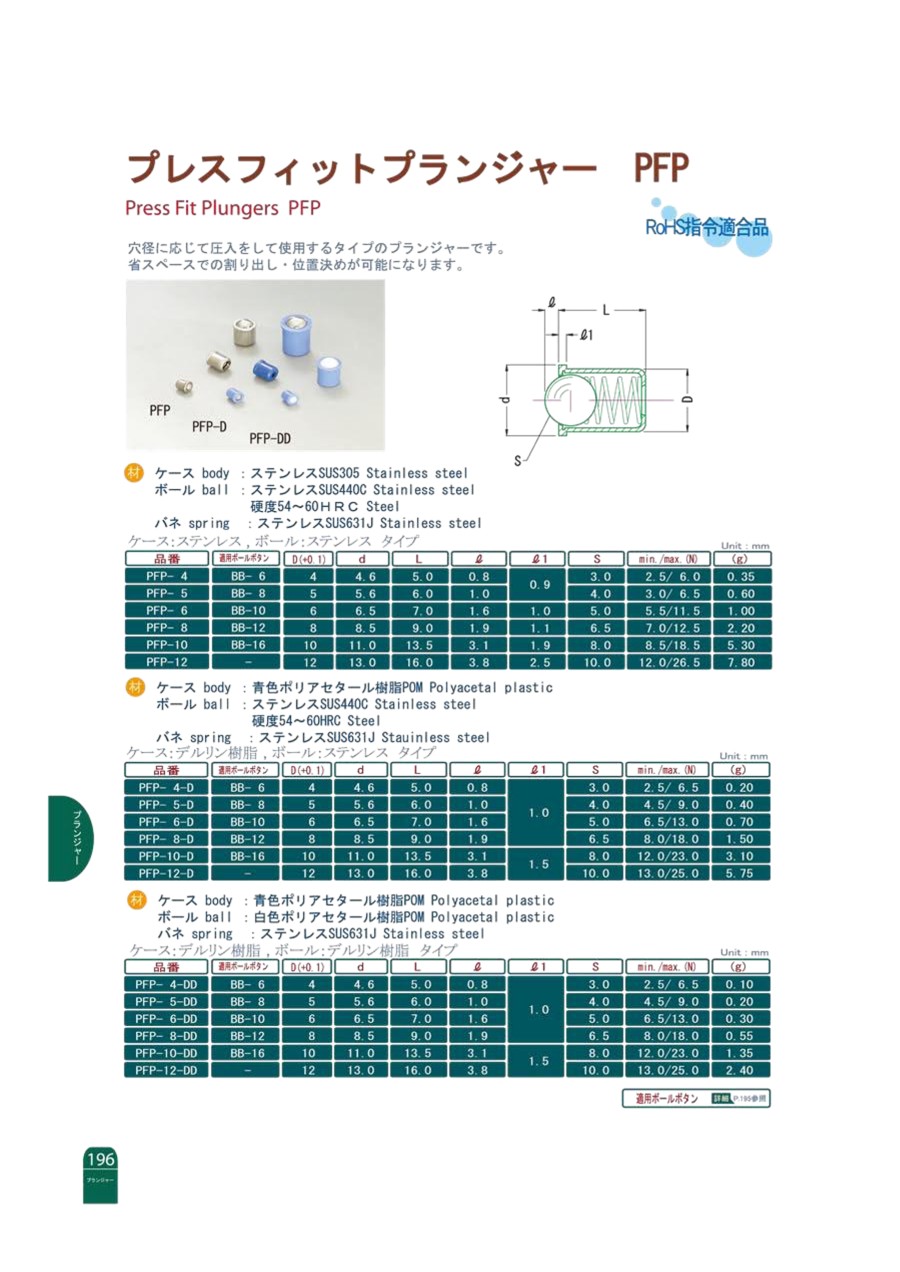

外形図

外形図

PFP

ケース: ステンレスSUS305
ボール: ステンレスSUS440C、硬度54～60HRC
バネ: ステンレスSUS631J

単位:mm

品番適用ボールボタンD(+0.1)dLll 1Smin./max.(N)(g)
PFP-4BB-644.65.00.80.93.02.5/6.00.35
PFP-5BB-855.66.01.04.03.0/6.50.60
PFP-6BB-1066.57.01.61.05.05.5/11.51.00
PFP-8BB-1288.59.01.91.16.57.0/12.52.20
PFP-10BB-161011.013.53.11.98.08.5/18.55.30
PFP-12-1213.016.03.82.510.012.0/26.57.80

PFP-D

ケース: 青色ポリアセタール樹脂POM
ボール: ステンレスSUS440C、硬度54～60HRC
バネ: ステンレスSUS631J

単位:mm

品番適用ボールボタンD(+0.1)dLll 1Smin./max.(N)(g)
PFP-4-DBB-644.65.00.81.03.02.5/6.50.20
PFP-5-DBB-855.66.01.04.04.5/9.00.40
PFP-6-DBB-1066.57.01.65.06.5/13.00.70
PFP-8-DBB-1288.59.01.96.58.0/18.01.50
PFP-10-DBB-161011.013.53.11.58.012.0/23.03.10
PFP-12-D-1213.016.03.810.013.0/25.05.75

PFP-DD

ケース: 青色ポリアセタール樹脂POM
ボール: 白色ポリアセタール樹脂POM
バネ: ステンレスSUS631J

単位:mm

品番適用ボールボタンD(+0.1)dLll 1Smin./max.(N)(g)
PFP-4-DDBB-644.65.00.81.03.02.5/6.50.10
PFP-5-DDBB-855.66.01.04.04.5/9.00.20
PFP-6-DDBB-1066.57.01.65.06.5/13.00.30
PFP-8-DDBB-1288.59.01.96.58.0/18.00.55
PFP-10-DDBB-161011.013.53.11.58.012.0/23.01.35
PFP-12-DD-1213.016.03.810.013.0/25.02.40

型番リスト

表示件数
  • 1
    • 型番
    PFP-4
    PFP-4-D
    PFP-4-DD
    PFP-5
    PFP-5-D
    PFP-5-DD
    PFP-6
    PFP-6-D
    PFP-6-DD
    PFP-8
    PFP-8-D
    PFP-8-DD
    PFP-10
    PFP-10-D
    PFP-10-DD
    PFP-12
    PFP-12-D
    PFP-12-DD

    ボール材質

    ボディ材質

    外径M

    (mm)

    ストローク l

    (mm)

    荷重 min

    (N)

    荷重 max

    (N)

    本体外径 D

    (mm)

    適用ボールボタン

    		RoHS?最小発注数量
    [ステンレス] ステンレスSUS440C
    [ステンレス] ステンレスSUS305
    4
    0.8
    2.5
    6
    4
    BB-6
    10
    1個
    [ステンレス] ステンレスSUS440C
    青色ポリアセタール樹脂POM
    4
    0.8
    2.5
    6.5
    4
    BB-6
    10
    1個
    [樹脂] 白色ポリアセタール樹脂POM
    青色ポリアセタール樹脂POM
    4
    0.8
    2.5
    6.5
    4
    BB-6
    10
    1個
    [ステンレス] ステンレスSUS440C
    [ステンレス] ステンレスSUS305
    5
    1
    3
    6.5
    5
    BB-8
    10
    1個
    [ステンレス] ステンレスSUS440C
    青色ポリアセタール樹脂POM
    5
    1
    4.5
    9
    5
    BB-8
    10
    1個
    [樹脂] 白色ポリアセタール樹脂POM
    青色ポリアセタール樹脂POM
    5
    1
    4.5
    9
    5
    BB-8
    10
    1個
    [ステンレス] ステンレスSUS440C
    [ステンレス] ステンレスSUS305
    6
    1.6
    5.5
    11.5
    6
    BB-10
    10
    1個
    [ステンレス] ステンレスSUS440C
    青色ポリアセタール樹脂POM
    6
    1.6
    6.5
    13
    6
    BB-10
    10
    1個
    [樹脂] 白色ポリアセタール樹脂POM
    青色ポリアセタール樹脂POM
    6
    1.6
    6.5
    13
    6
    BB-10
    10
    1個
    [ステンレス] ステンレスSUS440C
    [ステンレス] ステンレスSUS305
    8
    1.9
    7
    12.5
    8
    BB-12
    10
    1個
    [ステンレス] ステンレスSUS440C
    青色ポリアセタール樹脂POM
    8
    1.9
    8
    18
    8
    BB-12
    10
    1個
    [樹脂] 白色ポリアセタール樹脂POM
    青色ポリアセタール樹脂POM
    8
    1.9
    8
    18
    8
    BB-12
    10
    1個
    [ステンレス] ステンレスSUS440C
    [ステンレス] ステンレスSUS305
    10
    3.1
    8.5
    18.5
    10
    BB-16
    10
    1個
    [ステンレス] ステンレスSUS440C
    青色ポリアセタール樹脂POM
    10
    3.1
    12
    23
    10
    BB-16
    10
    1個
    [樹脂] 白色ポリアセタール樹脂POM
    青色ポリアセタール樹脂POM
    10
    3.1
    12
    23
    10
    BB-16
    10
    1個
    [ステンレス] ステンレスSUS440C
    [ステンレス] ステンレスSUS305
    12
    3.8
    12
    26.5
    12
    -
    10
    1個
    [ステンレス] ステンレスSUS440C
    青色ポリアセタール樹脂POM
    12
    3.8
    13
    25
    12
    -
    10
    1個
    [樹脂] 白色ポリアセタール樹脂POM
    青色ポリアセタール樹脂POM
    12
    3.8
    13
    25
    12
    -
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    395円
    ( 435円 )
    2日目
    212円
    ( 233円 )
    2日目
    313円
    ( 344円 )
    2日目
    289円
    ( 318円 )
    2日目
    245円
    ( 270円 )
    2日目
    250円
    ( 275円 )
    2日目
    310円
    ( 341円 )
    在庫品1日目当日出荷可能
    196円
    ( 216円 )
    2日目
    260円
    ( 286円 )
    2日目
    366円
    ( 403円 )
    2日目
    240円
    ( 264円 )
    2日目
    354円
    ( 389円 )
    2日目
    374円
    ( 411円 )
    6日目
    376円
    ( 414円 )
    2日目
    465円
    ( 512円 )
    2日目
    622円
    ( 684円 )
    2日目
    464円
    ( 510円 )
    2日目
    596円
    ( 656円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・穴径に応じて圧入をして使用するタイプのプランジャーです
    ・省スペースでの割り出し・位置決めが可能になります

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    プレスフィットプランジャー PFPのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    プレスフィットプランジャー PFP
    ボールプランジャ PPSS
    ボールプランジャー （ステン軽荷重用）BPS-L・（ステン重荷重用）BPS-H
    ボールプランジャー BP
    六角穴 ボール プランジャー （BSU-A・BSUH-A）
    ボール プランジャー（BSU・BSUH）
    メーカー小西製作所鍋屋バイテック小西製作所小西製作所イマオコーポレーションイマオコーポレーション
    通常価格196円-598円 -765円 -1,045円 -688円 -663円 -
    通常出荷日在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜
    取付方法圧入圧入スクリュー（六角）スクリュー（六角）スクリュー（六角）スクリュー（マイナス溝）
    ゆるみ止めなしなしなしアロックなしなし
    本体表面処理なしなしなしなしなしなし
    先端ボール表面処理なしなしなしなしなしなし
    先端ボール熱処理なし焼入なしなし焼入焼戻焼入焼戻
