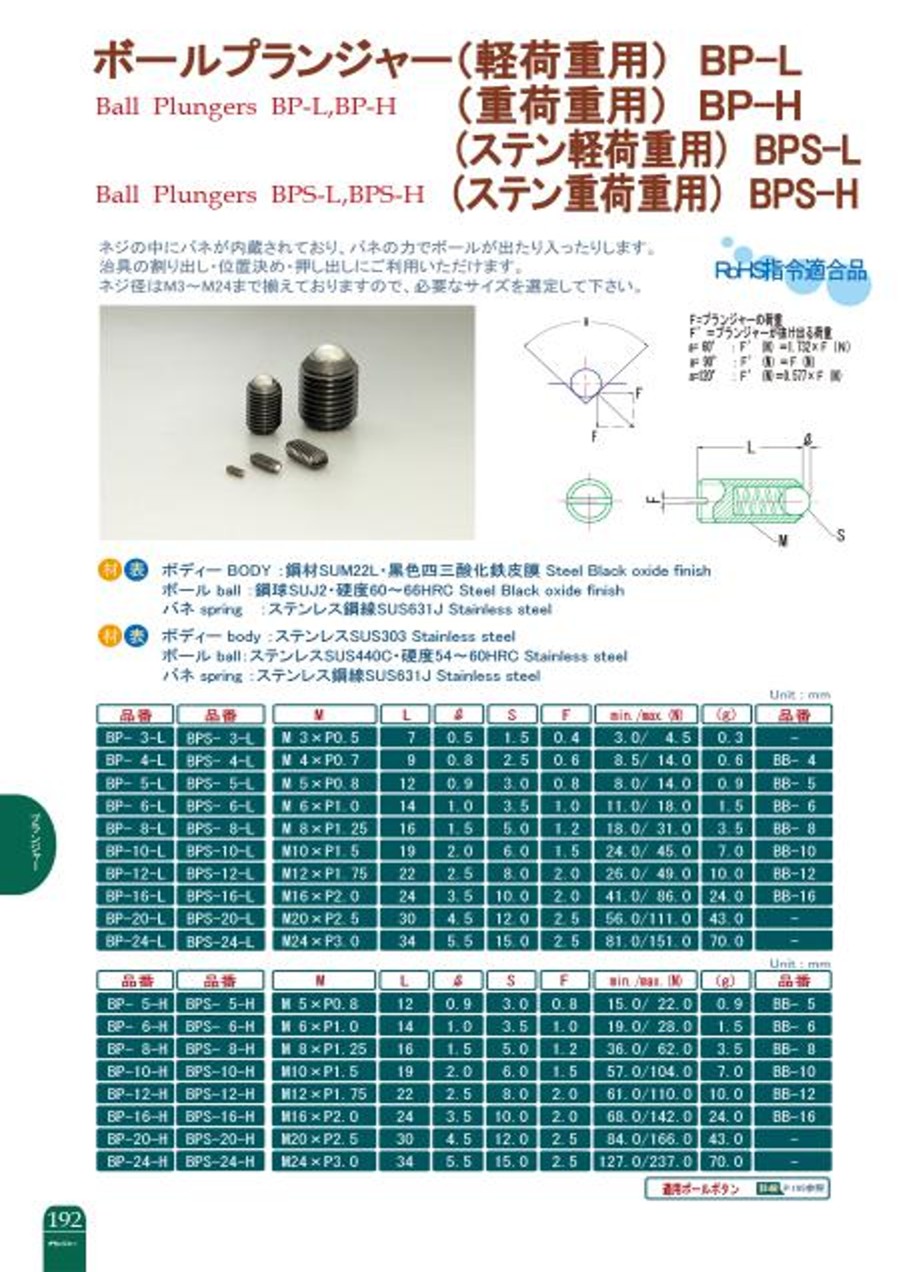

ボールプランジャー （軽荷重用）BP-L・（重荷重用）BP-H
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 281円～2,517円
- 税込単価
- 309円～2,769円
ネジの中にバネが内蔵されており、バネの力でボールが出入りするボールプランジャ。...
詳細情報を確認する未確定：候補が18型番あります。
商品情報
外形図
- ボディ:鋼材SUM22L、黒色四三酸化鉄皮膜
- ボール:鋼球SUJ2、硬度60～66HRC
- バネ:ステンレス鋼線SUS631J
外形図
単位:mm
| 品番 | M | L | l | S | F | min./max.(N) | (g) | 品番 |
|---|---|---|---|---|---|---|---|---|
| BP-3-L | M3×P0.5 | 7 | 0.5 | 1.5 | 0.4 | 3.0/4.5 | 0.3 | - |
| BP-4-L | M4×P0.7 | 9 | 0.8 | 2.5 | 0.6 | 8.5/14.0 | 0.6 | BB-4 |
| BP-5-L | M5×P0.8 | 12 | 0.9 | 3.0 | 0.8 | 8.0/14.0 | 0.9 | BB-5 |
| BP-6-L | M6×P1.0 | 14 | 1.0 | 3.5 | 1.0 | 11.0/18.0 | 1.5 | BB-6 |
| BP-8-L | M8×P1.25 | 16 | 1.5 | 5.0 | 1.2 | 18.0/31.0 | 3.5 | BB-8 |
| BP-10-L | M10×P1.5 | 19 | 2.0 | 6.0 | 1.5 | 24.0/45.0 | 7.0 | BB-10 |
| BP-12-L | M12×P1.75 | 22 | 2.5 | 8.0 | 2.0 | 26.0/49.0 | 10.0 | BB-12 |
| BP-16-L | M16×P2.0 | 24 | 3.5 | 10.0 | 2.0 | 41.0/86.0 | 24.0 | BB-16 |
| BP-20-L | M20×P2.5 | 30 | 4.5 | 12.0 | 2.5 | 56.0/111.0 | 43.0 | - |
| BP-24-L | M24×P3.0 | 34 | 5.5 | 15.0 | 2.5 | 81.0/151.0 | 70.0 | - |
単位:mm
| 品番 | M | L | l | S | F | min./max.(N) | (g) | 品番 |
|---|---|---|---|---|---|---|---|---|
| BP-5-H | M5×P0.8 | 12 | 0.9 | 3.0 | 0.8 | 15.0/22.0 | 0.9 | BB-5 |
| BP-6-H | M6×P1.0 | 14 | 1.0 | 3.5 | 1.0 | 19.0/28.0 | 1.5 | BB-6 |
| BP-8-H | M8×P1.25 | 16 | 1.5 | 5.0 | 1.2 | 36.0/62.0 | 3.5 | BB-8 |
| BP-10-H | M10×P1.5 | 19 | 2.0 | 6.0 | 1.5 | 57.0/104.0 | 7.0 | BB-10 |
| BP-12-H | M12×P1.75 | 22 | 2.5 | 8.0 | 2.0 | 61.0/110.0 | 10.0 | BB-12 |
| BP-16-H | M16×P2.0 | 24 | 3.5 | 10.0 | 2.0 | 68.0/142.0 | 24.0 | BB-16 |
| BP-20-H | M20×P2.5 | 30 | 4.5 | 12.0 | 2.5 | 84.0/166.0 | 43.0 | - |
| BP-24-H | M24×P3.0 | 34 | 5.5 | 15.0 | 2.5 | 127.0/237.0 | 70.0 | - |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
392円 ( 431円 ) | 2日目 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
321円 ( 353円 ) | 在庫品1日目当日出荷可能 |
281円 ( 309円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
426円 ( 469円 ) | 在庫品1日目当日出荷可能 |
511円 ( 562円 ) | 在庫品1日目当日出荷可能 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
718円 ( 790円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 2日目 |
916円 ( 1,008円 ) | 2日目 |
832円 ( 915円 ) | 在庫品1日目当日出荷可能 |
1,426円 ( 1,569円 ) | 2日目 |
1,104円 ( 1,214円 ) | 2日目 |
2,517円 ( 2,769円 ) | 4日目 |
2,229円 ( 2,452円 ) | 2日目 |
詳細情報
基本情報
ネジの中にバネが内蔵されており、バネの力でボールが出入りするボールプランジャ。
【特長】
・ネジ径はM3～M24まで用意。
・必要なサイズを選定可能。
【用途】
・治具の割り出し、位置決め、押し出しに便利。
