小西製作所

デジタルポジションインジケーター SDP04

Name: デジタルポジションインジケーター SDP04
Brand: 小西製作所
SKU: 221000540992
Rating: 5 (3 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 11,475円～12,458円

税込単価: 12,623円～13,704円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

デジタルポジションインジケーター SDP09-N

通常価格(税別)： 498円 (税込価格：548円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小西製作所

シャフトスリーブ SS、SS-S

通常価格(税別)： 716円 (税込価格：788円)

通常出荷日：在庫品1日目

回転軸にデジタルポジションインジケーターをセットし、ネジの回転数からワークの移...

詳細情報を確認する

種類
ポジションインジケータ
ポジションインジケータ　サイズ
スタンダード
本体　材質
オレンジナイロン樹脂

未確定：候補が69型番あります。

商品情報
型番リスト
詳細情報

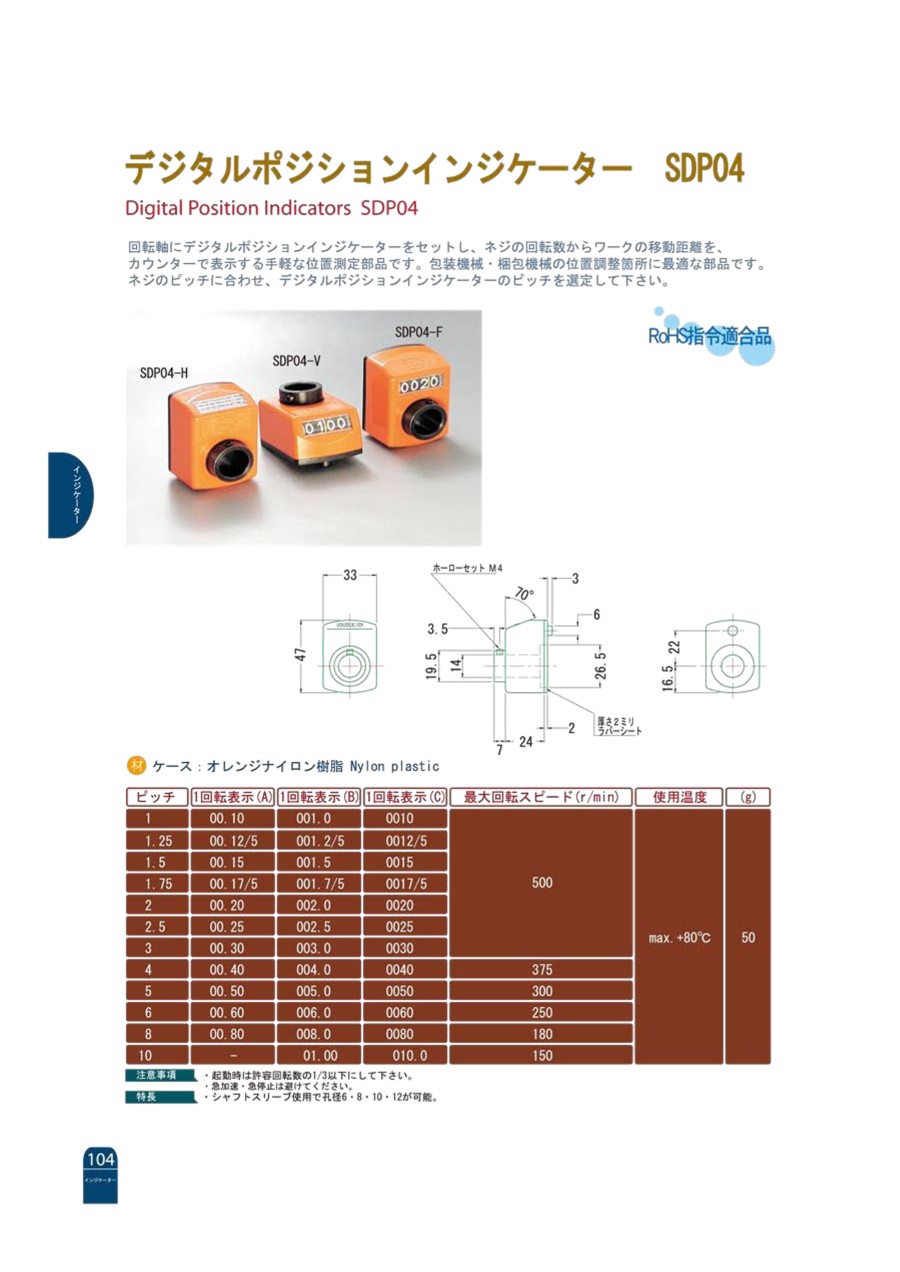

カタログ

商品情報

外形図

製品仕様

ケース材質：オレンジナイロン樹脂
小数点位置：000.0

文字盤

回転方向

文字盤位置

H：標準水平スピンドル用

V：垂直スピンドル用

F：フロント式水平スピンドル用

ピッチ	1回転表示（B）	最大回転スピード（r/min）	使用温度	（g）
1	001.0	500	max.+80℃	50
1.25	001.2/5
1.5	001.5
1.75	001.7/5
2	002.0
2.5	002.5
3	003.0
4	004.0	375
5	005.0	300
6	006.0	250
8	008.0	180
10	01.00	150

商品特長詳細

シャフトスリーブ使用で孔径6・8・10・12が可能。

選定サポート情報

品番の説明

注意・禁止事項

起動時は許容回転数の1/3以下にして下さい。
急加速・急停止は避けてください。

型番リスト

表示件数

型番

文字盤位置

回転方向

ネジ　ピッチ

1回転表示(標準品)

最大回転スピード

(r/min)

RoHS?

最小発注数量

F：フロント式・水平スピンドル用	左	1	001.0	500	10	1個
F：フロント式・水平スピンドル用	左	1.5	001.5	500	10	1個
F：フロント式・水平スピンドル用	左	1.25	001.2/5	500	10	1個
F：フロント式・水平スピンドル用	左	1.75	001.7/5	500	10	1個
F：フロント式・水平スピンドル用	左	2	002.0	500	10	1個
F：フロント式・水平スピンドル用	左	2.5	002.5	500	10	1個
F：フロント式・水平スピンドル用	左	3	003.0	500	10	1個
F：フロント式・水平スピンドル用	左	4	004.0	375	10	1個
F：フロント式・水平スピンドル用	左	5	005.0	300	10	1個
F：フロント式・水平スピンドル用	左	10	01.00	150	10	1個
F：フロント式・水平スピンドル用	右	1	001.0	500	10	1個
F：フロント式・水平スピンドル用	右	1.5	001.5	500	10	1個
F：フロント式・水平スピンドル用	右	1.25	001.2/5	500	10	1個
F：フロント式・水平スピンドル用	右	1.75	001.7/5	500	10	1個
F：フロント式・水平スピンドル用	右	2	002.0	500	10	1個
F：フロント式・水平スピンドル用	右	3	003.0	500	10	1個
F：フロント式・水平スピンドル用	右	4	004.0	375	10	1個
F：フロント式・水平スピンドル用	右	5	005.0	300	10	1個
F：フロント式・水平スピンドル用	右	6	006.0	250	10	1個
F：フロント式・水平スピンドル用	右	8	008.0	180	10	1個
F：フロント式・水平スピンドル用	右	10	01.00	150	10	1個
H：標準・水平スピンドル用	左	1	001.0	500	10	1個
H：標準・水平スピンドル用	左	1.5	001.5	500	10	1個
H：標準・水平スピンドル用	左	1.25	001.2/5	500	10	1個
H：標準・水平スピンドル用	左	1.75	001.7/5	500	10	1個
H：標準・水平スピンドル用	左	2	002.0	500	10	1個
H：標準・水平スピンドル用	左	2.5	002.5	500	10	1個
H：標準・水平スピンドル用	左	3	003.0	500	10	1個
H：標準・水平スピンドル用	左	4	004.0	375	10	1個
H：標準・水平スピンドル用	左	5	005.0	300	10	1個
H：標準・水平スピンドル用	左	6	006.0	250	10	1個
H：標準・水平スピンドル用	左	8	008.0	180	10	1個
H：標準・水平スピンドル用	左	10	01.00	150	10	1個
H：標準・水平スピンドル用	右	1	001.0	500	10	1個
H：標準・水平スピンドル用	右	1.5	001.5	500	10	1個
H：標準・水平スピンドル用	右	1.25	001.2/5	500	10	1個
H：標準・水平スピンドル用	右	1.75	001.7/5	500	10	1個
H：標準・水平スピンドル用	右	2	002.0	500	10	1個
H：標準・水平スピンドル用	右	2.5	002.5	500	10	1個
H：標準・水平スピンドル用	右	3	003.0	500	10	1個
H：標準・水平スピンドル用	右	4	004.0	375	10	1個
H：標準・水平スピンドル用	右	5	005.0	300	10	1個
H：標準・水平スピンドル用	右	6	006.0	250	10	1個
H：標準・水平スピンドル用	右	8	008.0	180	10	1個
H：標準・水平スピンドル用	右	10	01.00	150	10	1個
V：垂直・スピンドル用	左	1	001.0	500	10	1個
V：垂直・スピンドル用	左	1.5	001.5	500	10	1個
V：垂直・スピンドル用	左	1.25	001.2/5	500	10	1個
V：垂直・スピンドル用	左	1.75	001.7/5	500	10	1個
V：垂直・スピンドル用	左	2	002.0	500	10	1個
V：垂直・スピンドル用	左	2.5	002.5	500	10	1個
V：垂直・スピンドル用	左	3	003.0	500	10	1個
V：垂直・スピンドル用	左	4	004.0	375	10	1個
V：垂直・スピンドル用	左	5	005.0	300	10	1個
V：垂直・スピンドル用	左	6	006.0	250	10	1個
V：垂直・スピンドル用	左	8	008.0	180	10	1個
V：垂直・スピンドル用	左	10	01.00	150	10	1個
V：垂直・スピンドル用	右	1	001.0	500	10	1個
V：垂直・スピンドル用	右	1.5	001.5	500	10	1個
V：垂直・スピンドル用	右	1.25	001.2/5	500	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
12,458円 ( 13,704円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	6日目
12,434円 ( 13,677円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
12,434円 ( 13,677円 )	3日目
11,972円 ( 13,169円 )	3日目
11,511円 ( 12,662円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
12,434円 ( 13,677円 )	在庫品1日目当日出荷可能
11,972円 ( 13,169円 )	3日目
11,511円 ( 12,662円 )	3日目
11,511円 ( 12,662円 )	3日目
11,475円 ( 12,623円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	4日目
11,511円 ( 12,662円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
11,533円 ( 12,686円 )	3日目
12,458円 ( 13,704円 )	3日目
11,533円 ( 12,686円 )	3日目
11,511円 ( 12,662円 )	3日目

基本情報

基本情報

回転軸にデジタルポジションインジケーターをセットし、ネジの回転数からワークの移動距離を、カウンターで表示する手軽な位置測定部品です。包装機械・梱包機械の位置調整箇所に最適な部品です。ネジのピッチに合わせ、デジタルポジションインジケーターのピッチを選定してください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

デジタルポジションインジケーター SDP04のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

包装機の修理に

満足度：5.02023/03/31

力任せに回されてしまうことが多い部品なので、しばしば損傷します。メーカーに修理を依頼すると時間がかかりすぎるので、部品だ...もっと読む

0人が参考にしています。

段取替えに

満足度：5.02023/02/28

頻繁に段取替えする箇所だとこういうメーターを取り付けておくと作業ミスが防げて便利です。耐久性も高くて満足しています。

0人が参考にしています。

搬送治具

満足度：5.02020/03/25

回転させた、回数を数えなくても、表示があるので、間違えることがない。
