吊配管金具 提灯式吊ロック付
未確定：候補が8型番あります。
商品情報
提灯式吊ロック付の外観・寸法図
外観
寸法図
提灯式吊ロック付の特長
SGP管用の提灯式吊バンド。
「ロック」は別梱包。
電気亜鉛めっき仕上げ。
製品仕様
品番コード：A10146。
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管 外径 |
t | C | 締付ボルト 径×長さ |
D | H | 吊ボルト 径 |
|---|---|---|---|---|---|---|---|---|---|
| 0013 | 15A | 1/2 | 21.7 | 2.8 | 25 | M8×25 | 25 | 72 | W3/8 |
| 0028 | 20A | 3/4 | 27.2 | 2.8 | 25 | M8×25 | 25 | 74 | W3/8 |
| 0032 | 25A | 1 | 34.0 | 2.8 | 25 | M8×25 | 25 | 78 | W3/8 |
| 0047 | 32A | 1 1/4 | 42.7 | 2.8 | 25 | M8×25 | 25 | 82 | W3/8 |
| 0051 | 40A | 1 1/2 | 48.6 | 2.8 | 25 | M8×25 | 25 | 85 | W3/8 |
| 0066 | 50A | 2 | 60.5 | 2.8 | 25 | M8×25 | 25 | 91 | W3/8 |
| 0085 | 65A | 2 1/2 | 76.3 | 2.8 | 25 | M10×30 | 25 | 98 | W3/8 |
| 0090 | 80A | 3 | 89.1 | 2.8 | 25 | M10×30 | 25 | 104 | W3/8 |
| 0102 | 100A | 4 | 114.3 | 2.8 | 25 | M10×30 | 25 | 117 | W3/8 |
| 0117 | 125A | 5 | 139.8 | 3.2 | 32 | M12×45 | 36 | 144 | W1/2 |
| 0121 | 150A | 6 | 165.2 | 3.2 | 32 | M12×45 | 36 | 157 | W1/2 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
531円 ( 584円 ) | 7日目 |
644円 ( 708円 ) | 7日目 |
565円 ( 622円 ) | 4日目 |
647円 ( 712円 ) | 4日目 |
626円 ( 689円 ) | 4日目 |
721円 ( 793円 ) | 4日目 |
743円 ( 817円 ) | 4日目 |
869円 ( 956円 ) | 4日目 |

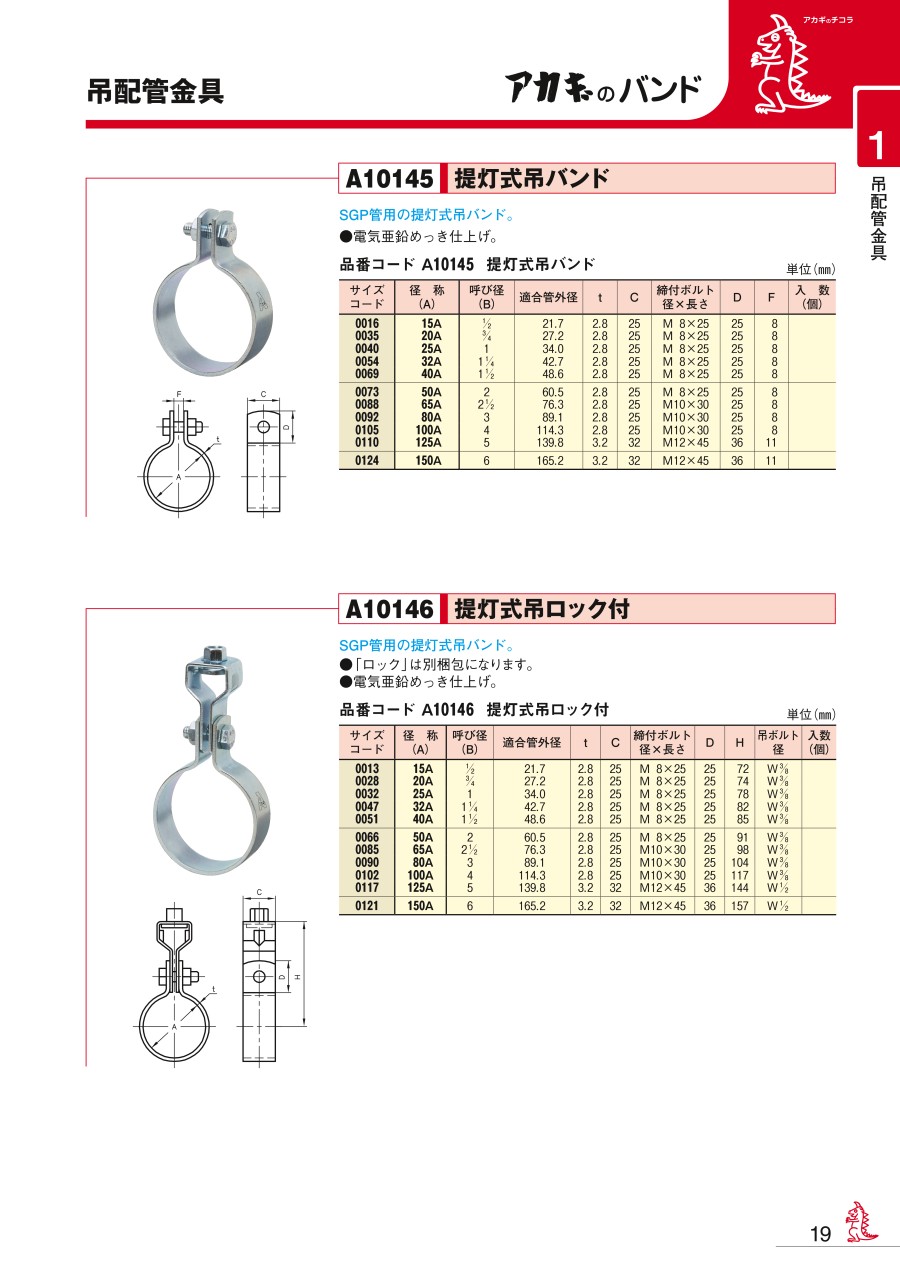

カタログ
