サドルハンド 片サドル
ご注意
- めっき加工部は高温・多湿の下では表面の化成皮膜が厚くなり、黄色く変色する場合がございますが 耐食性及び使用上に問題はありません。
未確定：候補が5型番あります。
商品情報
片サドルの外観・寸法図
外観
寸法図
片サドルの特長
SGP管用の片押さえ式サドルバンド。
電気亜鉛めっき仕上げ。
- ※ 取付方向にご注意ください。
- ※ 固定にはAピン、ビスなどをご使用ください。
製品仕様
品番コード：A10438
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管 外径 |
t | C | G |
|---|---|---|---|---|---|---|
| 0018 | 32A | 1 1/4 | 42.7 | 1.6 | 25 | φ5 |
| 0022 | 40A | 1 1/2 | 48.6 | 1.6 | 25 | φ5 |
| 0037 | 50A | 2 | 60.5 | 1.6 | 25 | φ5 |
| 0041 | 65A | 2 1/2 | 76.3 | 2.3 | 24 | φ5 |
| 0056 | 80A | 3 | 89.1 | 2.3 | 24 | φ5 |
| 0075 | 100A | 4 | 114.3 | 2.3 | 24 | φ5 |
使用上のご注意
使用可（OK）
使用可（OK）
荷重に問題が発生する場合があります。
支持間隔をご相談下さい。
使用不可（NG）
いかなる場合でも使用不可。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
693円 ( 762円 ) | 3日目 |
769円 ( 846円 ) | 3日目 |
932円 ( 1,025円 ) | 3日目 |
518円 ( 570円 ) | 13日目 |
931円 ( 1,024円 ) | 7日目 |
詳細情報
基本情報
片押さえ式サドルバンド。
【特長】
・電気亜鉛めっき仕上げ。
・固定にはAピン、ビスなどを使用。
【用途】
・SGP管用。
ご注意
- めっき加工部は高温・多湿の下では表面の化成皮膜が厚くなり、黄色く変色する場合がございますが 耐食性及び使用上に問題はありません。

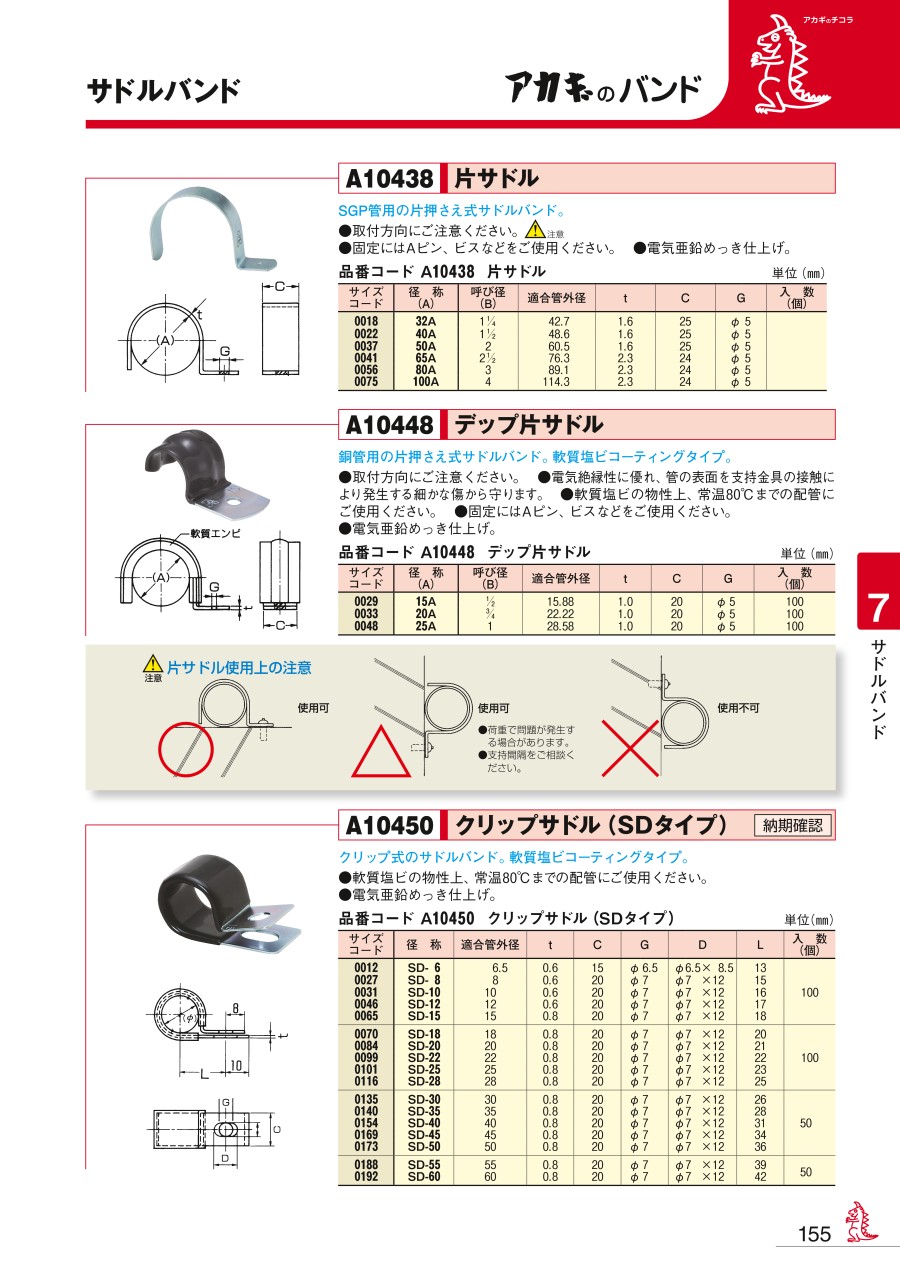

カタログ
商品担当おすすめ
サドルハンド 片サドルのレビュー
金型用の配管
5
5.02022/05/25
この商品は新規で金型を導入・設置した際の配管部分の固定用に購入・設置したものになります。ミスミのカタログで配管のサイズと...もっと読む
0人が参考にしています。
