アカギ

吊配管金具ステン防振CL吊タン付3tゴム

カタログ |

通常単価(税別): 2,871円～5,546円

税込単価: 3,158円～6,101円

通常出荷日：5日目～8日目

ステン防振CL吊タン付3tゴム。【特長】・3mmゴム付。・SUS304製。【用途】・外面被覆鋼管用の防...

詳細を確認

よく一緒に見られています

アカギ

吊配管金具 CL吊タン付（電気亜鉛めっき・ステン）

通常価格(税別)： 263円 (税込価格：289円)

通常出荷日：在庫品1日目

よく一緒に見られています

アカギ

吊配管金具防振ハード吊ロック付

通常価格(税別)： 622円 (税込価格：684円)

通常出荷日：4 日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ステン防振CL吊タン付3tゴムの外観・寸法図

外観

寸法図

ステン防振CL吊タン付3tゴムの特長

外面被覆鋼管用の防振補助吊バンド。3mmゴム付。
SUS304製。

※ 本製品のみでは振動伝達率を明確に軽減する効果はありません。

ステン防振CL吊タン付3tゴムの寸法表

品番コード：A10217

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	H	吊ボルト径
0017	15A	1/2	25.7	2.0	25	M6×25	26	70	W3/8
0021	20A	3/4	31.2	2.0	25	M6×25	26	73	W3/8
0036	25A	1	37.6	2.0	25	M6×25	26	76	W3/8
0055	32A	1 1/4	46.3	2.0	25	M6×25	26	81	W3/8
0060	40A	1 1/2	52.2	2.0	25	M6×25	26	84	W3/8
0074	50A	2	64.1	2.0	25	M6×25	26	90	W3/8
0089	65A	2 1/2	79.9	2.0	25	M8×25	26	96	W3/8
0093	80A	3	92.7	2.0	25	M8×25	26	103	W3/8
0106	100A	4	118.3	2.0	25	M8×25	26	116	W3/8
0125	125A	5	143.8	3.0	32	M10×35	36	148	W1/2
0130	150A	6	170.2	3.0	32	M12×45	36	161	W1/2

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

径称(A)

呼び径(B)

適合管外径

(mm)

最小発注数量

20～30未満	15A	1/2	25.7	1個
30～40未満	25A	1	37.6	1個
40～50未満	32A	1 1/4	46.3	1個
50～60未満	40A	1 1/2	52.2	1個
60～70未満	50A	2	64.1	1個
70～80未満	65A	2 1/2	79.9	1個
90～100未満	80A	3	92.7	1個
100～200未満	100A	4	118.3	1個

通常単価(税別) (税込単価)	通常出荷日

2,871円 ( 3,158円 )	8日目
3,206円 ( 3,527円 )	8日目
3,510円 ( 3,861円 )	5日目
3,862円 ( 4,248円 )	5日目
4,162円 ( 4,578円 )	5日目
4,429円 ( 4,872円 )	5日目
4,750円 ( 5,225円 )	5日目
5,546円 ( 6,101円 )	5日目

詳細情報

基本情報

基本情報

ステン防振CL吊タン付3tゴム。
【特長】
・3mmゴム付。
・SUS304製。
【用途】
・外面被覆鋼管用の防振補助吊バンド。

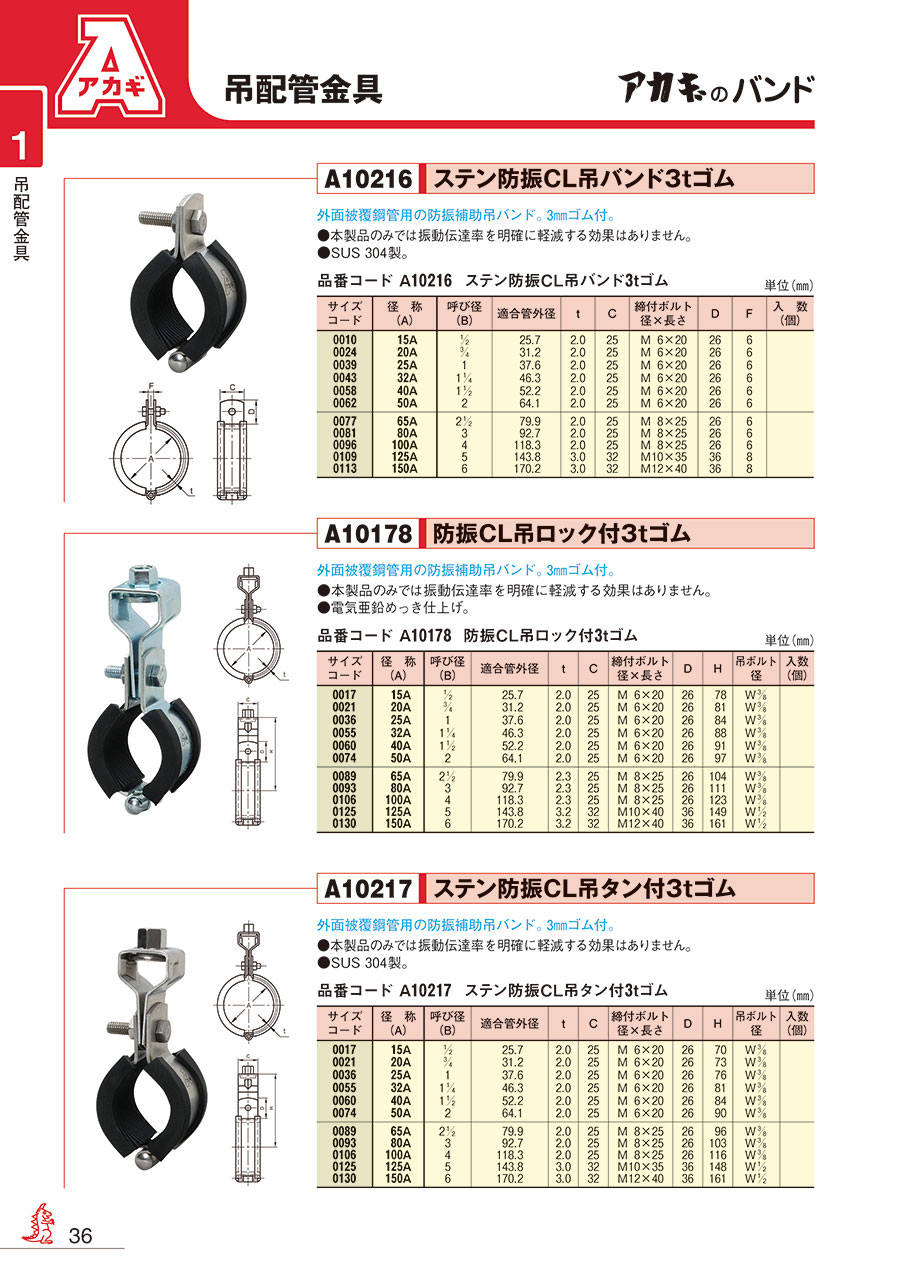

カタログ
