アカギ

吊配管金具防振CL吊バンド10tゴム（電気亜鉛めっき・ステン）

カタログ |

通常単価(税別): 2,073円～9,193円

税込単価: 2,280円～10,112円

通常出荷日：7日目～16日目

外面被覆鋼管用防振補助吊バンド。【特長】・10mmゴム付。・耐熱温度70℃。・SUS304製。・電気亜...

詳細を確認

よく一緒に見られています

アカギ

吊配管金具ステン防振吊バンド3tゴム

通常価格(税別)： 1,708円 (税込価格：1,879円)

通常出荷日：4 日目～

よく一緒に見られています

アカギ

吊配管金具ステン防振CL吊タン付3tゴム

通常価格(税別)： 2,871円 (税込価格：3,158円)

通常出荷日：5 日目～

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

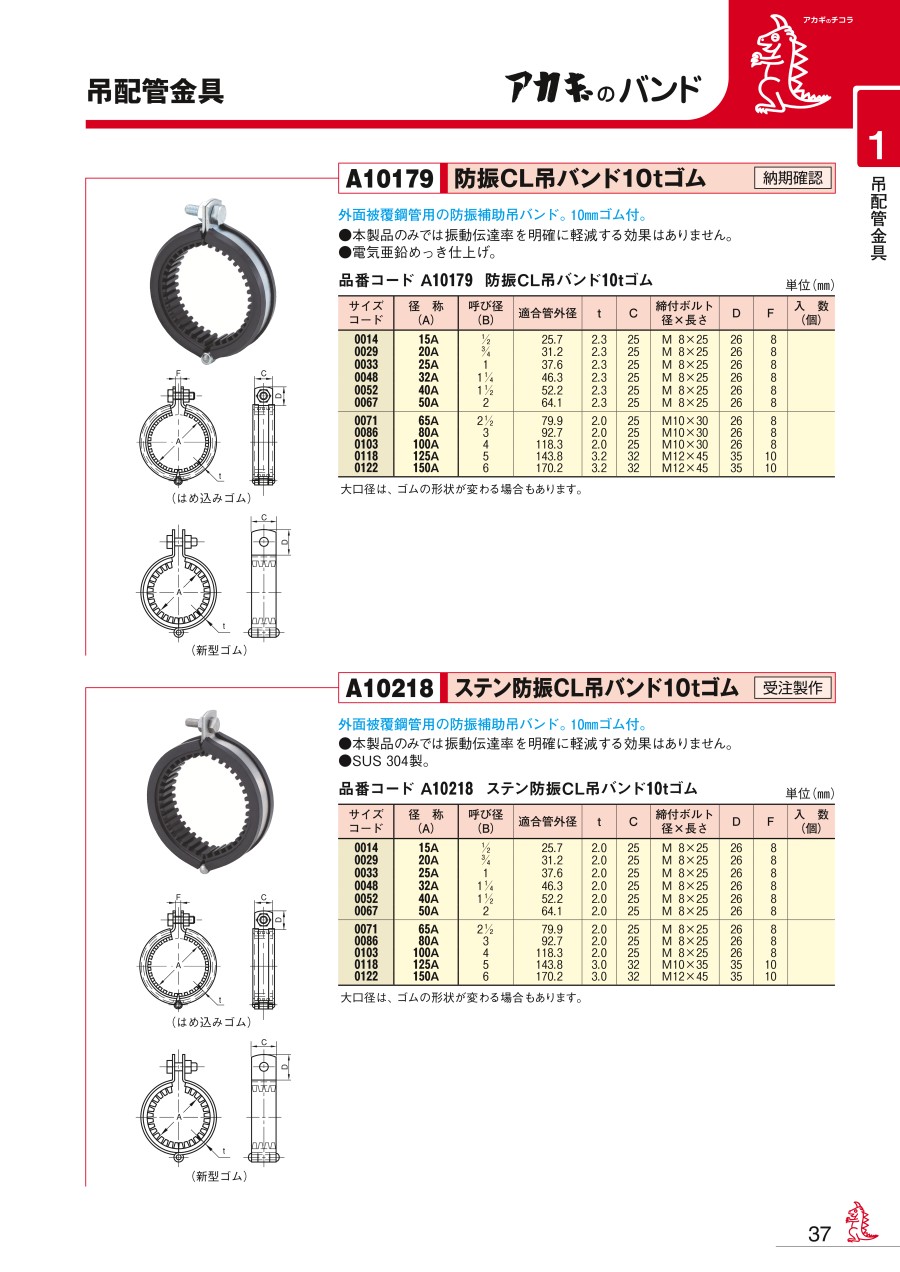

防振CL吊バンド10tゴムの外観・寸法図

外観

はめ込みゴム

新型ゴム

防振CL吊バンド10tゴムの特長

外面被覆鋼管用の防振補助吊バンド。10mmゴム付。
SUS304製。
電気亜鉛めっき仕上げ。

※ 本製品のみでは振動伝達率を明確に軽減する効果はありません。
※ 大口径は、ゴムの形状が変わる場合もあります。

防振CL吊バンド10tゴムの寸法表

品番コード：A10179

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	F
0014	15A	1/2	25.7	2.3	25	M8×25	26	8
0029	20A	3/4	31.2	2.3	25	M8×25	26	8
0033	25A	1	37.6	2.3	25	M8×25	26	8
0048	32A	1 1/4	46.3	2.3	25	M8×25	26	8
0052	40A	1 1/2	52.2	2.3	25	M8×25	26	8
0067	50A	2	64.1	2.3	25	M8×25	26	8
0071	65A	2 1/2	79.9	2.0	25	M10×30	26	8
0086	80A	3	92.7	2.0	25	M10×30	26	8
0103	100A	4	118.3	2.0	25	M10×30	26	8
0118	125A	5	143.8	3.2	32	M12×45	35	10
0122	150A	6	170.2	3.2	32	M12×45	35	10

ステン防振CL吊バンド10tゴムの外観・寸法図

外観

はめ込みゴム

新型ゴム

ステン防振CL吊バンド10tゴムの特長

外面被覆鋼管用の防振補助吊バンド。10mmゴム付。
SUS304製。

※ 本製品のみでは振動伝達率を明確に軽減する効果はありません。
※ 大口径は、ゴムの形状が変わる場合もあります。

ステン防振CL吊バンド10tゴムの寸法表

品番コード：A10218

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	F
0014	15A	1/2	25.7	2.0	25	M8×25	26	8
0029	20A	3/4	31.2	2.0	25	M8×25	26	8
0033	25A	1	37.6	2.0	25	M8×25	26	8
0048	32A	1 1/4	46.3	2.0	25	M8×25	26	8
0052	40A	1 1/2	52.2	2.0	25	M8×25	26	8
0067	50A	2	64.1	2.0	25	M8×25	26	8
0071	65A	2 1/2	79.9	2.0	25	M8×25	26	8
0086	80A	3	92.7	2.0	25	M8×25	26	8
0103	100A	4	118.3	2.0	25	M8×25	26	8
0118	125A	5	143.8	3.0	32	M10×35	35	10
0122	150A	6	170.2	3.0	32	M12×45	35	10

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

表面処理

径称(A)

呼び径(B)

適合管外径

(mm)

最小発注数量

60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	2	64.1	1個
30～40未満	[ステンレス] ステンレス	なし	20A	3/4	31.2	1個
30～40未満	[ステンレス] ステンレス	なし	25A	1	37.6	1個
40～50未満	[ステンレス] ステンレス	なし	32A	1 1/4	46.3	1個
50～60未満	[ステンレス] ステンレス	なし	40A	1 1/2	52.2	1個
60～70未満	[ステンレス] ステンレス	なし	50A	2	64.1	1個
70～80未満	[ステンレス] ステンレス	なし	65A	2 1/2	79.9	1個
90～100未満	[ステンレス] ステンレス	なし	80A	3	92.7	1個
100～200未満	[ステンレス] ステンレス	なし	100A	4	118.3	1個
100～200未満	[ステンレス] ステンレス	なし	125A	5	143.8	1個

通常単価(税別) (税込単価)	通常出荷日

2,073円 ( 2,280円 )	9日目
2,802円 ( 3,082円 )	7日目
4,421円 ( 4,863円 )	7日目
4,822円 ( 5,304円 )	7日目
5,160円 ( 5,676円 )	7日目
5,389円 ( 5,928円 )	7日目
6,337円 ( 6,971円 )	7日目
6,954円 ( 7,649円 )	7日目
7,183円 ( 7,901円 )	7日目
9,193円 ( 10,112円 )	16日目

詳細情報

基本情報

基本情報

外面被覆鋼管用防振補助吊バンド。
【特長】
・10mmゴム付。
・耐熱温度70℃。
・SUS304製。
・電気亜鉛めっき仕上げ。（A10179）
【用途】
・外面被覆鋼管用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日栄インテック
吊金具・ハンガーストロング吊金具Xシリーズ NHB-X 補強金具（H形鋼用）
NHB-xをH形銅に使用した時の、振動や横揺れ等を防止する為の補強金具。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
