タイプ
~mm
- A10176
出荷日
- すべて
- 4日以内

アカギ

吊配管金具防振ハード吊ロック付

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 622円～1,954円

税込単価: 684円～2,149円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具デップ吊タン付（SG／CU／SU）

通常価格(税別)： 379円 (税込価格：417円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具防振ハード吊バンド

通常価格(税別)： 637円 (税込価格：701円)

通常出荷日：5 日目～

防振補助吊バンド。【特長】・3mmゴム付。・建築設備用ポリエチレンパイプシステ...

詳細情報を確認する

種類
防振用金具
材質
スチール
適用管種類
SGP管
表面処理
電気亜鉛めっき
入数 (個)
1

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

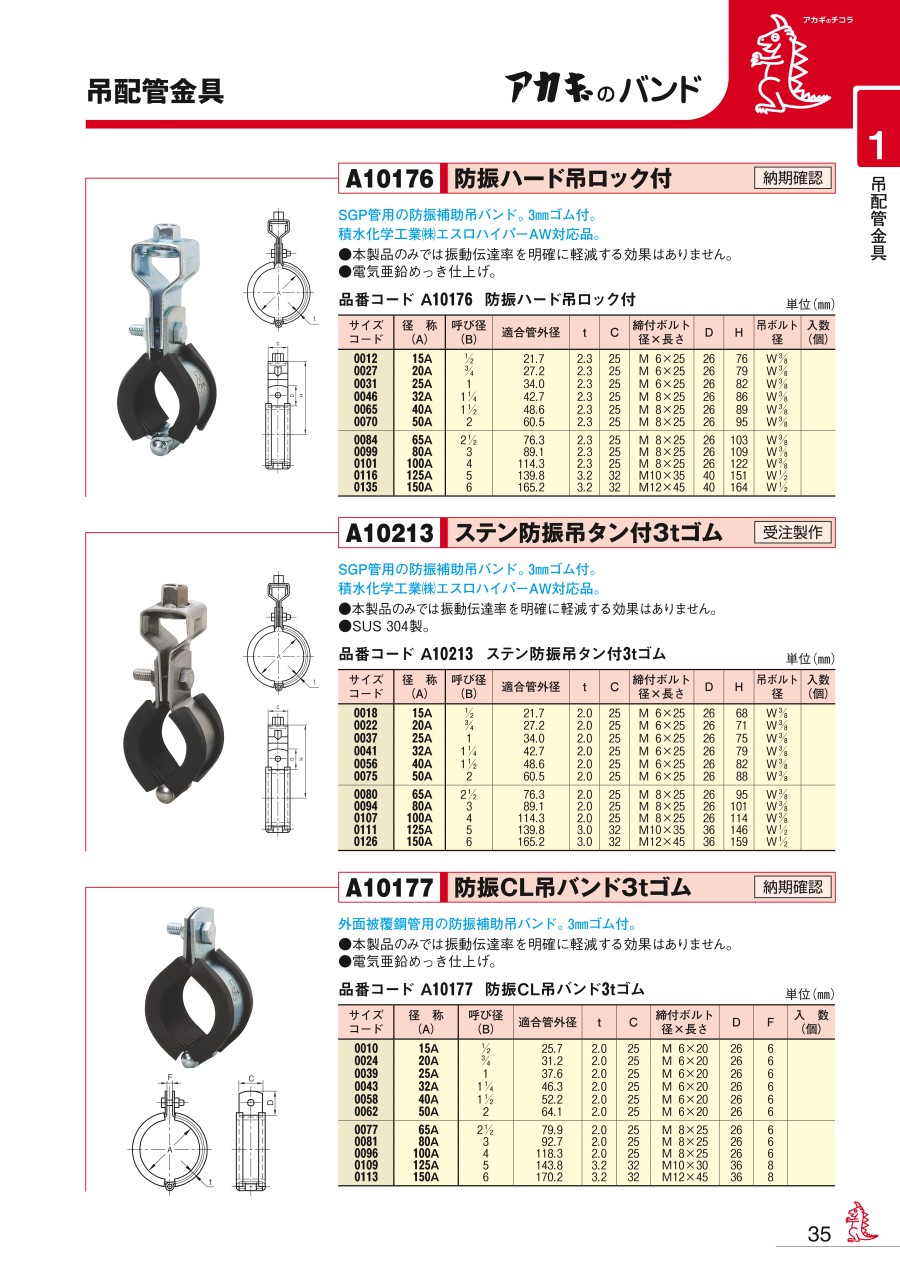

防振ハード吊ロック付の外観・寸法図

外観

寸法図

防振ハード吊ロック付の特長

SGP管用の防振補助吊バンド。3mmゴム付。
建築設備用ポリエチレンパイプシステム研究会規格品に対応している。
電気亜鉛めっき仕上げ。

※ 本製品のみでは振動伝達率を明確に軽減する効果はありません。

防振ハード吊ロック付の寸法表

品番コード：A10176

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	H	吊ボルト径
0012	15A	1/2	21.7	2.3	25	M6×25	26	76	W3/8
0027	20A	3/4	27.2	2.3	25	M6×25	26	79	W3/8
0031	25A	1	34.0	2.3	25	M6×25	26	82	W3/8
0046	32A	1 1/4	42.7	2.3	25	M8×25	26	86	W3/8
0065	40A	1 1/2	48.6	2.3	25	M8×25	26	89	W3/8
0070	50A	2	60.5	2.3	25	M8×25	26	95	W3/8
0084	65A	2 1/2	76.3	2.3	25	M8×25	26	103	W3/8
0099	80A	3	89.1	2.3	25	M8×25	26	109	W3/8
0101	100A	4	114.3	2.3	25	M8×25	26	122	W3/8
0116	125A	5	139.8	3.2	32	M10×35	40	151	W1/2
0135	150A	6	165.2	3.2	32	M12×45	40	164	W1/2

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

径称(A)

呼び径(B)

適合管外径

(mm)

最小発注数量

20～30未満	15A	1/2	21.7	1個
20～30未満	20A	3/4	27.2	1個
30～40未満	25A	1	34	1個
40～50未満	32A	1 1/4	42.7	1個
40～50未満	40A	1 1/2	48.6	1個
60～70未満	50A	2	60.5	1個
70～80未満	65A	2 1/2	76.3	1個
80～90未満	80A	3	89.1	1個
100～200未満	100A	4	114.3	1個

通常単価(税別) (税込単価)	通常出荷日

622円 ( 684円 )	4日目
675円 ( 743円 )	4日目
748円 ( 823円 )	4日目
849円 ( 934円 )	4日目
1,394円 ( 1,533円 )	4日目
981円 ( 1,079円 )	4日目
1,598円 ( 1,758円 )	4日目
1,815円 ( 1,997円 )	4日目
1,954円 ( 2,149円 )	4日目

詳細情報

基本情報

基本情報

防振補助吊バンド。
【特長】
・3mmゴム付。
・建築設備用ポリエチレンパイプシステム研究会規格品に対応している。
・電気亜鉛めっき仕上げ。
・耐熱温度100℃。
【用途】
・SGP管用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日栄インテック
吊金具・ハンガーストロング吊金具Xシリーズ NHB-X 補強金具（H形鋼用）
NHB-xをH形銅に使用した時の、振動や横揺れ等を防止する為の補強金具。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
