吊配管金具ハード吊ロック付

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 363円～2,525円

税込単価: 399円～2,778円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具 CL吊タン付（電気亜鉛めっき・ステン）

通常価格(税別)： 263円 (税込価格：289円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具吊タン付（電気亜鉛めっき・ステン・どぶめっき）

4.5

通常価格(税別)： 340円 (税込価格：374円)

通常出荷日：在庫品1日目

ハード吊ロック付。【特長】・公共工事の基準に適合した板厚と板幅を採用。・蝶番式...

詳細情報を確認する

種類
吊バンド
材質
スチール
適用管種類
SGP管
表面処理
電気亜鉛めっき
入数 (個)
1

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

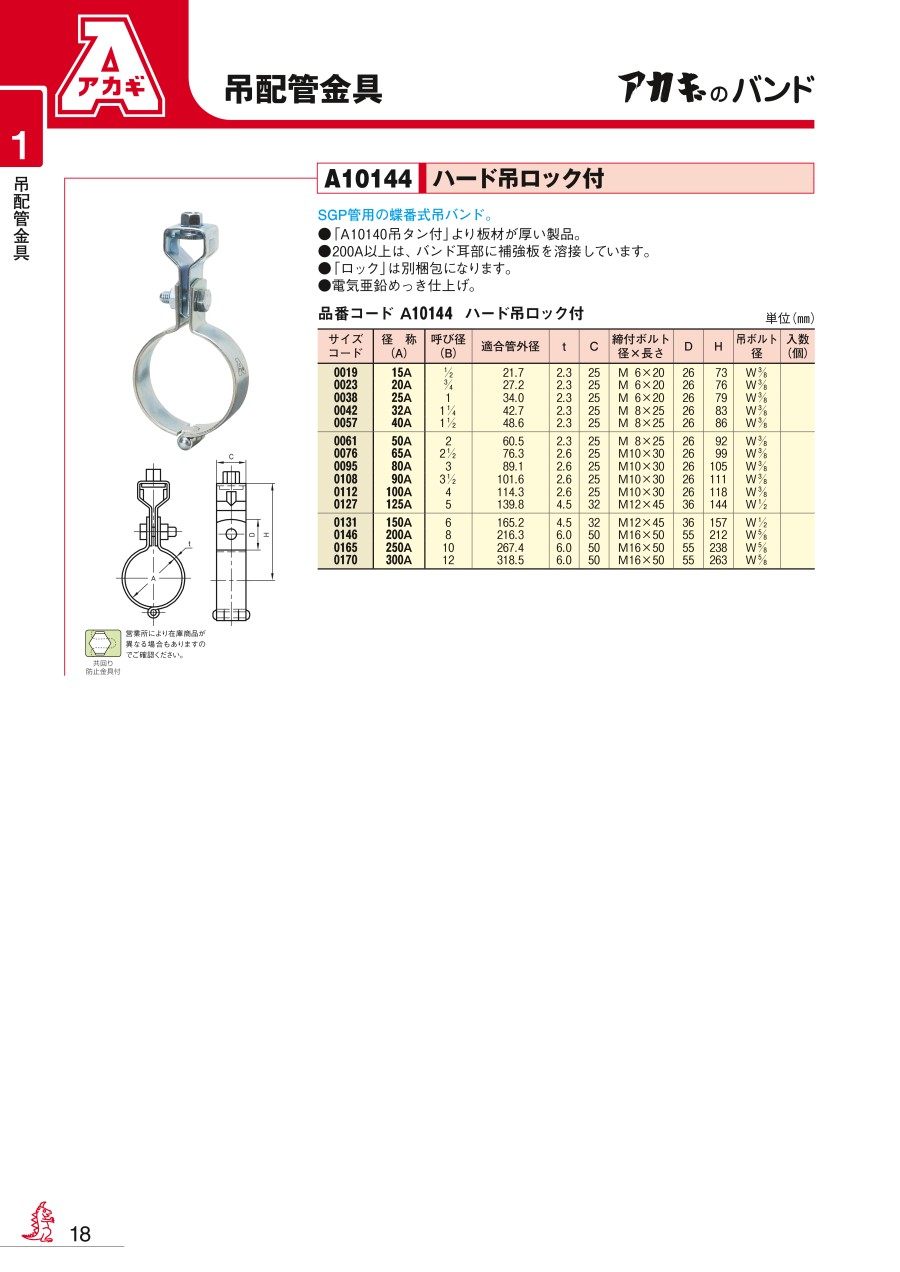

ハード吊ロック付の外観・寸法図

外観

寸法図

ハード吊ロック付の特長

SGP管用の蝶番式吊バンド。
「A10140吊タン付」より板材が厚い製品。
200A以上は、バンド耳部に補強材を溶接している。
電気亜鉛めっき仕上げ。
共回り防止金具付。

※ 「ロック」は別梱包になります。

共回り防止金具

ハード吊ロック付の寸法表

品番コード：A10144

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	H	吊ボルト径
0019	15A	1/2	21.7	2.3	25	M6×20	26	73	W3/8
0023	20A	3/4	27.2	2.3	25	M6×20	26	76	W3/8
0038	25A	1	34.0	2.3	25	M6×20	26	79	W3/8
0042	32A	1 1/4	42.7	2.3	25	M8×25	26	83	W3/8
0057	40A	1 1/2	48.6	2.3	25	M8×25	26	86	W3/8
0061	50A	2	60.5	2.3	25	M8×25	26	92	W3/8
0076	65A	2 1/2	76.3	2.6	25	M10×30	26	99	W3/8
0095	80A	3	89.1	2.6	25	M10×30	26	105	W3/8
0108	90A	3 1/2	101.6	2.6	25	M10×30	26	111	W3/8
0112	100A	4	114.3	2.6	25	M10×30	26	118	W3/8
0127	125A	5	139.8	4.5	32	M12×45	36	144	W1/2
0131	150A	6	165.2	4.5	32	M12×45	36	157	W1/2
0146	200A	8	216.3	6.0	50	M16×50	55	212	W5/8
0165	250A	10	267.4	6.0	50	M16×50	55	238	W5/8
0170	300A	12	318.5	6.0	50	M16×50	55	263	W5/8

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

径称(A)

呼び径(B)

適合管外径

(mm)

最小発注数量

20～30未満	15A	1/2	21.7	1個
20～30未満	20A	3/4	27.2	1個
30～40未満	25A	1	34	1個
40～50未満	32A	1 1/4	42.7	1個
40～50未満	40A	1 1/2	48.6	1個
70～80未満	65A	2 1/2	76.3	1個
80～90未満	80A	3	89.1	1個
100～200未満	90A	3 1/2	101.6	1個
100～200未満	100A	4	114.3	1個
100～200未満	125A	5	139.8	1個
100～200未満	150A	6	165.2	1個

通常単価(税別) (税込単価)	通常出荷日

383円 ( 421円 )	8日目
363円 ( 399円 )	13日目
416円 ( 458円 )	8日目
437円 ( 481円 )	8日目
486円 ( 535円 )	8日目
585円 ( 644円 )	8日目
620円 ( 682円 )	8日目
841円 ( 925円 )	13日目
711円 ( 782円 )	8日目
2,429円 ( 2,672円 )	8日目
2,525円 ( 2,778円 )	8日目

詳細情報

基本情報

基本情報

ハード吊ロック付。
【特長】
・公共工事の基準に適合した板厚と板幅を採用。
・蝶番式吊バンド。
・「A10140吊タン付」より板材が厚い製品。
・200A以上は、バンド耳部に補強材を溶接している。
・共回り防止金具付。
【用途】
・SGP管用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日栄インテック
吊金具・ハンガーストロング吊金具Xシリーズ NHB-X 補強金具（H形鋼用）
NHB-xをH形銅に使用した時の、振動や横揺れ等を防止する為の補強金具。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
