集合管用支持金具 鋳鉄管 床吊タン付
- 通常単価(税別)
- 2,373円
- 税込単価
- 2,610円
A17188の合わせバンドタイプ。【特長】・積水化学工業（株）製ラセンDVLP...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
A16184-0011の仕様・寸法情報
種類
集合配管支持具
材質
スチール
適用管種類
[鋳鉄管] 鋳鉄管
表面処理
[亜鉛メッキ] 電気亜鉛めっき
サイズ
100A
内径 A(φ)
φ114.3
入数(個)
1
-
-
商品情報

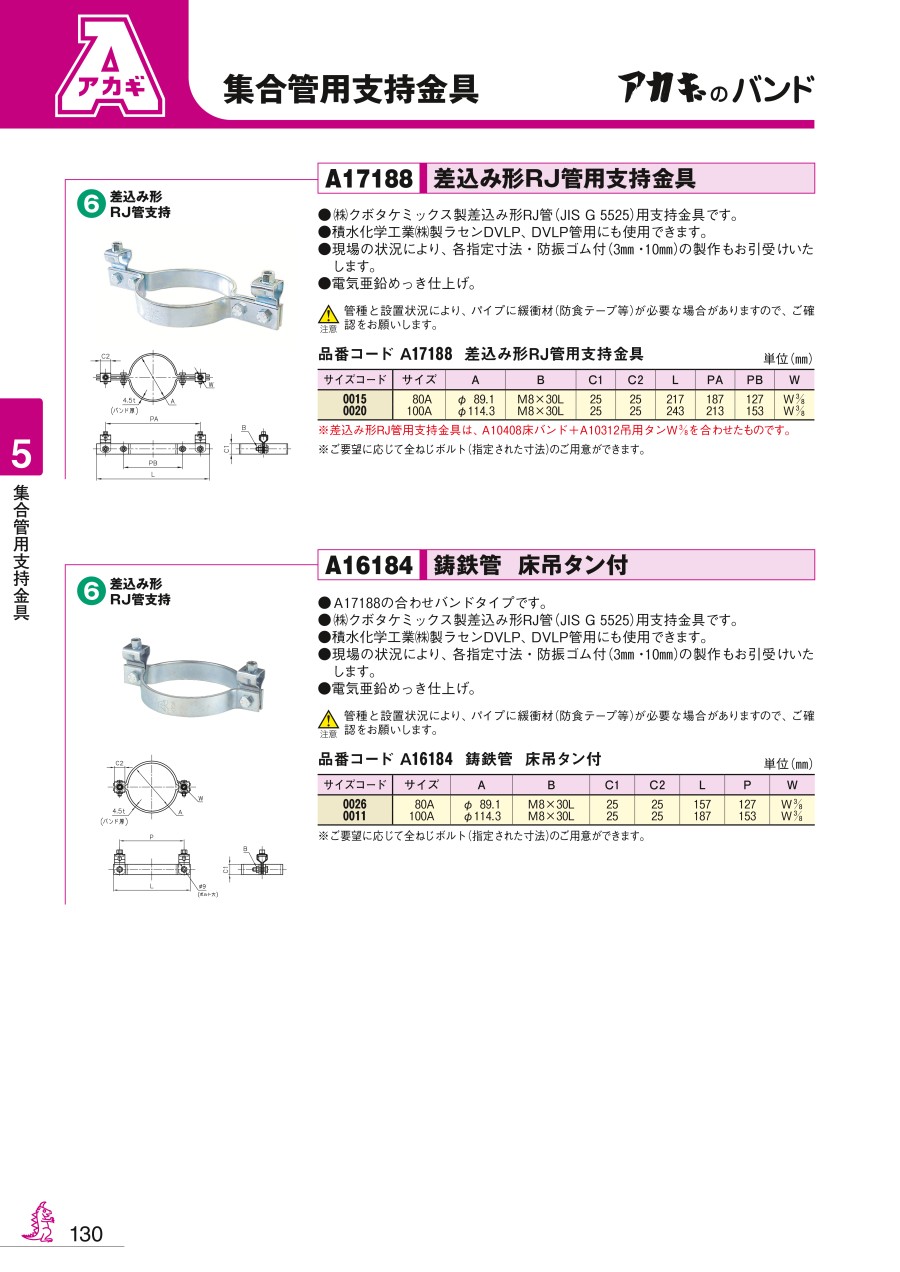

鋳鉄管 床吊タン付の外観・寸法図
外観
寸法図
鋳鉄管 床吊タン付の特長
A17188の合わせバンドタイプ。
（株）クボタ製差込み形RJ管（JIS G 5525）用支持金具。
積水化学工業（株）製ラセンDVLP、DVLP管用にも使用できる。
電気亜鉛めっき仕上げ。
鋳鉄管 床吊タン付の寸法表
品番コード：A16184
（単位：mm）
| サイズコード | サイズ | A | B | C1 | C2 | L | P | W |
|---|---|---|---|---|---|---|---|---|
| 0026 | 80A | φ89.1 | M8×30L | 25 | 25 | 157 | 127 | W3/8 |
| 0011 | 100A | φ114.3 | M8×30L | 25 | 25 | 187 | 153 | W3/8 |
- ※ ご要望に応じて全ねじボルト（指定された寸法）のご用意ができます。
使用上のご注意
管種と設置状況により、パイプに緩衝材（防食テープ等）が必要な場合がありますので、ご確認をお願いします。
詳細情報
基本情報
A17188の合わせバンドタイプ。
【特長】
・積水化学工業（株）製ラセンDVLP、DVLP管用にも使用できる。
・電気亜鉛めっき仕上げ。
【用途】
・（株）クボタ製差込み形RJ管（JIS G 5525）用支持金具。
