メカニカル部品技術窓口
床貫通用金具 TN床バンド（電気亜鉛めっき・ステン）
- 種類
- 床バンド
- 適合管種類
- 耐火二層管（FDP）
- 入数 (個)
- 1
未確定：候補が2型番あります。
商品情報

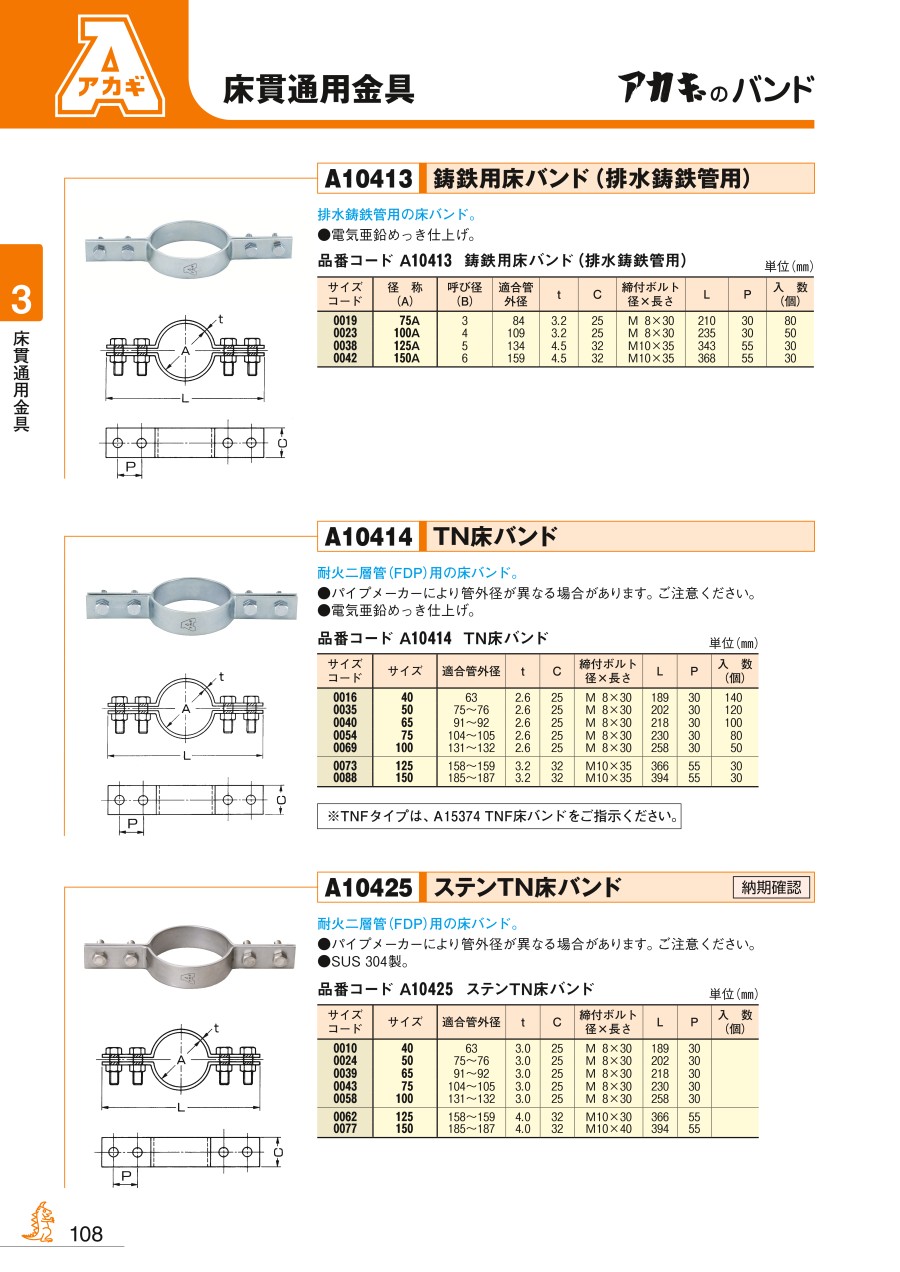

TN床バンドの外観・寸法図
外観
寸法図
TN床バンドの特長
耐火二層管（FDP）用の床バンド。
パイプメーカーにより管外径が異なる場合があります。ご注意ください。
電気亜鉛めっき仕上げ。
TN床バンドの寸法表
品番コード：A10414
（単位：mm）
| サイズ コード |
サイズ | 適合管外径 | t | C | 締付ボルト 径×長さ |
L | P |
|---|---|---|---|---|---|---|---|
| 0016 | 40 | 63 | 2.6 | 25 | M8×30 | 189 | 30 |
| 0035 | 50 | 75～76 | 2.6 | 25 | M8×30 | 202 | 30 |
| 0040 | 65 | 91～92 | 2.6 | 25 | M8×30 | 218 | 30 |
| 0054 | 75 | 104～105 | 2.6 | 25 | M8×30 | 230 | 30 |
| 0069 | 100 | 131～132 | 2.6 | 25 | M8×30 | 258 | 30 |
| 0073 | 125 | 158～159 | 3.2 | 32 | M10×35 | 366 | 55 |
| 0088 | 150 | 185～187 | 3.2 | 32 | M10×35 | 394 | 55 |
ステンTN床バンドの外観・寸法図
外観
寸法図
ステンTN床バンドの特長
耐火二層管（FDP）用の床バンド。
パイプメーカーにより管外径が異なる場合があります。ご注意ください。
SUS304製。
ステンTN床バンドの寸法表
品番コード：A10425
（単位：mm）
| サイズ コード |
サイズ | 適合管外径 | t | C | 締付ボルト 径×長さ |
L | P |
|---|---|---|---|---|---|---|---|
| 0010 | 40 | 63 | 3.0 | 25 | M8×30 | 189 | 30 |
| 0024 | 50 | 75～76 | 3.0 | 25 | M8×30 | 202 | 30 |
| 0039 | 65 | 91～92 | 3.0 | 25 | M8×30 | 218 | 30 |
| 0043 | 75 | 104～105 | 3.0 | 25 | M8×30 | 230 | 30 |
| 0058 | 100 | 131～132 | 3.0 | 25 | M8×30 | 258 | 30 |
| 0062 | 125 | 158～159 | 4.0 | 32 | M10×30 | 366 | 55 |
| 0077 | 150 | 185～187 | 4.0 | 32 | M10×40 | 394 | 55 |
