メカニカル部品技術窓口
床貫通用金具 銅管用床バンド（ゴム付）
未確定：候補が2型番あります。
商品情報
銅管用床バンド（ゴム付）の外観・寸法図
外観
寸法図
銅管用床バンド（ゴム付）の特長
銅管用床バンド。3mmゴム付。
管の表面を支持金具の接触により発生する細かな傷から守る。
電気亜鉛めっき仕上げ。
製品仕様
品番コード：A10412
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管 外径 |
t | C | 締付ボルト径 ×長さ |
L | P |
|---|---|---|---|---|---|---|---|---|
| 0011 | 15A | 1/2 | 15.88 | 3.2 | 25 | M8×25 | 146 | 30 |
| 0026 | 20A | 3/4 | 22.22 | 3.2 | 25 | M8×25 | 152 | 30 |
| 0045 | 25A | 1 | 28.58 | 3.2 | 25 | M8×25 | 159 | 30 |
| 0050 | 32A | 1 1/4 | 34.92 | 3.2 | 25 | M8×25 | 168 | 30 |
| 0064 | 40A | 1 1/2 | 41.28 | 3.2 | 25 | M8×25 | 174 | 30 |
| 0079 | 50A | 2 | 53.98 | 3.2 | 25 | M8×25 | 186 | 30 |
| 0083 | 65A | 2 1/2 | 66.68 | 4.5 | 25 | M8×30 | 204 | 30 |
| 0098 | 80A | 3 | 79.38 | 4.5 | 25 | M8×30 | 217 | 30 |
| 0115 | 100A | 4 | 104.78 | 4.5 | 25 | M8×30 | 243 | 30 |
| 0120 | 125A | 5 | 130.18 | 4.5 | 32 | M10×30 | 348 | 55 |
| 0134 | 150A | 6 | 155.58 | 4.5 | 32 | M10×30 | 374 | 55 |

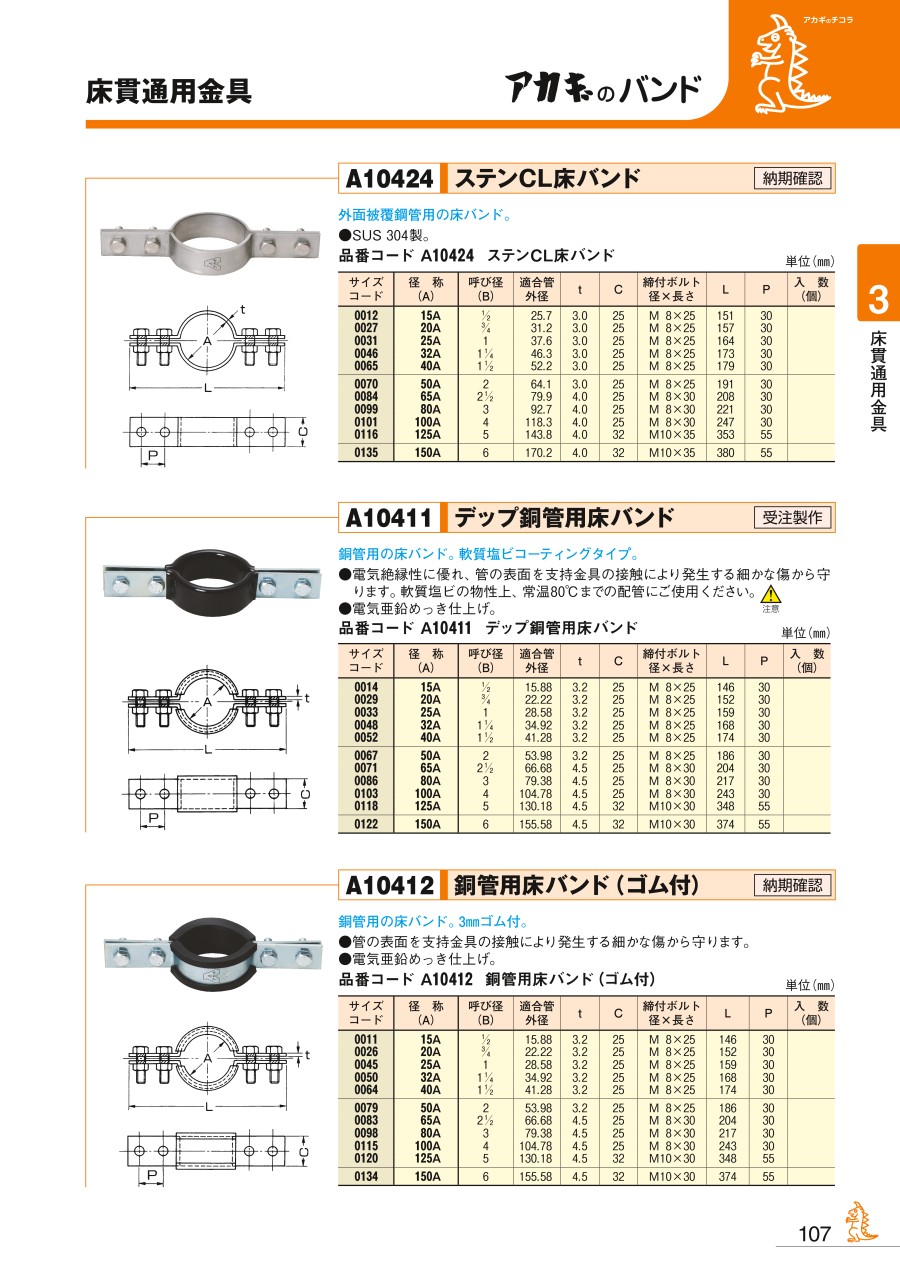

カタログ
