ステンレス配管用 メカニカル継手 めねじ付エルボ

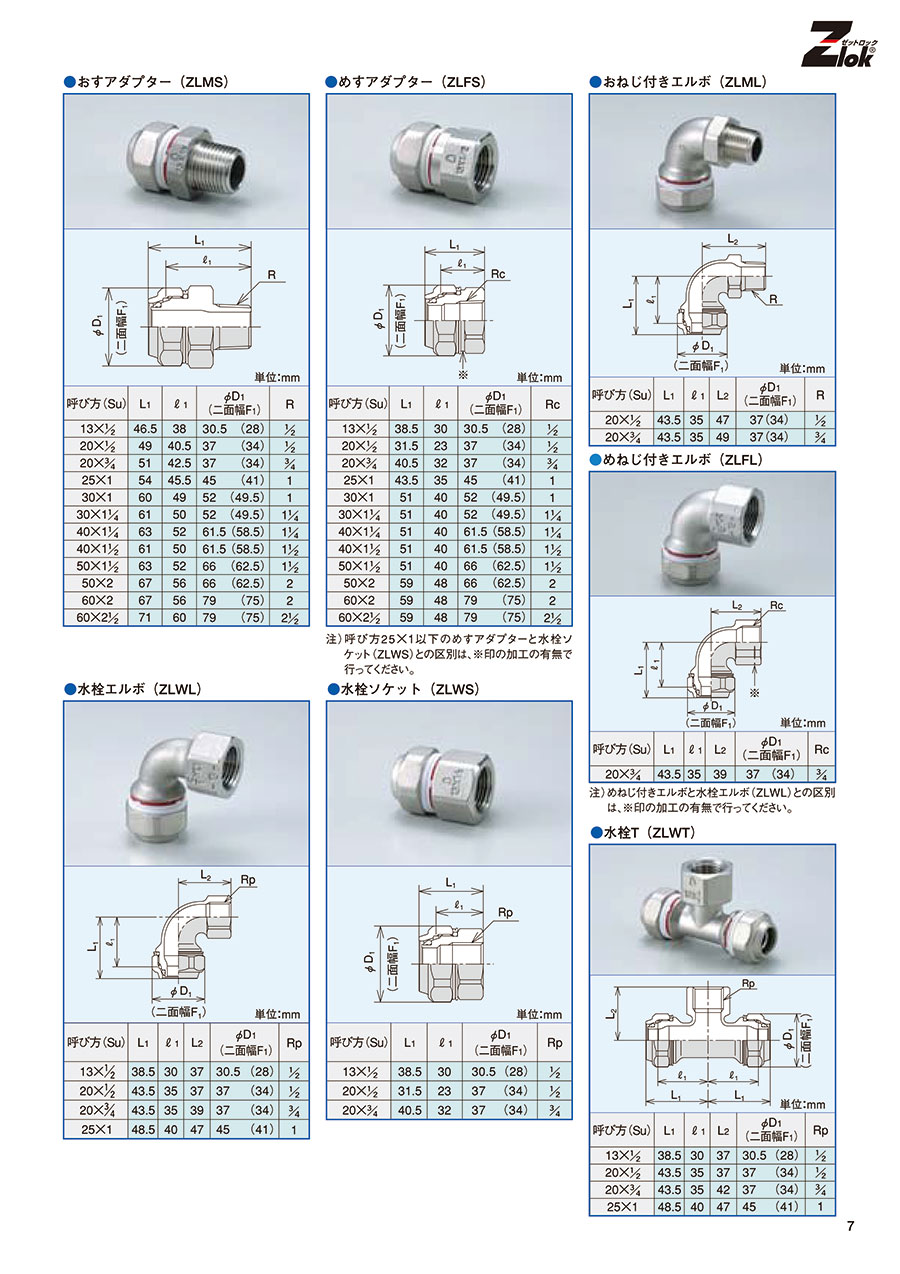

外形図

注）めねじ付きエルボと水栓エルボ（ZLWL）との区別は、※印の加工の有無で行ってください。

製品仕様

• 1.確実なシール
  パッキンに対して、適正な面圧がかかる構造ですから長期にわたって安定したシール性能が得られます。パッキンには、耐久性、耐熱性、および耐塩素水性に優れ、給水装置として使用する際の浸出基準を満足したフッ素ゴム材料を使用しています。
• 2.強い接続
  パイプと継手の接続部がテーパー面であたり、ナットで締め込まれるので、いわゆるクサビ効果により強い接続力が得られます。
• 3.施工ミスの防止
  パッキンは、配管時に継手から取り外す必要がありません。また、管端の拡管加工をしなければ配管できないので、パイプのすっぽ抜けなども防げます。
• 4.締め忘れ防止
  手締めと本締めとを区別する独自のインジケータにより、締め忘れを容易に確認できます。本締めを忘れると水圧試験時に継手部から漏れが発生し、本締め忘れが検知できます。

手締め後

本締め後

• 5.配管作業が容易
  拡管は自動機により、パイプセット後簡単・正確にできます。
  パイプと継手の接続部がぐらつきにくくなっているので、配管の支持・固定が容易です。

適用範囲

• 用途：給水、給湯、冷温水、冷却水用
• 適用管種：JIS G 3448（一般配管用ステンレス鋼鋼管）呼び方13～60Su／JWWA G 115（水道用ステンレス鋼鋼管）呼び径13～50
• 使用圧力範囲：0～1.0MPa（0～2.0MPaの範囲でも使用可能ですが、その範囲で使用される場合は、別途ご相談ください。）
• 使用温度範囲：0～+100℃
• 適用水質：水質基準に関する省令（厚生労働省）、冷凍空調機器用水質ガイドライン「（社）日本冷凍空調工業会」およびステンレス協会水質指針を参考にしてください。

規格表

ナット形状は、呼び方13～25Suは六角です。

注意・禁止事項

薬液、油、下水、蒸気、中水、雨水、井水、河川水、および冷媒配管には使用できません。
