メガフローXカップリング 黄銅製 ブロックタイプ
- 種類
- 分岐
- オス・メス
- ソケット(メス)
- 接続部の種類
- めねじタイプ
- 使用流体
- 圧縮空気
- 本体材質
- 黄銅製
- ねじの種類
- Rc（管用テーパめねじ）
- ねじの呼び(inch)
- 1/2
- バルブ構造
- 片路開閉型
- シール材質
- NBR(ニトリルゴム)
- 使用温度範囲 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- ::1.5
- 仕様
- 標準
MFX-FJ2の仕様・寸法情報
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～60℃ |
| 最高使用圧力 | 1.5MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
主要部品材質図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | ボディ | 末尾無記号：アルミニウム 末尾-B：黄銅、ニッケルめっき |
| （2） | バルブ | 黄銅、ニッケルめっき |
| （3） | パッキンガイド | 黄銅 |
| （4） | プラグガイド | 黄銅、ニッケルめっき |
| （5） | スリーブ | 鋼鉄、ニッケルめっき |
| （6） | レバー | ステンレス |
| （7） | 小ねじ | 鋼鉄、ニッケルめっき |
| （8） | グリップ | ウレタン |
| （9） | パッキン | ウレタン |
| （10） | ボール | 鋼鉄 |
| （11） | ストップリング | ステンレス |
| （12） | スプリング | ステンレス |
| （13） | Oリング | ニトリルゴム |
| （14） | アダプター | ホースタイプ：アルミニウム ねじタイプ：黄銅、ニッケルめっき |
| （15） | ナット | アルミニウム |
| （16） | ストッパーピン | ステンレス |
| （17） | パージリング | ステンレス |

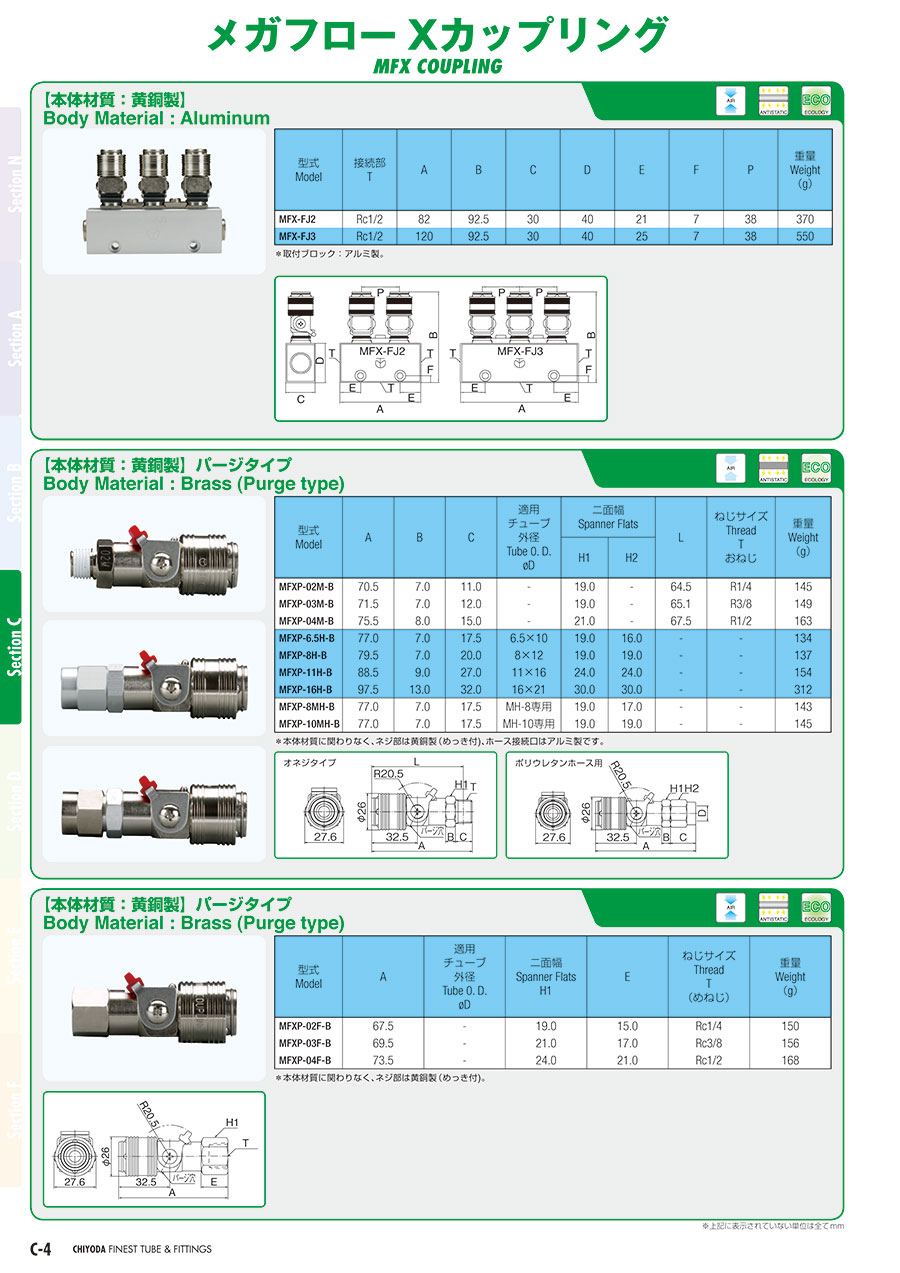

規格表
| 型式 | 接続部 T | A | B | C | D | E | F | P | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| MFX-FJ2 | Rc1/2 | 82 | 92.5 | 30 | 40 | 21 | 7 | 38 | 370 |
| MFX-FJ3 | Rc1/2 | 120 | 92.5 | 30 | 40 | 25 | 7 | 38 | 550 |
※ 取付ブロック：アルミ製。
詳細情報
基本情報
【特長】
・フルフロー設計。
エアツール、機械の性能を最大限に引き出します。
（圧力損失、流量損失、エア漏れ対策を同時に行えます）
・ワンタッチ接続。
ワンタッチ接続、又パージタイプでは2次側（ホース、ツールなど）の残圧を抜く機能で、ホースの鞭打ち現象や、ツールを抜く際の反動を防止します。
・セーフティーロック機能。
プラグを挿入しないとレバーは開きません。
レバーでエアーを遮断しないと、プラグが外れません。
