メガフローXカップリング 黄銅製 パージタイプ めねじタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,198円～2,418円
- 税込単価
- 2,418円～2,660円
大流量カップリングソケット。【特長】・エアツール、機械の性能を最大限に引き出し...
詳細情報を確認する- 種類
- 標準
- オス・メス
- ソケット(メス)
- 接続部の種類
- めねじタイプ
- 使用流体
- 圧縮空気
- 本体材質
- 黄銅製
- ねじの種類
- Rc（管用テーパめねじ）
- バルブ構造
- 片路開閉型
- シール材質
- NBR(ニトリルゴム)
- 使用温度範囲 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- ::1.5
- 仕様
- パージタイプ
商品情報

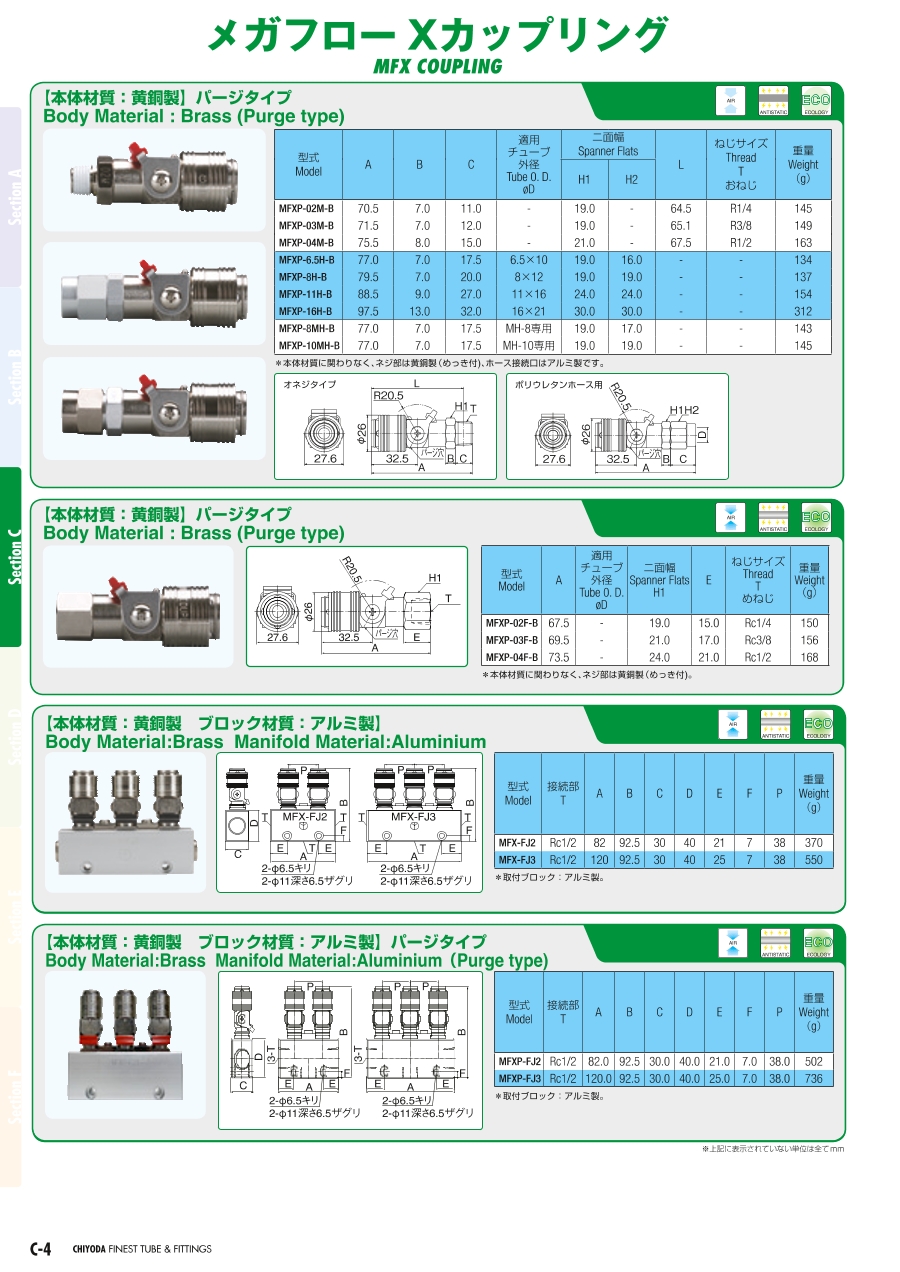

外形図
製品仕様
※ 本体材質に関わりなく､ネジ部は黄銅製（めっき付）。
仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 最高使用圧力 | 1.5MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | ボディ | 末尾無記号：アルミニウム 末尾-B：黄銅、ニッケルめっき |
| （2） | バルブ | 黄銅、ニッケルめっき |
| （3） | パッキンガイド | 黄銅 |
| （4） | プラグガイド | 黄銅、ニッケルめっき |
| （5） | スリーブ | 鋼鉄、ニッケルめっき |
| （6） | レバー | ステンレス |
| （7） | 小ねじ | 鋼鉄、ニッケルめっき |
| （8） | グリップ | ウレタン |
| （9） | パッキン | ウレタン |
| （10） | ボール | 鋼鉄 |
| （11） | ストップリング | ステンレス |
| （12） | スプリング | ステンレス |
| （13） | Oリング | ニトリルゴム |
| （14） | アダプター | ホースタイプ：アルミニウム ねじタイプ：黄銅、ニッケルめっき |
| （15） | ナット | アルミニウム |
| （16） | ストッパーピン | ステンレス |
| （17） | パージリング | ステンレス |
規格表
| 型番 | A | 適用チューブ外径 φD | 二面幅 H1 | E | ねじサイズ T めねじ | 重量 （g） |
|---|---|---|---|---|---|---|
| MFXP-02F-B | 67.5 | - | 19.0 | 15.0 | Rc1/4 | 150 |
| MFXP-03F-B | 69.5 | - | 21.0 | 17.0 | Rc3/8 | 156 |
| MFXP-04F-B | 73.5 | - | 24.0 | 21.0 | Rc1/2 | 168 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,198円 ( 2,418円 ) | 4日目 |
2,198円 ( 2,418円 ) | 在庫品1日目当日出荷可能 |
2,418円 ( 2,660円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
大流量カップリングソケット。
【特長】
・エアツール、機械の性能を最大限に引き出します。
・残圧処理機能付きで、外す際のホースの鞭打ち現象や反動を防止する。
・ロック機能付きで、プラグの誤脱を防ぐ。
・バルブオフ時にのみプラグが接続可能で、接続時の圧力の抵抗がない。
・一般的なカップリングと接続可能。
・ワンタッチ接続、又パージタイプでは2次側（ホース、ツールなど）の残圧を抜く機能で、ホースの鞭打ち現象や、ツールを抜く際の反動を防止します。
・プラグを挿入しないとレバーは開きません。
・レバーでエアーを遮断しないと、プラグが外れません。
【用途】
・サンダーやインパクトレンチなどパワーが必要なエア工具に。コンプレッサーの稼働率低下に。
・ホースやプラグ着脱の際の安全性が求められる現場に最適。
