メガフローXカップリング アルミ製 ウレタンホース用
- 通常単価(税別)
- 2,009円～2,302円
- 税込単価
- 2,210円～2,532円
【特長】・フルフロー設計。 エアツール、機械の性能を最大限に引き出します。 （...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 最高使用圧力 | 1.5MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | ボディ | 末尾無記号：アルミニウム 末尾-B：黄銅、ニッケルめっき |
| （2） | バルブ | 黄銅、ニッケルめっき |
| （3） | パッキンガイド | 黄銅 |
| （4） | プラグガイド | 黄銅、ニッケルめっき |
| （5） | スリーブ | 鋼鉄、ニッケルめっき |
| （6） | レバー | ステンレス |
| （7） | 小ねじ | 鋼鉄、ニッケルめっき |
| （8） | グリップ | ウレタン |
| （9） | パッキン | ウレタン |
| （10） | ボール | 鋼鉄 |
| （11） | ストップリング | ステンレス |
| （12） | スプリング | ステンレス |
| （13） | Oリング | ニトリルゴム |
| （14） | アダプター | ホースタイプ：アルミニウム ねじタイプ：黄銅、ニッケルめっき |
| （15） | ナット | アルミニウム |
| （16） | ストッパーピン | ステンレス |
| （17） | パージリング | ステンレス |

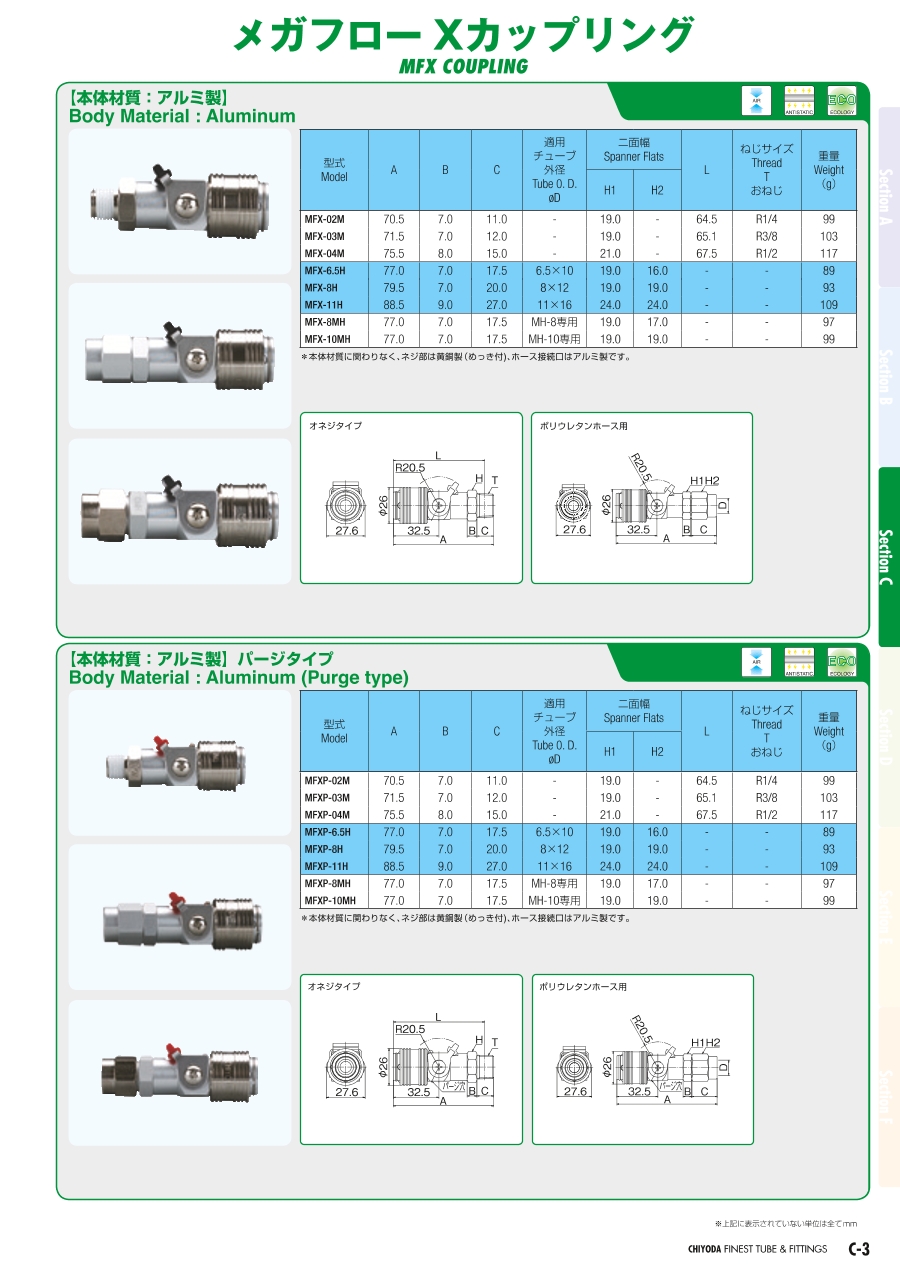

規格表
| 型番 | A | B | C | 適用チューブ外径 φD | 二面幅 | 重量 （g） | |
|---|---|---|---|---|---|---|---|
| H1 | H2 | ||||||
| MFX-6.5H | 77.0 | 7.0 | 17.5 | 6.5×10 | 19.0 | 16.0 | 89 |
| MFX-8H | 79.5 | 7.0 | 20.0 | 8×12 | 19.0 | 19.0 | 93 |
| MFX-11H | 88.5 | 9.0 | 27.0 | 11×16 | 24.0 | 24.0 | 109 |
| MFX-8MH | 77.0 | 7.0 | 17.5 | MH-8専用 | 19.0 | 17.0 | 97 |
| MFX-10MH | 77.0 | 7.0 | 17.5 | MH-10専用 | 19.0 | 19.0 | 99 |
詳細情報
基本情報
【特長】
・フルフロー設計。
エアツール、機械の性能を最大限に引き出します。
（圧力損失、流量損失、エア漏れ対策を同時に行えます）
・ワンタッチ接続。
ワンタッチ接続、又パージタイプでは2次側（ホース、ツールなど）の残圧を抜く機能で、ホースの鞭打ち現象や、ツールを抜く際の反動を防止します。
・セーフティーロック機能。
プラグを挿入しないとレバーは開きません。
レバーでエアーを遮断しないと、プラグが外れません。
