タッチコネクターFUJI ミニスピードコントローラβ
- 通常単価(税別)
- 902円～1,709円
- 税込単価
- 992円～1,880円
小型のスピードコントローラ。【特長】・小型ボディで配管スペースのダウンサイジン...
詳細情報を確認する- 本体形状
- ユニバーサル
- 接続部の種類
- おねじ+ワンタッチ継手
- ねじ部材質
- C3604（黄銅）
- ツマミの種類
- 標準
- ロックナットの種類
- リングナット
- 使用温度範囲 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- 0.05::0.7
- 最高使用圧力 (MPa)
- 0.7
商品情報

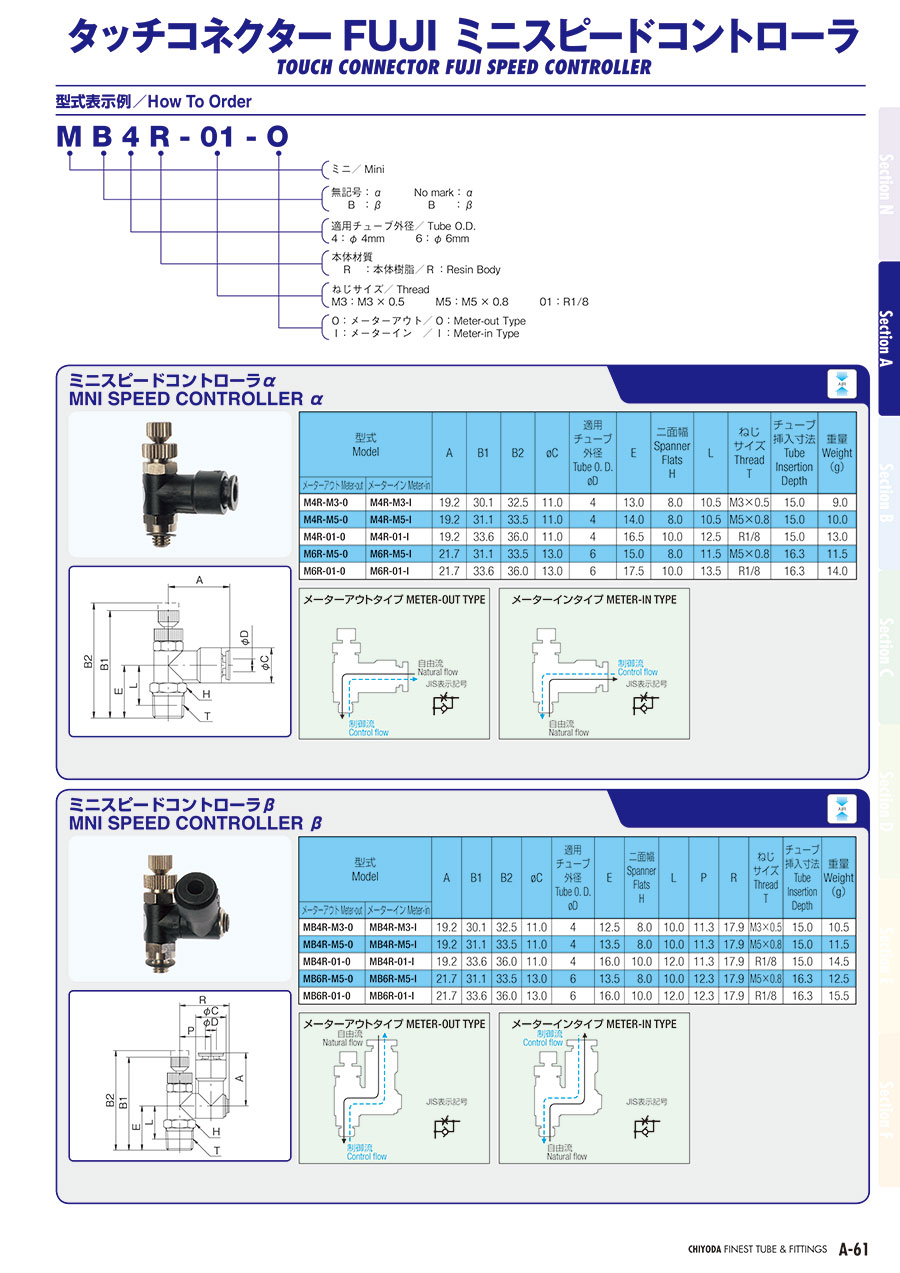

外形図
製品仕様
種類と制御方向
メーターアウトタイプ
メーターインタイプ
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～60℃ |
| 使用圧力範囲 | 0.05MPa～0.7MPa |
| 適用チューブ | TE、TP、MTP（ポリウレタンチューブ）、TN（ナイロンチューブ） |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
主要部品材質図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体樹脂部 | ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅）但し、M3はSUS（ステンレス） |
| （3） | ニードル弁 | SUS（ステンレス） |
| （4） | ロックナット | C3604（黄銅） |
| （5） | パッキン | NBR（ニトリルゴム） |
| （6） | Oリング | NBR（ニトリルゴム） |
規格表
| 型式 | A | B1 | B2 | φC | 適用チューブ外径 φD | E | 二面幅 H | L | P | R | ねじサイズ T | チューブ挿入寸法 | 重量 （g） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| メーターアウト | メーターイン | |||||||||||||
| MB4R-M3-0 | MB4R-M3-I | 19.2 | 30.1 | 32.5 | 11.0 | 4 | 12.5 | 8.0 | 10.0 | 11.3 | 17.9 | M3×0.5 | 15.0 | 10.5 |
| MB4R-M5-0 | MB4R-M5-I | 19.2 | 31.1 | 33.5 | 11.0 | 4 | 13.5 | 8.0 | 10.0 | 11.3 | 17.9 | M5×0.8 | 15.0 | 11.5 |
| MB4R-01-0 | MB4R-01-I | 19.2 | 33.6 | 36.0 | 11.0 | 4 | 16.0 | 10.0 | 12.0 | 11.3 | 17.9 | R1/8 | 15.0 | 14.5 |
| MB6R-M5-0 | MB6R-M5-I | 21.7 | 31.1 | 33.5 | 13.0 | 6 | 13.5 | 8.0 | 10.0 | 12.3 | 17.9 | M5×0.8 | 16.3 | 12.5 |
| MB6R-01-0 | MB6R-01-I | 21.7 | 33.6 | 36.0 | 13.0 | 6 | 16.0 | 10.0 | 12.0 | 12.3 | 17.9 | R1/8 | 16.3 | 15.5 |
型番リスト
詳細情報
基本情報
小型のスピードコントローラ。
【特長】
・小型ボディで配管スペースのダウンサイジングが可能。
・回転ロックリングを採用し、チューブの回し切れを防ぐ。
・オネジ部にはシール加工済み。
【用途】
・ロボット配管や機械配管で、省スペースを求められる配管に。
