千代田通商

ブレードホースカップリングセット

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 3,978円～33,301円

税込単価: 4,376円～36,631円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

【特長】・簡単便利なカップリング付。購入後すぐに使用可能。・用途に応じた2種...

種類
ストレート
芯数 (本)
1
材質
ウレタン
材質ウレタン
ポリウレタン
使用温度範囲(空気時) (℃)
-5::60
使用流体
圧縮空気
使用圧力範囲(空気時) (MPa)
-0.1::1.5
カットサービス対応
なし
真空対応
可
金具種類
カップリング

未確定：候補が64型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

CHS付タイプ

MFX付タイプ

CHS付タイプ

型番			内径×外径（m）	使用ホース長さ（m）
オレンジ	レッド	ライトグリーン	内径×外径（m）	使用ホース長さ（m）
AH-6.5-5-CHS	BH-6.5-5-CHS	LH-6.5-5-CHS	6.5×10	5m
AH-6.5-10-CHS	BH-6.5-10-CHS	LH-6.5-10-CHS	6.5×10	10m
AH-6.5-20-CHS	BH-6.5-20-CHS	LH-6.5-20-CHS	6.5×10	20m
AH-6.5-30-CHS	BH-6.5-30-CHS	LH-6.5-30-CHS	6.5×10	30m
AH-8-5-CHS	BH-8-5-CHS	LH-8-5-CHS	8×12	5m
AH-8-10-CHS	BH-8-10-CHS	LH-8-10-CHS	8×12	10m
AH-8-20-CHS	BH-8-20-CHS	LH-8-20-CHS	8×12	20m
AH-8-30-CHS	BH-8-30-CHS	LH-8-30-CHS	8×12	30m
AH-11-5-CHS	-	LH-11-5-CHS	11×16	5m
AH-11-10-CHS	-	LH-11-10-CHS	11×16	10m
AH-11-20-CHS	-	LH-11-20-CHS	11×16	20m
AH-11-30-CHS	-	LH-11-30-CHS	11×16	30m

MFX付タイプ

型番			内径×外径（m）	使用ホース長さ（m）
オレンジ	レッド	ライトグリーン	内径×外径（m）	使用ホース長さ（m）
AH-6.5-5-MFX	BH-6.5-5-MFX	LH-6.5-5-MFX	6.5×10	5m
AH-6.5-10-MFX	BH-6.5-10-MFX	LH-6.5-10-MFX	6.5×10	10m
AH-6.5-20-MFX	BH-6.5-20-MFX	LH-6.5-20-MFX	6.5×10	20m
AH-6.5-30-MFX	BH-6.5-30-MFX	LH-6.5-30-MFX	6.5×10	30m
AH-8-5-MFX	BH-8-5-MFX	LH-8-5-MFX	8×12	5m
AH-8-10-MFX	BH-8-10-MFX	LH-8-10-MFX	8×12	10m
AH-8-20-MFX	BH-8-20-MFX	LH-8-20-MFX	8×12	20m
AH-8-30-MFX	BH-8-30-MFX	LH-8-30-MFX	8×12	30m
AH-11-5-MFX	-	LH-11-5-MFX	11×16	5m
AH-11-10-MFX	-	LH-11-10-MFX	11×16	10m
AH-11-20-MFX	-	LH-11-20-MFX	11×16	20m
AH-11-30-MFX	-	LH-11-30-MFX	11×16	30m

型番リスト

表示件数

型番

最小曲げ半径

(mm)

色

外径

(φ)

内径

(φ)

外径【区分】

内径【区分】

長さ

(m)

カップリング仕様

金具材質

最小発注数量

50	オレンジ	10	6.5	～10	～7	5	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	オレンジ	10	6.5	～10	～7	5	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	オレンジ	10	6.5	～10	～7	10	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	オレンジ	10	6.5	～10	～7	10	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	オレンジ	10	6.5	～10	～7	20	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	オレンジ	10	6.5	～10	～7	20	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	オレンジ	10	6.5	～10	～7	30	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	オレンジ	10	6.5	～10	～7	30	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	オレンジ	12	8	～15	～8	5	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	オレンジ	12	8	～15	～8	5	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	オレンジ	12	8	～15	～8	10	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	オレンジ	12	8	～15	～8	10	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	オレンジ	12	8	～15	～8	20	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	オレンジ	12	8	～15	～8	20	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	オレンジ	12	8	～15	～8	30	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	オレンジ	12	8	～15	～8	30	安全ロック付大容量タイプ(MFX)	アルミ	1個
80	オレンジ	16	11	～20	～15	5	汎用タイプ(CHS)	ブラス（真鍮）	1個
80	オレンジ	16	11	～20	～15	5	安全ロック付大容量タイプ(MFX)	アルミ	1個
80	オレンジ	16	11	～20	～15	10	汎用タイプ(CHS)	ブラス（真鍮）	1個
80	オレンジ	16	11	～20	～15	10	安全ロック付大容量タイプ(MFX)	アルミ	1個
80	オレンジ	16	11	～20	～15	20	汎用タイプ(CHS)	ブラス（真鍮）	1個
80	オレンジ	16	11	～20	～15	20	安全ロック付大容量タイプ(MFX)	アルミ	1個
80	オレンジ	16	11	～20	～15	30	汎用タイプ(CHS)	ブラス（真鍮）	1個
80	オレンジ	16	11	～20	～15	30	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	赤	10	6.5	～10	～7	5	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	赤	10	6.5	～10	～7	5	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	赤	10	6.5	～10	～7	10	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	赤	10	6.5	～10	～7	10	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	赤	10	6.5	～10	～7	20	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	赤	10	6.5	～10	～7	20	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	赤	10	6.5	～10	～7	30	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	赤	10	6.5	～10	～7	30	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	赤	12	8	～15	～8	5	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	赤	12	8	～15	～8	5	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	赤	12	8	～15	～8	10	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	赤	12	8	～15	～8	10	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	赤	12	8	～15	～8	20	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	赤	12	8	～15	～8	20	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	赤	12	8	～15	～8	30	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	赤	12	8	～15	～8	30	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	[緑] ライトグリーン	10	6.5	～10	～7	5	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	[緑] ライトグリーン	10	6.5	～10	～7	5	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	[緑] ライトグリーン	10	6.5	～10	～7	10	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	[緑] ライトグリーン	10	6.5	～10	～7	10	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	[緑] ライトグリーン	10	6.5	～10	～7	20	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	[緑] ライトグリーン	10	6.5	～10	～7	20	安全ロック付大容量タイプ(MFX)	アルミ	1個
50	[緑] ライトグリーン	10	6.5	～10	～7	30	汎用タイプ(CHS)	ブラス（真鍮）	1個
50	[緑] ライトグリーン	10	6.5	～10	～7	30	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	[緑] ライトグリーン	12	8	～15	～8	5	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	[緑] ライトグリーン	12	8	～15	～8	5	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	[緑] ライトグリーン	12	8	～15	～8	10	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	[緑] ライトグリーン	12	8	～15	～8	10	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	[緑] ライトグリーン	12	8	～15	～8	20	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	[緑] ライトグリーン	12	8	～15	～8	20	安全ロック付大容量タイプ(MFX)	アルミ	1個
60	[緑] ライトグリーン	12	8	～15	～8	30	汎用タイプ(CHS)	ブラス（真鍮）	1個
60	[緑] ライトグリーン	12	8	～15	～8	30	安全ロック付大容量タイプ(MFX)	アルミ	1個
80	[緑] ライトグリーン	16	11	～20	～15	5	汎用タイプ(CHS)	ブラス（真鍮）	1個
80	[緑] ライトグリーン	16	11	～20	～15	5	安全ロック付大容量タイプ(MFX)	アルミ	1個
80	[緑] ライトグリーン	16	11	～20	～15	10	汎用タイプ(CHS)	ブラス（真鍮）	1個
80	[緑] ライトグリーン	16	11	～20	～15	10	安全ロック付大容量タイプ(MFX)	アルミ	1個

通常単価(税別) (税込単価)	通常出荷日

3,978円 ( 4,376円 )	6日目
5,074円 ( 5,581円 )	6日目
5,458円 ( 6,004円 )	6日目
6,893円 ( 7,582円 )	6日目
9,535円 ( 10,489円 )	6日目
10,885円 ( 11,974円 )	6日目
11,989円 ( 13,188円 )	6日目
13,156円 ( 14,472円 )	6日目
4,716円 ( 5,188円 )	3日目
5,827円 ( 6,410円 )	6日目
7,292円 ( 8,021円 )	6日目
8,872円 ( 9,759円 )	6日目
11,148円 ( 12,263円 )	6日目
12,316円 ( 13,548円 )	6日目
15,820円 ( 17,402円 )	6日目
16,987円 ( 18,686円 )	6日目
8,583円 ( 9,441円 )	6日目
9,769円 ( 10,746円 )	6日目
12,652円 ( 13,917円 )	6日目
13,586円 ( 14,945円 )	6日目
23,400円 ( 25,740円 )	6日目
23,397円 ( 25,737円 )	6日目
32,368円 ( 35,605円 )	6日目
33,301円 ( 36,631円 )	6日目
3,978円 ( 4,376円 )	6日目
5,074円 ( 5,581円 )	6日目
5,793円 ( 6,372円 )	6日目
6,893円 ( 7,582円 )	6日目
9,535円 ( 10,489円 )	2日目
10,885円 ( 11,974円 )	6日目
11,989円 ( 13,188円 )	6日目
13,156円 ( 14,472円 )	6日目
4,716円 ( 5,188円 )	6日目
5,827円 ( 6,410円 )	6日目
7,292円 ( 8,021円 )	6日目
8,872円 ( 9,759円 )	6日目
11,148円 ( 12,263円 )	6日目
12,316円 ( 13,548円 )	6日目
15,820円 ( 17,402円 )	6日目
16,987円 ( 18,686円 )	6日目
3,978円 ( 4,376円 )	6日目
5,074円 ( 5,581円 )	6日目
5,793円 ( 6,372円 )	6日目
6,893円 ( 7,582円 )	6日目
9,535円 ( 10,489円 )	1日目
10,885円 ( 11,974円 )	6日目
11,989円 ( 13,188円 )	6日目
13,156円 ( 14,472円 )	6日目
4,716円 ( 5,188円 )	6日目
5,827円 ( 6,410円 )	6日目
7,292円 ( 8,021円 )	6日目
8,872円 ( 9,759円 )	6日目
11,148円 ( 12,263円 )	6日目
12,316円 ( 13,548円 )	6日目
15,820円 ( 17,402円 )	6日目
16,987円 ( 18,686円 )	6日目
8,583円 ( 9,441円 )	1日目
9,943円 ( 10,937円 )	6日目
12,652円 ( 13,917円 )	6日目
13,586円 ( 14,945円 )	6日目

基本情報

基本情報

【特長】
・簡単便利なカップリング付。
購入後すぐに使用可能。
・用途に応じた2種類のカップリング。
汎用タイプ（CHS）と、安全ロック機能付大容量タイプ（MFX）の2種類をご用意。

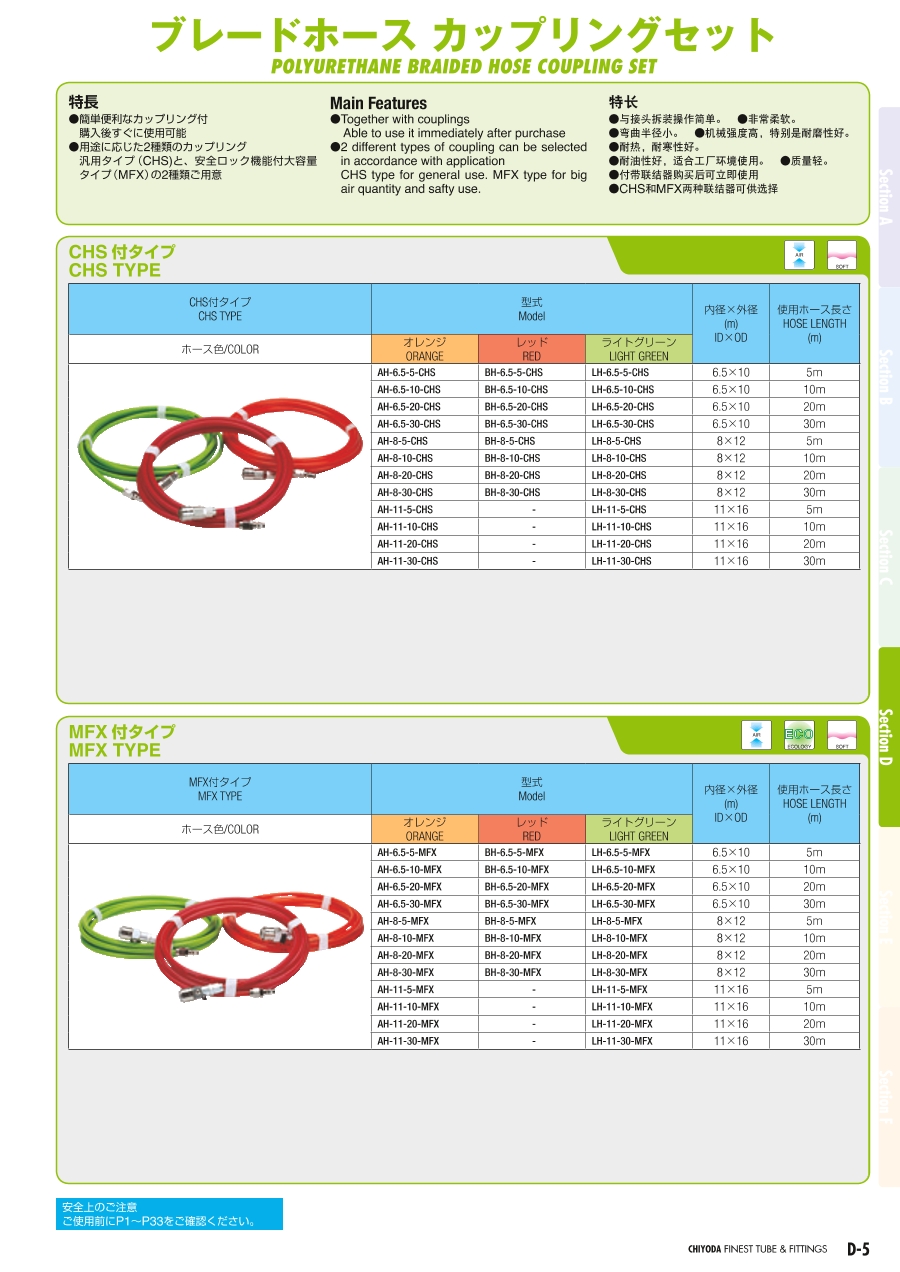

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
ブレードホース（ポリウレタン製）
ブレードホース単体です。耐油性に優れ、工場内エア配管に適しています。ウレタンやナイロンの単層チューブより、継手との装着性に優れています。非常にソフトで、ホースフィッティングタイプの継手に簡単に接続可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブレードホースカップリングセットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qカップリングの変更は可能ですか？

特注品にて対応可能です。詳しくはお問い合わせ下さい。
