ユニホールドタイプブロック
- 通常単価(税別)
- 149円～2,256円
- 税込単価
- 164円～2,482円
配管の分岐を容易に行えるユニホールドタイプブロック。配管口は45度回転します。
詳細情報を確認する- 配管口タイプ
- ユニホールド(ブロック単体)
未確定：候補が26型番あります。
商品情報
外形図
ユニホールドネジタイプポート取出し供給ブロック
ユニホールドタッチコネクタータイプポート取出し供給ブロック
ユニホールドタッチコネクターFUJI タイプポート取出し供給ブロック
製品仕様
供給ブロック
ポート取出しブロック（ネジ1 ポートタイプ）
ポート取出しブロック（ネジ2 ポートタイプ）
ポート取出し供給ブロック（ネジタイプ）
ポート取出しブロック（タッチコネクター1 ポートタイプ）
ポート取出しブロック（タッチコネクター2 ポートタイプ）
ポート取出し供給ブロック（タッチコネクタータイプ）
ポート取出しブロック（タッチコネクターFUJI1ポートタイプ）
ポート取出しブロック（タッチコネクターFUJI2 ポートタイプ）
ポート取出し供給ブロック（タッチコネクターFUJIタイプ）
回路ストップバルブ
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～60℃ |
| 最高使用圧力 | 1MPa |
| 適用チューブ | TE、TP、MTP（ウレタンチューブ）、TN（ナイロンチューブ） |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
| 部品名 | 材質 |
|---|---|
| 本体 固定部 ブロック | C3604（黄銅） C3604（黄銅） |
| ストッパー | ポリアセタール |
| リリースリング | 亜鉛合金（ニッケルメッキ黒色） |
| リリースレバー | 亜鉛合金（黄銅メッキ） |
| ストップリング | SUS（ステンレス） |
| Oリング | NBR（ニトリルゴム） |
規格表

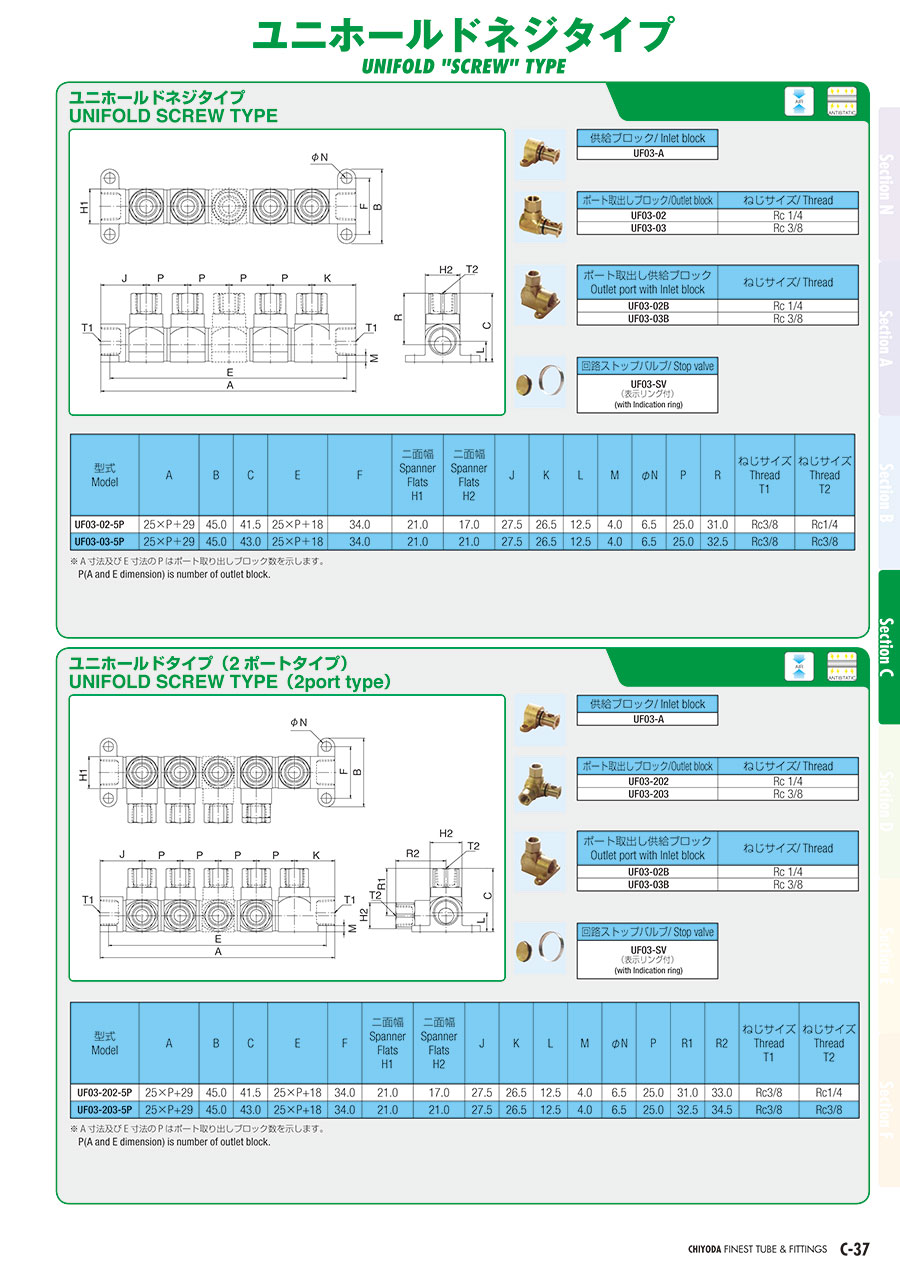

ユニホールドネジタイプ
| 供給ブロック | ポート取出しブロック | ポート取出し供給ブロック | 回路ストップバルブ | B | C | F | ニ面幅 H1 | ニ面幅 H2 | K | L | M | φN | R | ねじサイズ T1 | ねじサイズ T2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UF03-A | UF03-02 | UF03-202 | UF03-02B | UF03-SV （表示リング付） | 45.0 | 41.5 | 34.0 | 21.0 | 17.0 | 26.5 | 12.5 | 4.0 | 6.5 | 31.0 | Rc3/8 | Rc1/4 |
| UF03-03 | UF03-203 | UF03-03B | 45.0 | 43.0 | 34.0 | 21.0 | 21.0 | 26.5 | 12.5 | 4.0 | 6.5 | 32.5 | Rc3/8 | Rc3/8 | ||
ユニホールドタッチコネクタータイプ
| 供給ブロック | ポート取出しブロック | ポート取出し供給ブロック | 回路ストップバルブ | B | C | 適用 チューブ外径 φD | F | H | K | L | M | φN | R | ねじサイズ T | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UF03-A | UF03-T8 | UF03-2T8 | UF03-T8B | UF03-SV （表示リング付） | 45.0 | 53.5 | 8 | 34.0 | 21.0 | 26.5 | 12.5 | 4.0 | 6.5 | 43.0 | Rc3/8 |
| UF03-T10 | UF03-2T10 | UF03-T10B | 45.0 | 58.0 | 10 | 34.0 | 21.0 | 26.5 | 12.5 | 4.0 | 6.5 | 47.5 | Rc3/8 | ||
| UF03-T12 | UF03-2T12 | UF03-T12B | 45.0 | 64.5 | 12 | 34.0 | 21.0 | 26.5 | 12.5 | 4.0 | 6.5 | 54.0 | Rc3/8 | ||
ユニホールドタッチコネクターFUJI タイプ
| 供給ブロック | ポート取出しブロック | ポート取出し供給ブロック | 回路ストップバルブ | B | C | 適用 チューブ 外径 φD | F | H | K | L | M | φN | R | ねじサイズ T | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UF03-A | UF03-F8 | UF03-2F8 | UF03-F8B | UF03-SV （表示リング付） | 45.0 | 43.0 | 8 | 34.0 | 21.0 | 26.5 | 12.5 | 4.0 | 6.5 | 32.5 | Rc3/8 |
| UF03-F10 | UF03-2F10 | UF03-F10B | 45.0 | 44.8 | 10 | 34.0 | 21.0 | 26.5 | 12.5 | 4.0 | 6.5 | 34.3 | Rc3/8 | ||
| UF03-F12 | UF03-2F12 | UF03-F12B | 45.0 | 49.9 | 12 | 34.0 | 21.0 | 26.5 | 12.5 | 4.0 | 6.5 | 39.4 | Rc3/8 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,277円 ( 1,405円 ) | 3日目 |
1,154円 ( 1,269円 ) | 3日目 |
1,321円 ( 1,453円 ) | 4日目 |
1,286円 ( 1,415円 ) | 3日目 |
1,872円 ( 2,059円 ) | 3日目 |
1,914円 ( 2,105円 ) | 3日目 |
2,010円 ( 2,211円 ) | 3日目 |
1,966円 ( 2,163円 ) | 3日目 |
2,046円 ( 2,251円 ) | 3日目 |
2,256円 ( 2,482円 ) | 3日目 |
1,678円 ( 1,846円 ) | 6日目 |
1,767円 ( 1,944円 ) | 3日目 |
805円 ( 886円 ) | 6日目 |
1,364円 ( 1,500円 ) | 6日目 |
1,252円 ( 1,377円 ) | 3日目 |
1,391円 ( 1,530円 ) | 6日目 |
1,276円 ( 1,404円 ) | 6日目 |
1,442円 ( 1,586円 ) | 6日目 |
1,321円 ( 1,453円 ) | 3日目 |
149円 ( 164円 ) | 6日目 |
1,416円 ( 1,558円 ) | 6日目 |
1,303円 ( 1,433円 ) | 3日目 |
1,452円 ( 1,597円 ) | 3日目 |
1,337円 ( 1,471円 ) | 3日目 |
1,557円 ( 1,713円 ) | 6日目 |
1,442円 ( 1,586円 ) | 6日目 |
