千代田通商

ラインスパイラルホース

カタログ |

通常単価(税別): 2,875円～6,689円

税込単価: 3,163円～7,358円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

【特長】・ソフトスパイラル：WSスパイラルのソフトタイプで、引き回しが非常に軽...

種類
スパイラル
芯数 (本)
1
材質
ウレタン
材質ウレタン
ポリウレタン
使用温度範囲(空気時) (℃)
-5::60
使用流体
圧縮空気
使用圧力範囲(空気時) (MPa)
-0.1::0.6
外径 (φ)
8
内径 (φ)
5
カットサービス対応
なし
外径【区分】
～8
内径【区分】
～5
真空対応
可
継手
G1/4
継手メッキ
継手メッキ付

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	圧縮空気	真空
使用温度範囲	-5～+60℃
破壊圧力	2.3MPa
最高使用圧力	0.6MPa	-100kPa

※ 上記の圧力数値は常温時（20℃）に測定したものです。
※ 凍結無き事。

規格表

型番（）内はBG50セット型番	ホースサイズ	使用範囲（mm）	A （mm）	B （mm）	C （mm）	D （mm）	φE （mm）	標準継手	重量（ガンセット）（g）
WL804（LS804-50）	5×8	2,450	810	300	410	100	30	G1/4	247（258）
WL806（LS806-50）	5×8	3,650	1,040	300	640	100	30	G1/4	321（432）
WL808（LS808-50）	5×8	4,750	1,280	300	880	100	30	G1/4	395（506）

※ WL：継手全て（めっき付）B側、H5-G2FU-Ni D側、H5-G2F-Ni+N-2M-2M-Ni
※ LS：継手全て（めっき付）B側、H5-2MU-Ni+BG-50 D側、H5-G2F-Ni

選定サポート情報

型番表示例

型番リスト

表示件数

型番

色

使用範囲

(mm)

ブローガン

トラスココード

最小発注数量

[青] ネイビーブルー	2450	あり	376-1614	1個
[青] ネイビーブルー	3650	あり	376-1622	1個
[青] ネイビーブルー	4750	あり	376-1631	1個
[青] ネイビーブルー	2450	なし	-	1個
黄	2450	なし	-	1個
[青] ネイビーブルー	3650	なし	-	1個
黄	3650	なし	-	1個
[青] ネイビーブルー	4750	なし	-	1個
黄	4750	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

6,349円 ( 6,984円 )	在庫品1日目当日出荷可能
5,814円 ( 6,395円 )	5日目
6,689円 ( 7,358円 )	5日目
3,774円 ( 4,151円 )	2日目
2,875円 ( 3,163円 )	6日目
4,236円 ( 4,660円 )	9日目
3,362円 ( 3,698円 )	6日目
4,698円 ( 5,168円 )	2日目
3,579円 ( 3,937円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・ソフトスパイラル：WSスパイラルのソフトタイプで、引き回しが非常に軽く、手元作業に適したスパイラルです。
・スパイラル同士の絡み付き軽減：TPSなどのスパイラルに比べ、30%程度細く巻くことにより多数スパイラル使用時に、スパイラル同士の絡み付きを軽減できます。
・優れた耐油性：工場内エアー配管に最適。
・＊LS000-50はWLスパイラルにブローガンBG-50をセットしたスパライルです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

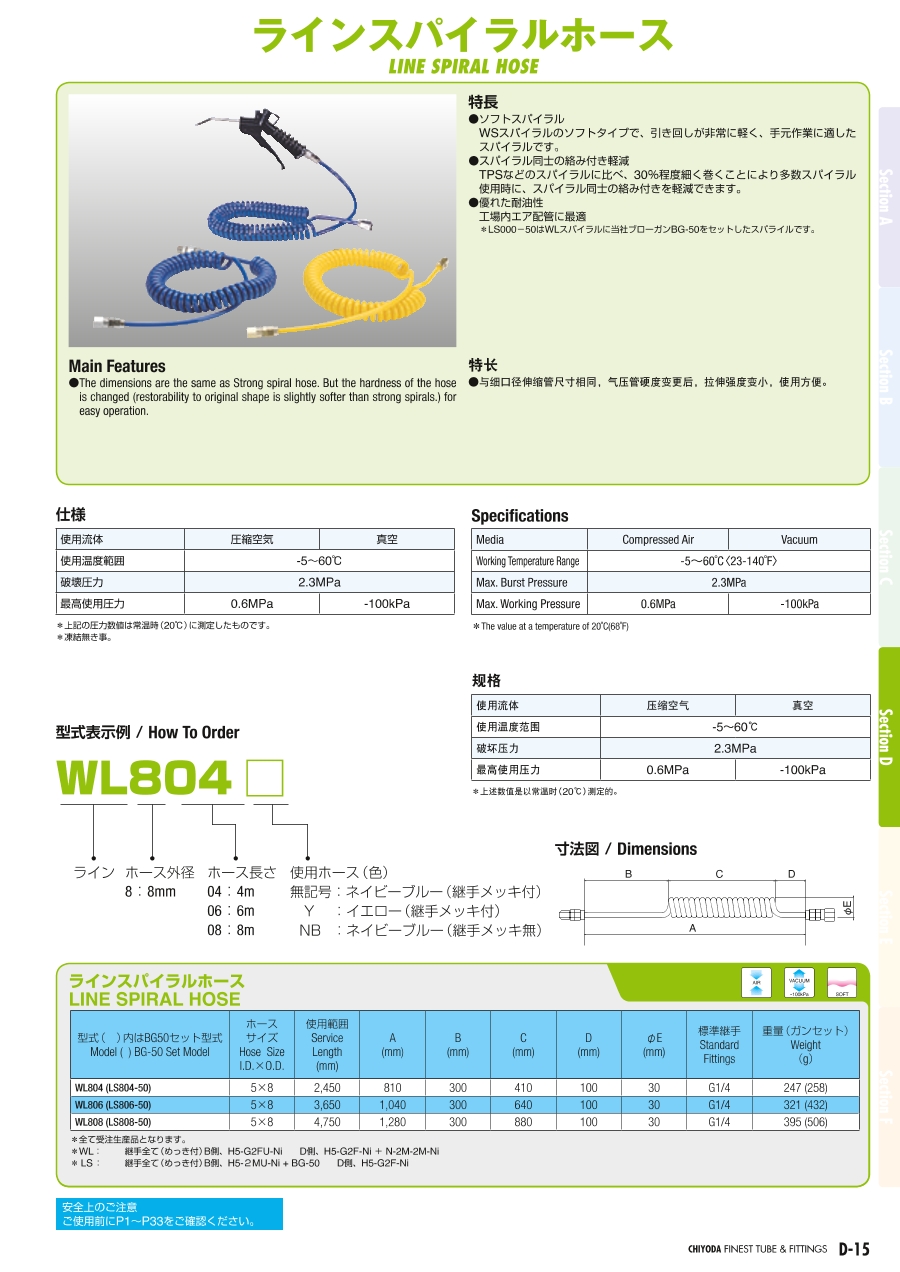

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

千代田通商
ニューマティックブローガン BG-50シリーズ
スパイラル部が一般的なものより30％程度細く、同時に多数のスパイラルホースを使用する際にホース同士の絡みつきを防止します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
