タッチコネクターFUJI Hタイプ メイルエルボ

タッチコネクターFUJI Hタイプ メイルエルボ

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が14型番あります。
数量：

商品情報

外形図

外形図

製品仕様

外観

注）エルボ本体は亜鉛ダイカスト製、空気専用

タッチコネクターFUJI Hタイプ共通の仕様

使用流体圧縮空気工業用水
使用温度範囲-5～+60℃+5～+40℃
最高使用圧力1MPa0.3MPa
適用チューブエルフレックスチューブLE、LE-S、ALE
カバーチューブ CTP
  • ※ 工業用水圧はウォーターハンマーを考慮しております。
  • ※ ボディー材質が亜鉛合金製は圧縮空気にのみ適用。（ボディーカラーシルバータイプ）
  • ※ 凍結無き事。

■主要部品材質

構造図

構造図

Part NO.部品名材質
（1）ボディ亜鉛ダイカスト
（2）リリースリングC3604（黄銅）
（3）ロックリングリン青銅
（4）ストップワッシャーC3604（黄銅）
（5）注1）アダプターC3604（黄銅）
（6）ストップリングSUS（ステンレス）
（7）OリングNBR（ニトリルゴム）

注1）雄ねじタイプにはシール加工が施されています。

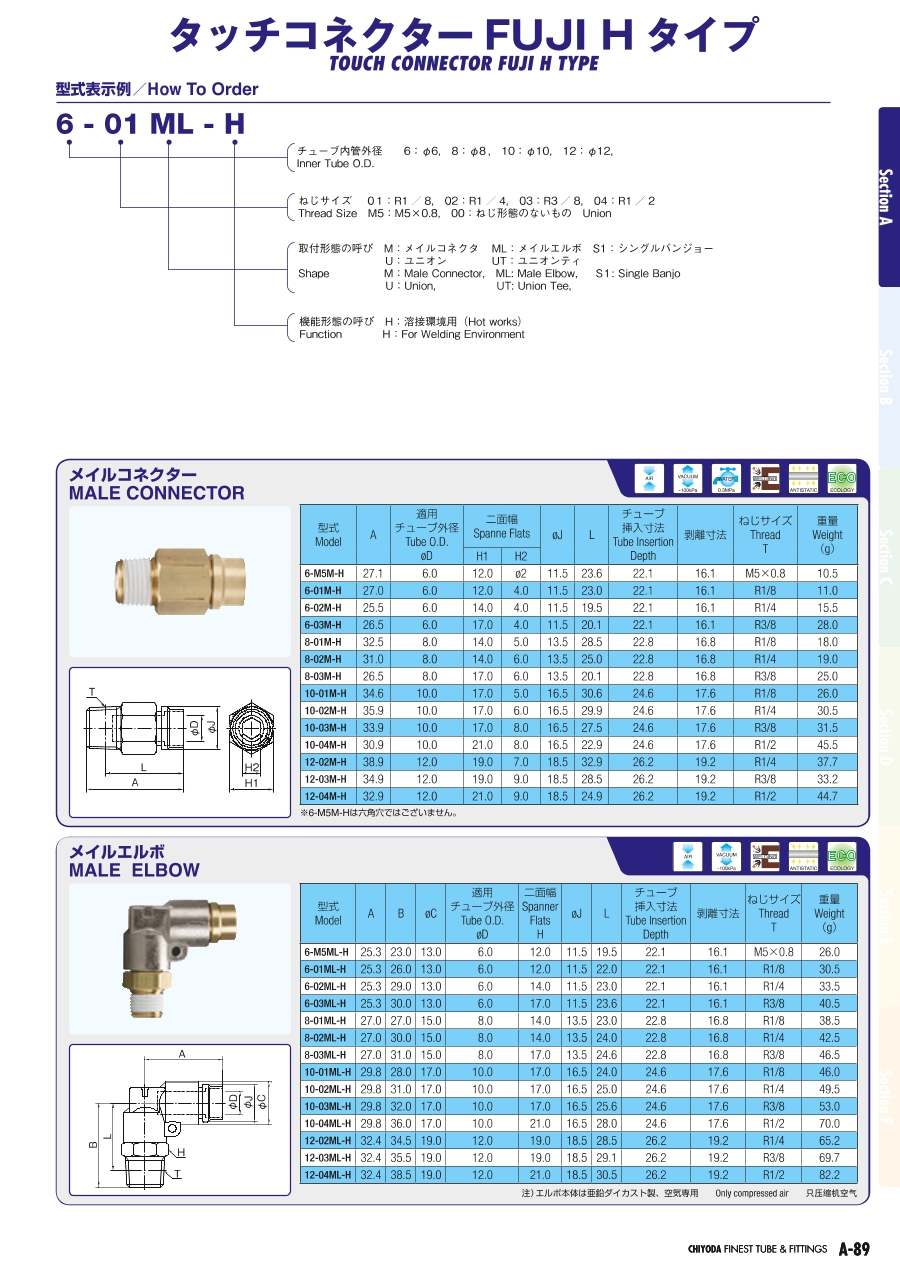

規格表

型番ABφC適用チューブ外径
φD		ニ面幅
H		φJLチューブ挿入寸法剥離寸法ねじサイズ
T		重量
（g）
6-M5ML-H25.323.013.06.012.011.519.522.116.1M5×0.826.0
6-01ML-H25.326.013.06.012.011.522.022.116.1R1/830.5
6-02ML-H25.329.013.06.014.011.523.022.116.1R1/433.5
6-03ML-H25.330.013.06.017.011.523.622.116.1R3/840.5
8-01ML-H27.027.015.08.014.013.523.022.816.8R1/838.5
8-02ML-H27.030.015.08.014.013.524.022.816.8R1/442.5
8-03ML-H27.031.015.08.017.013.524.622.816.8R3/846.5
10-01ML-H29.828.017.010.017.016.524.024.617.6R1/846.0
10-02ML-H29.831.017.010.017.016.525.024.617.6R1/449.5
10-03ML-H29.832.017.010.017.016.525.624.617.6R3/853.0
10-04ML-H29.836.017.010.021.016.528.024.617.6R1/270.0
12-02ML-H32.434.519.012.019.018.528.526.219.2R1/465.2
12-03ML-H32.435.519.012.019.018.529.126.219.2R3/869.7
12-04ML-H32.438.519.012.021.018.530.526.219.2R1/282.2

型番リスト

表示件数
  • 1
    • 型番
    6-01ML-H
    6-02ML-H
    6-03ML-H
    6-M5ML-H
    8-01ML-H
    8-02ML-H
    8-03ML-H
    10-01ML-H
    10-02ML-H
    10-03ML-H
    10-04ML-H
    12-02ML-H
    12-03ML-H
    12-04ML-H

    適用チューブ外径1

    (φ)

    ねじサイズT

    		最小発注数量
    6
    R1/8
    1個
    6
    R1/4
    1個
    6
    R3/8
    1個
    6
    M5X0.8
    1個
    8
    R1/8
    1個
    8
    R1/4
    1個
    8
    R3/8
    1個
    10
    R1/8
    1個
    10
    R1/4
    1個
    10
    R3/8
    1個
    10
    R1/2
    1個
    12
    R1/4
    1個
    12
    R3/8
    1個
    12
    R1/2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    503円
    ( 553円 )
    在庫品1日目当日出荷可能
    503円
    ( 553円 )
    在庫品1日目当日出荷可能
    549円
    ( 604円 )
    6日目
    505円
    ( 556円 )
    4日目
    527円
    ( 580円 )
    4日目
    630円
    ( 693円 )
    4日目
    641円
    ( 705円 )
    4日目
    739円
    ( 813円 )
    6日目
    739円
    ( 813円 )
    6日目
    650円
    ( 715円 )
    4日目
    805円
    ( 886円 )
    6日目
    755円
    ( 831円 )
    6日目
    755円
    ( 831円 )
    4日目
    763円
    ( 839円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・外装オール金属タイプ。
     丈夫で、溶接スパッタ（火花）の降りかかる箇所等に最適。
    ・2層・3層チューブ用金属キャップ付。
     スパッタチューブの内管に降りかかる溶接スパッタ（火花）を完全にシャットアウト 外皮剥離長さに注意して下さい。
    ・全機種に型式表示。
     レーザーマーキング加工により型式、配管をらくらく識別。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチコネクターFUJI Hタイプ メイルエルボのレビュー
    4平均満足度：4.01件のレビュー
    得意先様設備品に対する保全部品として使用
    4
    満足度：4.02020/04/08
    得意先様保有の溶接ロボット改修の際に付帯治具（ワーククランプ）の機構部品として利用しているシリンダーへのエアー供給配管に...もっと読む
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    タッチコネクターFUJI Hタイプ メイルエルボ
    タッチコネクターFUJI メイルエルボ
    タッチコネクターFUJI メイルエルボ（樹脂）
    タッチコネクターファイブ Hタイプ メイルエルボ
    タッチコネクターFUJI-V メイルエルボ
    タッチコネクターFUJI Hタイプ メイルコネクター
    メーカー千代田通商千代田通商千代田通商千代田通商千代田通商千代田通商
    通常価格503円-362円 -252円 -524円 -1,122円 -219円 -
    通常出荷日在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜4日目〜在庫品1日目〜
    本体材質亜鉛合金亜鉛合金ポリアセタール黄銅黄銅黄銅
    ねじ部材質C3604(黄銅）C3604(黄銅）C3604(黄銅）C3604(黄銅）C3604BDC3604(黄銅）
    シール材材質NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）NBR（ニトリルゴム）フッ素ゴムNBR（ニトリルゴム）
    周囲温度(℃)-5::60-5::60-5::60-5::60--5::60
    使用流体工業用水 / 圧縮空気(真空含む)圧縮空気(真空含む)圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)工業用水 / 圧縮空気(真空含む)
