ヘッダーブロックCB
- 通常単価(税別)
- 3,043円～13,446円
- 税込単価
- 3,347円～14,791円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
金型アクチュエータ用ヘッダーブロック。【特長】・狭いスペースでも使用できるコンパクト設計・ロックナット...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
ヘッダーブロックCB
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～＋60℃ |
| 最高使用圧力 | 1MPa |
- ＊上記の圧力数値は常温時（20℃）に測定したものです。
- ＊凍結無き事。
材質
| 部品名 | 材質 |
|---|---|
| 本体 | C3604(黄銅) |
| 取付ブラケット | 鋼鉄(ニッケルめっき) |
規格表
| 型番 Model | A | B | C | E | F | ニ面幅 Spanner Flats H | J | K | L | φM | φN | P | ネジサイズ Thread T | 重量 Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CB-203 | 123.0 | 54.0 | 42.0 | 9.0 | 40.0 | 30.0 | 19.5 | 2.0 | 25.0 | 11.0 | 7.0 | 44.0 | Rc3/8 | 407.6 |
| CB-203A | 123.0 | 54.0 | 42.0 | 9.0 | 40.0 | 30.0 | 19.5 | 2.0 | 25.0 | 11.0 | 7.0 | 44.0 | Rc3/8 | 389.0 |
| CB-403 | 211.0 | 54.0 | 42.0 | 9.0 | 40.0 | 30.0 | 19.5 | 2.0 | 25.0 | 11.0 | 7.0 | 44.0 | Rc3/8 | 781.6 |
| CB-603 | 299.0 | 54.0 | 42.0 | 9.0 | 40.0 | 30.0 | 19.5 | 2.0 | 25.0 | 11.0 | 7.0 | 44.0 | Rc3/8 | 1,155.6 |
| CB-803 | 387.0 | 54.0 | 42.0 | 9.0 | 40.0 | 30.0 | 19.5 | 2.0 | 25.0 | 11.0 | 7.0 | 44.0 | Rc3/8 | 1,529.6 |
詳細情報
基本情報
金型アクチュエータ用ヘッダーブロック。
【特長】
・狭いスペースでも使用できるコンパクト設計
・ロックナットを締めるだけで自在な方向での固定が可能です
【用途】
・金型部位エア配管に最適

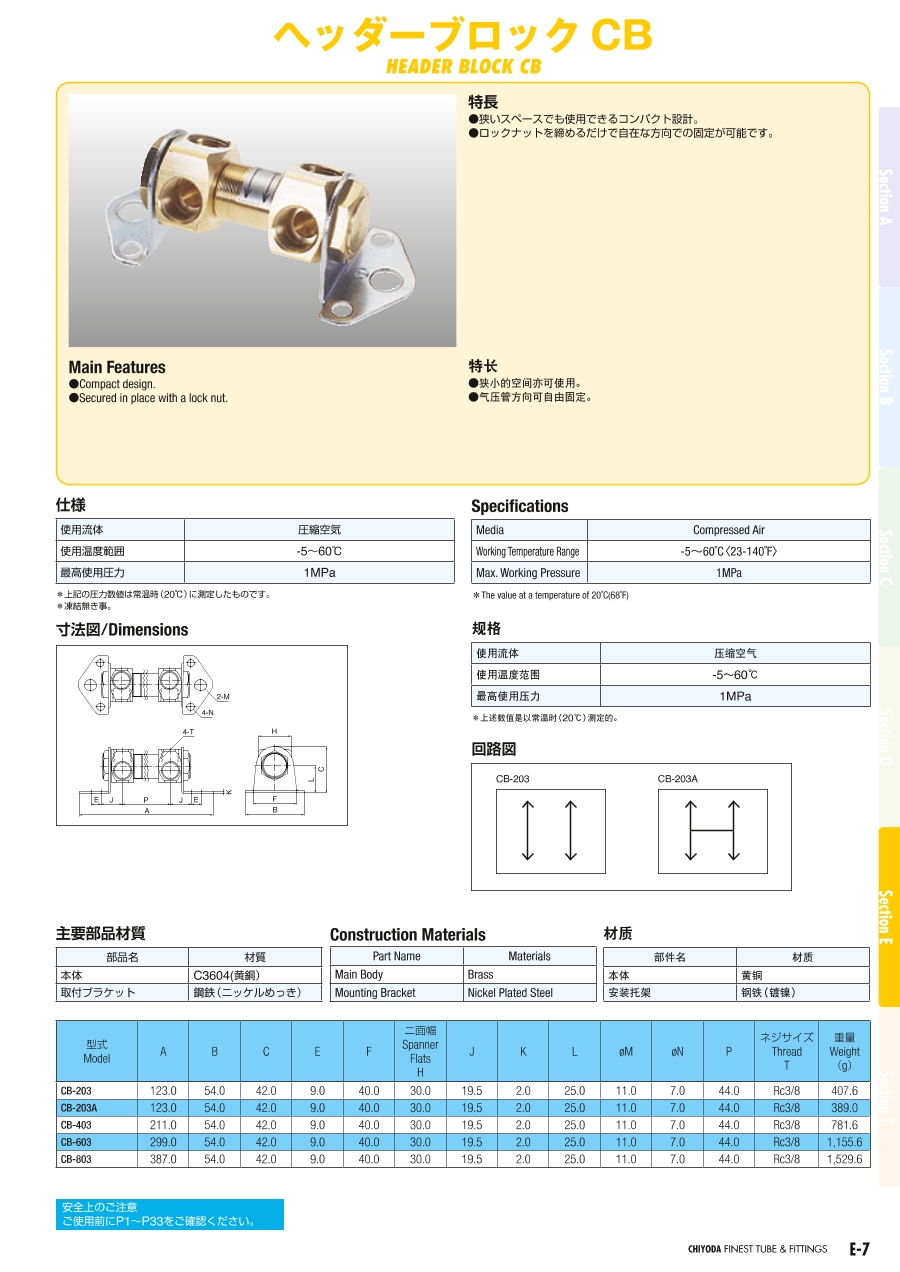

カタログ
商品担当おすすめ
千代田通商
タッチチューブ SPソフトポリウレタンチューブ
タッチチューブ SPソフトポリウレタンチューブです。狭い箇所への配管に適した軟質チューブ。インナーサポートのご利用でワンタッチ継手にも対応します。
ヘッダーブロックCBのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qねじ部の方向変更出来ますか？
A
サイドのナットを緩めて方向変更出来ます。
