フリーアングル2 回転金具タイプ
- 通常単価(税別)
- 1,477円～1,786円
- 税込単価
- 1,625円～1,965円
通常出荷日：3日目～6日目
回転、屈曲が可能で、振動吸収も可能な継手。【特長】・作業者の負荷を軽減、カップリングの寿命UP。・パル...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 最高使用圧力 | 0.8MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
※図は固定プラグタイプ
| Part NO. | 名称 | 材質 | 備考 |
|---|---|---|---|
| （1） | ダンパー | ポリウレタン | - |
| （2） | ニップル | 黄銅 | ニッケルめっき |
| （3） | アダプター | 鋼鉄 | ニッケルめっき |
| （4） | プラグ | 鋼鉄 | ニッケルめっき |

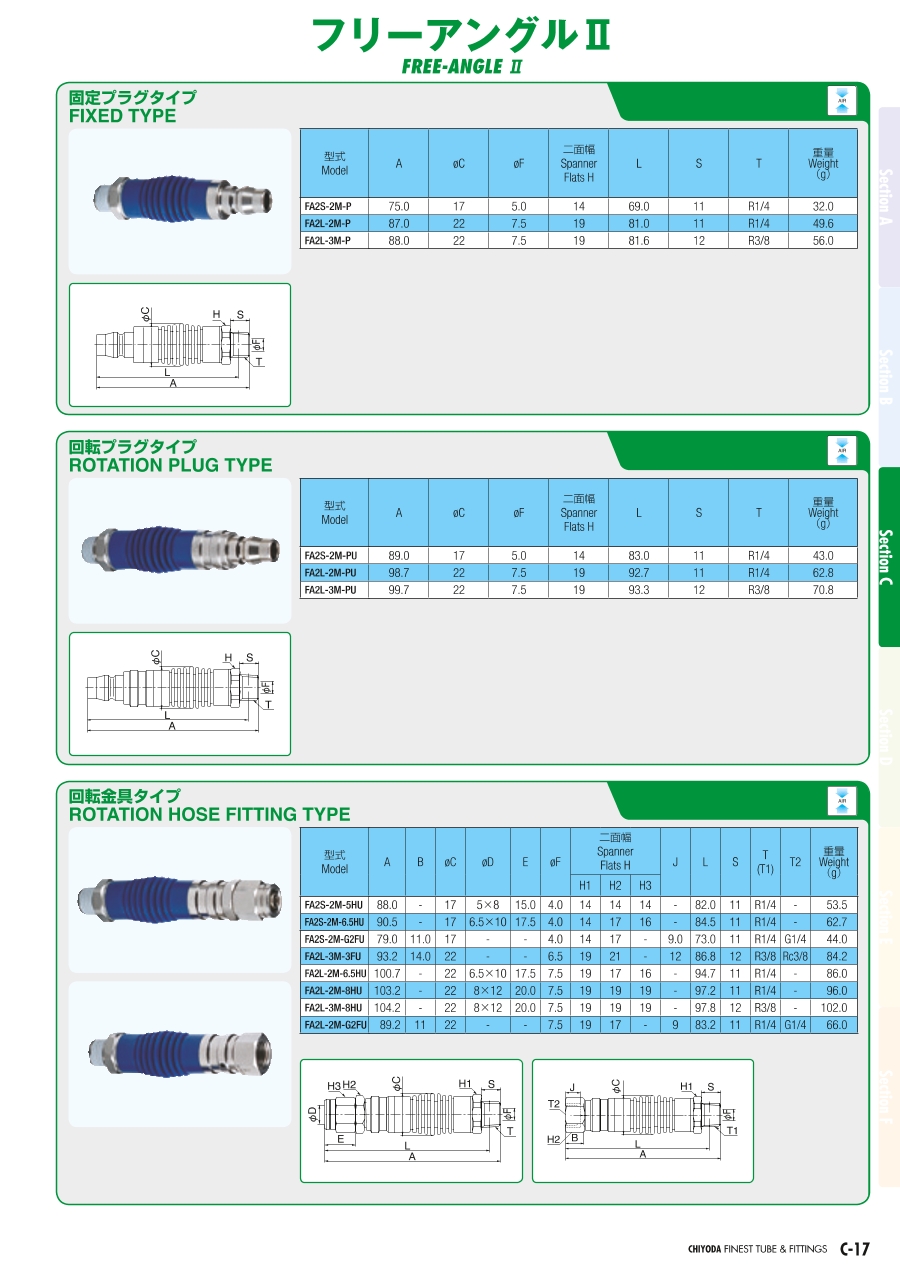

規格表
| 型番 | A | B | φC | φD | E | φF | 二面幅 H | J | L | S | T （T1） | T2 | 重量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | H3 | |||||||||||||
| FA2S-2M-5HU | 88.0 | - | 17 | 5×8 | 15.0 | 4.0 | 14 | 14 | 14 | - | 82.0 | 11 | R1/4 | - | 53.5 |
| FA2S-2M-6.5HU | 90.5 | - | 17 | 6.5×10 | 17.5 | 4.0 | 14 | 17 | 16 | - | 84.5 | 11 | R1/4 | - | 62.7 |
| FA2S-2M-G2FU | 79.0 | 11.0 | 17 | - | - | 4.0 | 14 | 17 | - | 9.0 | 73.0 | 11 | R1/4 | G1/4 | 44.0 |
| FA2L-3M-3FU | 93.2 | 14.0 | 22 | - | - | 6.5 | 19 | 21 | - | 12 | 86.8 | 12 | R3/8 | Rc3/8 | 84.2 |
| FA2L-2M-6.5HU | 100.7 | - | 22 | 6.5×10 | 17.5 | 7.5 | 19 | 17 | 16 | - | 94.7 | 11 | R1/4 | - | 86.0 |
| FA2L-2M-8HU | 103.2 | - | 22 | 8×12 | 20.0 | 7.5 | 19 | 19 | 19 | - | 97.2 | 11 | R1/4 | - | 96.0 |
| FA2L-3M-8HU | 104.2 | - | 22 | 8×12 | 20.0 | 7.5 | 19 | 19 | 19 | - | 97.8 | 12 | R3/8 | - | 102.0 |
| FA2L-2M-G2FU | 89.2 | 11 | 22 | - | - | 7.5 | 19 | 17 | - | 9 | 83.2 | 11 | R1/4 | G1/4 | 66.0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,563円 ( 1,719円 ) | 3日目 |
1,651円 ( 1,816円 ) | 3日目 |
1,477円 ( 1,625円 ) | 6日目 |
1,563円 ( 1,719円 ) | 6日目 |
1,651円 ( 1,816円 ) | 6日目 |
1,596円 ( 1,756円 ) | 6日目 |
1,786円 ( 1,965円 ) | 3日目 |
1,550円 ( 1,705円 ) | 6日目 |
詳細情報
基本情報
回転、屈曲が可能で、振動吸収も可能な継手。
【特長】
・作業者の負荷を軽減、カップリングの寿命UP。
・パルス工具や打撃工具の振動を吸収します。
・ウレタンダンパー部が自在に屈曲します（片側90度）。
・回転が自在でホースの捻じれも解消。
・ホースの折れを防ぐ。
【用途】
・エアドライバーなどの手元作業に。
・インパクトレンチなどの振動工具に。
商品担当おすすめ
フリーアングル2 回転金具タイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q耐熱性を教えて下さい。
A
使用温度範囲は-5～+60℃です。
