メカニカル部品技術窓口
フリーアングルMタイプ
- 通常単価(税別)
- 3,020円
- 税込単価
- 3,322円
回転、屈曲が可能で、振動吸収も可能な継手。【特長】・屈曲性があり、作業者への負...
詳細情報を確認する
3FA3M-3Mの仕様・寸法情報
接続種類
ねじ⇔ねじ 接続
ねじの呼び
3/8
ねじの種類
R
ねじ・ねじ接続形状
[オスストレート] フリーアングルM
材質
鋼鉄
ねじの呼び 小口径側（違径接続の場合）
3/8
ねじの種類 小口径側（違径接続の場合）
R
表面処理
[無電解ニッケルメッキ] 無電解ニッケルめっき付
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 最高使用圧力 | 1MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| 部品名 | 材質 |
|---|---|
| 本体 | 無電解ニッケルめっき付き鋼鉄 |
| 回転子 | 鋼鉄 |
| ボール | 鋼鉄 |
| パッキン | ニトリルゴム |
| 防塵カバー | ウレタンゴム |
| ナット | 無電解ニッケルめっき付き黄銅 |

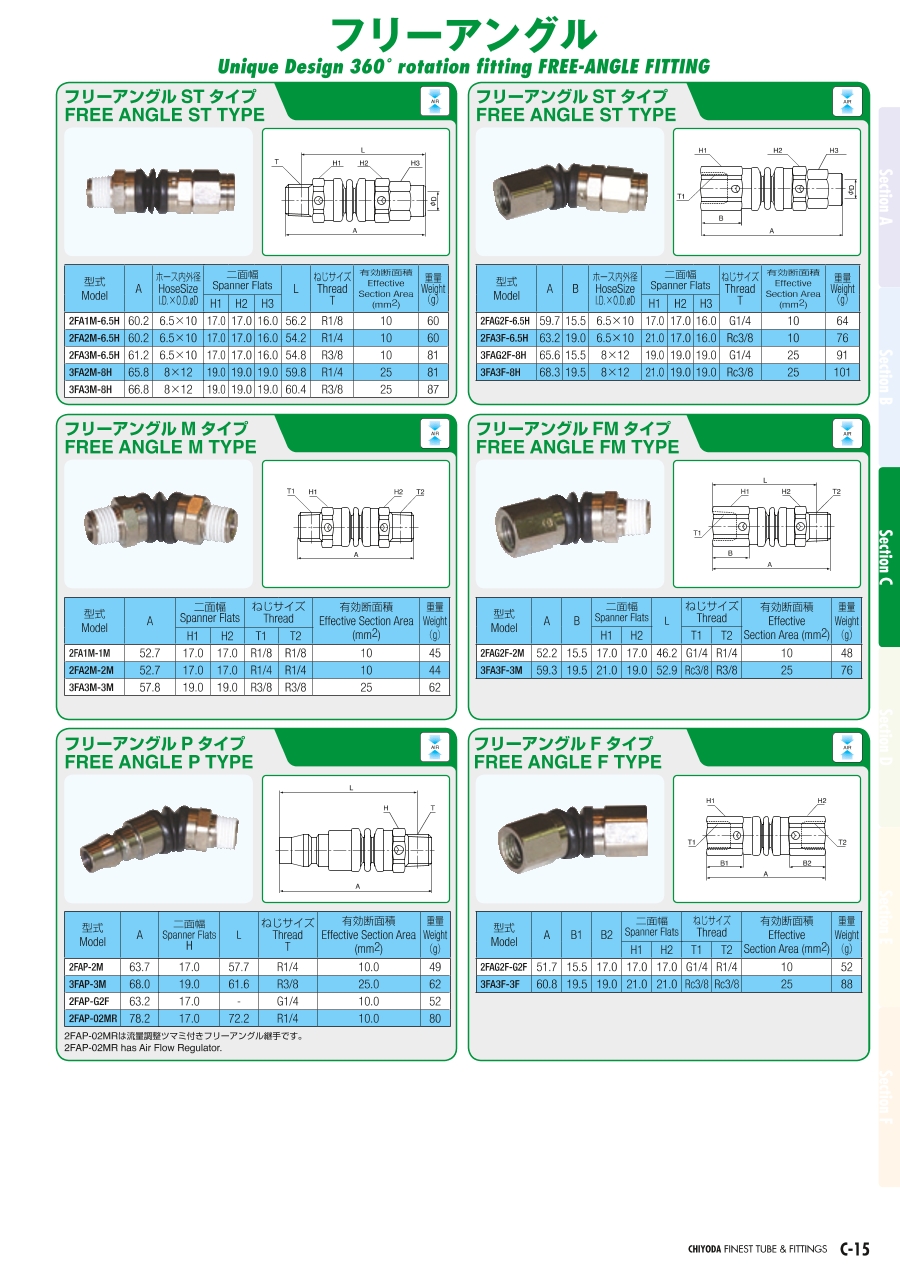

規格表
| 型番 | A | 二面幅 | ねじサイズ | 有効断面積 （mm2） | 重量 （g） | ||
|---|---|---|---|---|---|---|---|
| H1 | H2 | T1 | T2 | ||||
| 2FA1M-1M | 52.7 | 17.0 | 17.0 | R1/8 | R1/8 | 10 | 45 |
| 2FA2M-2M | 52.7 | 17.0 | 17.0 | R1/4 | R1/4 | 10 | 44 |
| 3FA3M-3M | 57.8 | 19.0 | 19.0 | R3/8 | R3/8 | 25 | 62 |
詳細情報
基本情報
回転、屈曲が可能で、振動吸収も可能な継手。
【特長】
・屈曲性があり、作業者への負担を軽減。
・パルス工具や打撃工具の振動を吸収し、カップリングの寿命アップ。
・自在に方向を変えられ、ツールなど手元作業に最適。
・回転も自在でホースの捻れや折れも防止。
・ネジ部シール加工が施されているため、そのまま配管可能。
【用途】
・エアドライバーなどの手元作業に。
・インパクトレンチなどの振動工具に。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
フリーアングルMタイプの型番3FA3M-3Mのページです。
型番3FA3M-3Mに関する仕様情報を記載しております。
フリーアングルMタイプのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q耐熱性を教えて下さい。
A
使用温度範囲は-5～+60℃です。
