PTエルボ・ブッシュシリーズ PTエルボ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 263円～2,862円
- 税込単価
- 289円～3,148円
エルボ・チーズ配管や、ねじサイズ変更に適したミニチュア管継手。【特長】・圧縮空...
詳細情報を確認する
未確定：候補が18型番あります。
商品情報
外形図
製品仕様
PTエルボ
PTエルボ（ステンレス）
| 使用流体 | 圧縮空気 | 工業用水 | 真空 |
|---|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ | -5～60℃ |
| 最高使用圧力 | 1.5MPa | 0.3MPa | -100kPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 工業用水圧はウォーターハンマー考慮しております。

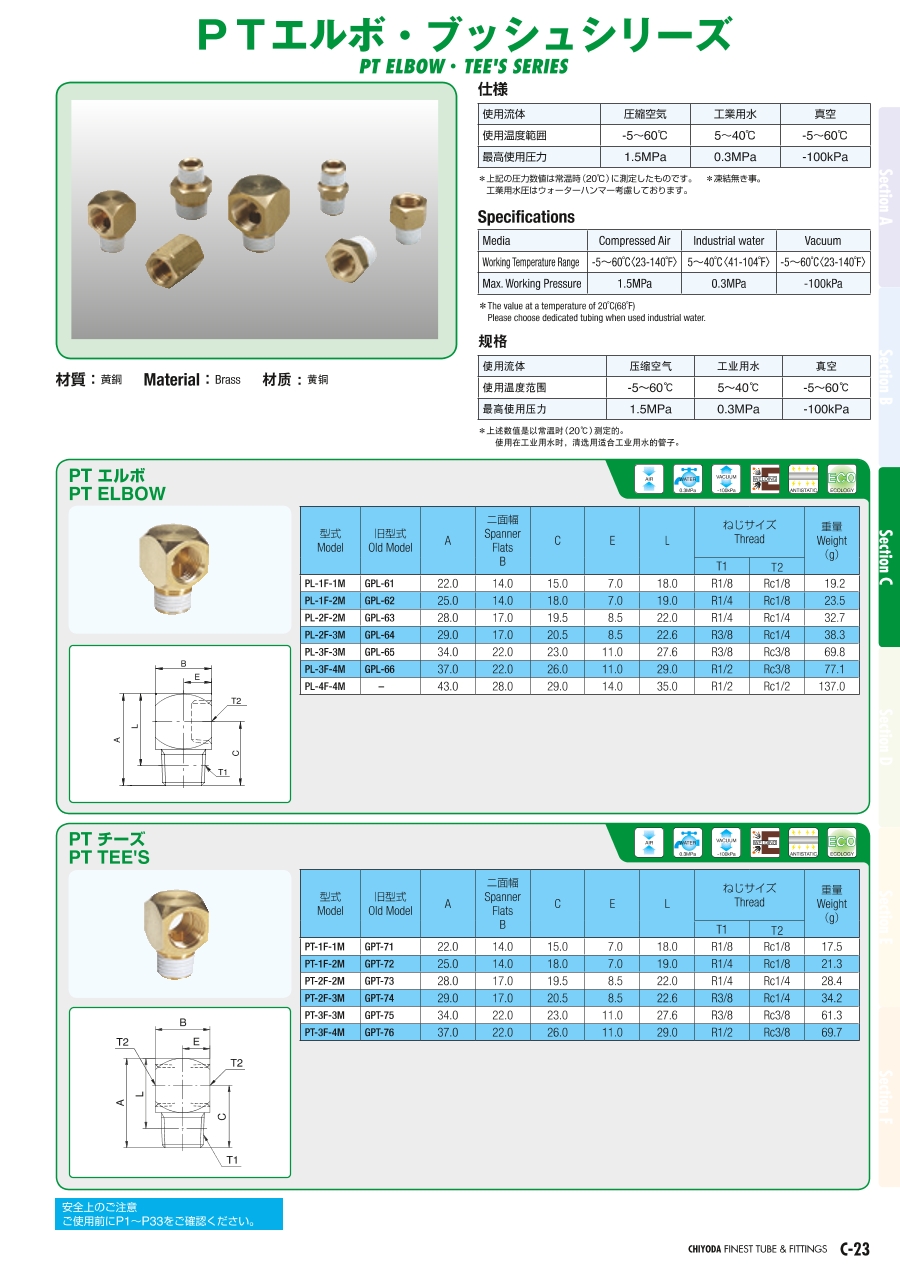

規格表
PT エルボ（黄銅）
| 型番 Model | 旧型番 Old Model | A | ニ面幅 Spanner Flats B | C | E | L | ねじサイズ Thread | 重量 Weight (g) | |
|---|---|---|---|---|---|---|---|---|---|
| T1 | T2 | ||||||||
| PL-1F-1M | GPL-61 | 22.0 | 14.0 | 15.0 | 7.0 | 18.0 | R1/8 | Rc1/8 | 19.2 |
| PL-1F-2M | GPL-62 | 25.0 | 14.0 | 18.0 | 7.0 | 19.0 | R1/4 | Rc1/8 | 23.5 |
| PL-2F-2M | GPL-63 | 28.0 | 17.0 | 19.5 | 8.5 | 22.0 | R1/4 | Rc1/4 | 32.7 |
| PL-2F-3M | GPL-64 | 29.0 | 17.0 | 20.5 | 8.5 | 22.6 | R3/8 | Rc1/4 | 38.3 |
| PL-3F-3M | GPL-65 | 34.0 | 22.0 | 23.0 | 11.0 | 27.6 | R3/8 | Rc3/8 | 69.8 |
| PL-3F-4M | GPL-66 | 37.0 | 22.0 | 26.0 | 11.0 | 29.0 | R1/2 | Rc3/8 | 77.1 |
| PL-4F-4M | - | 43.0 | 28.0 | 29.0 | 14.0 | 35.0 | R1/2 | Rc1/2 | 137.0 |
PT エルボ（ステンレス）
| 型番 Model | A | ニ面幅 Spanner Flats B | C | E | L | ねじサイズ Thread | 重量 Weight （g） | |
|---|---|---|---|---|---|---|---|---|
| T1 | T2 | |||||||
| PLS-1F-1M | 22.0 | 14.0 | 15.0 | 7.0 | 18.0 | R1/8 | Rc1/8 | 19.2 |
| PLS-1F-2M | 25.0 | 14.0 | 18.0 | 7.0 | 19.0 | R1/4 | Rc1/8 | 23.5 |
| PLS-2F-2M | 27.0 | 16.0 | 19.0 | 8.0 | 21.0 | R1/4 | Rc1/4 | 32.7 |
| PLS-2F-3M | 31.0 | 19.0 | 21.5 | 9.5 | 24.6 | R3/8 | Rc1/4 | 38.3 |
| PLS-3F-3M | 34.0 | 22.0 | 23.0 | 11.0 | 27.6 | R3/8 | Rc3/8 | 69.8 |
| PLS-3F-4M | 37.0 | 22.0 | 26.0 | 11.0 | 29.0 | R1/2 | Rc3/8 | 77.1 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
429円 ( 472円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
332円 ( 365円 ) | 在庫品1日目当日出荷可能 |
263円 ( 289円 ) | 6日目 |
577円 ( 635円 ) | 在庫品1日目当日出荷可能 |
522円 ( 574円 ) | 在庫品1日目当日出荷可能 |
307円 ( 338円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
973円 ( 1,070円 ) | 在庫品1日目当日出荷可能 |
741円 ( 815円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
681円 ( 749円 ) | 6日目 |
2,025円 ( 2,228円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
2,543円 ( 2,797円 ) | 在庫品1日目当日出荷可能 |
2,734円 ( 3,007円 ) | 在庫品1日目当日出荷可能 |
2,862円 ( 3,148円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
エルボ・チーズ配管や、ねじサイズ変更に適したミニチュア管継手。
【特長】
・圧縮空気、工業用水、真空に対応。
・豊富なバリエーションで、多様な配管形態に対応。
・コンパクト設計。
・ねじ部シール加工付（Rねじ部のみ）で、シールテープを巻く手間が不要。
・材質：黄銅。
【用途】
・R、Rcねじ配管全般に最適。
商品担当おすすめ
PTエルボ・ブッシュシリーズ PTエルボのレビュー
手元用カプラに
5
5.02023/03/31
ストレートだと長過ぎて取り回しが悪くなる機器のカプラに使用。アングルだと邪魔にならないので便利でした。
0人が参考にしています。
ｴｱｰ、ｸｰﾗﾝﾄ配管用
5
5.02022/10/11
省ｽﾍﾟｰｽのｴﾙﾎﾞを探してこの商品に辿り着きました。
異径もあるので使い勝手が良いです。
0人が参考にしています。
管接続口に使用
5
5.02021/11/29
エアーレギュレーターの管接続口を横向から下向きに変換する為に使用しました。
金属ブロックから精度良く加工されており 一般...もっと読む
0人が参考にしています。
エアー配管に使用
5
5.02021/10/01
1次側のエアー配管を接続するために使用 ワンタッチカプラの接続用
エルボなので下向きにできる
0人が参考にしています。
配管を曲げる
5
5.02021/07/21
ホース接続用のタケノコの方向を変えるために使用。邪魔にならない位置にできました。
0人が参考にしています。
よくあるご質問（FAQ）
Q幅１０㎜ぐらいのテーパーネジ特定できますか？
A
テーパーネジ（R,Rc)は測る部位により変わります。おおよそのｻｲｽﾞは以下の通りです。R1/8 φ9.5～１０ R１/4φ１３～１３．５ R3/8 φ１６．５～１７ R1/2 φ２０．５～２１ Rc1/8 口元φ８．５ Rc1/4 口元φ１１．５ Rc３/8 口元φ１５ Rc1/2 口元φ１８．５
