千代田通商

ハイコックワンタッチジョイントニップルおねじ MH用

カタログ |

通常単価(税別): 262円

税込単価: 288円

通常出荷日：6日目

【特長】・超小型カップリング。軽量且つ超小型で、使いやすいカップリング。・選べる材質。アルミと真鍮...

よく一緒に見られています

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

千代田通商

通常出荷日：在庫品1日目

MH-1P

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

MH-1Pの仕様・寸法情報

種類

標準

オス・メス

プラグ(オス)

接続部の種類

おねじタイプ

使用流体

圧縮空気

本体材質

[スチール] ニッケルめっき付鋼鉄

ねじの種類

M（メートルねじ並目）

ねじの呼び(M)

シール材質

シール材なし

使用温度範囲(℃)

-5～60

使用圧力範囲(MPa)

～1

本体長さA(mm)

21.5

仕様

ニップル

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	圧縮空気
使用温度範囲	-5～60℃
最高使用圧力	1MPa

※ 凍結無き事。

材質

構造図

部品名	材質
本体 Hタイプ Aタイプ	黄銅又はニッケルめっき付き鋼鉄アルミニウム
ネジ部	黄銅（H-3MSのみニッケルめっき付き鋼鉄）
パッキン	ニトリルゴム

規格表

型式	A	二面幅 H	L	ねじサイズ T	重量（g）
MH-1P	21.5	12.0	15.5	M8×1.25	6.6

※ MHはMH以外のハイコックには使用できません。

型番リスト

表示件数

型番

MH-1P

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

262円

( 288円 )

6日目

詳細情報

基本情報

基本情報

【特長】
・超小型カップリング。
軽量且つ超小型で、使いやすいカップリング。
・選べる材質。
アルミと真鍮の2タイプ。
・ユニークな構造。
スリーブをプラグ側へ引いて抜く構造で引きずり抜けに強い構造。
＊挿入時プラグを強めに押し込んでください。

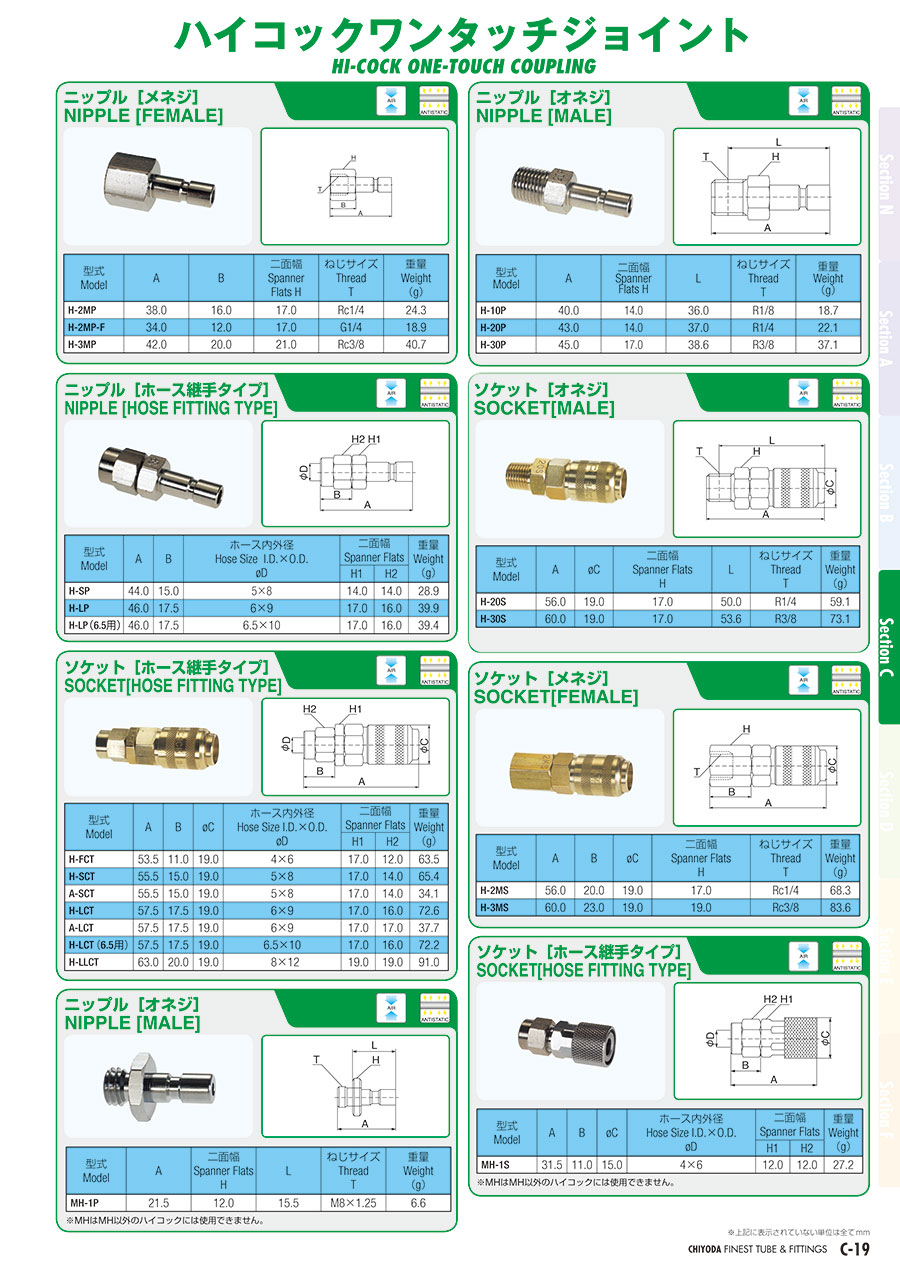

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

千代田通商
ハイコックワンタッチジョイントソケットおねじ
軽量かつ超小型なワンタッチジョイントです。ソケット、おねじタイプです。スリーブをプラグ側へ引いて抜く構造で、引きずり抜けに強い構造です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイコックワンタッチジョイントニップルおねじ MH用の型番MH-1Pのページです。型番MH-1Pに関する仕様情報を記載しております。

ハイコックワンタッチジョイントニップルおねじ MH用のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q一般的なカップリングと互換性はありますか？

ハイコック専用で他社製とは互換性はございません。
