ハイコックワンタッチジョイント ソケット ホース継手タイプ
- 通常単価(税別)
- 1,150円～1,542円特別価格
- 税込単価
- 1,265円～1,696円特別価格
通常出荷日：在庫品1日目～6日目一部当日出荷可能
【特長】・軽量且つ超小型で、使いやすいカップリング・アルミと真鍮の2タイプ・スリーブをプラグ側へ引いて...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 最高使用圧力 | 1MPa |
※ 凍結無き事。
構造
材質
| 部品名 | 材質 |
|---|---|
| 本体 | Hタイプ：黄銅又はニッケルめっき付き鋼鉄 Aタイプ：アルミニウム |
| ネジ部 | 黄銅（H-3MSのみニッケルめっき付き鋼鉄） |
| パッキン | ニトリルゴム |

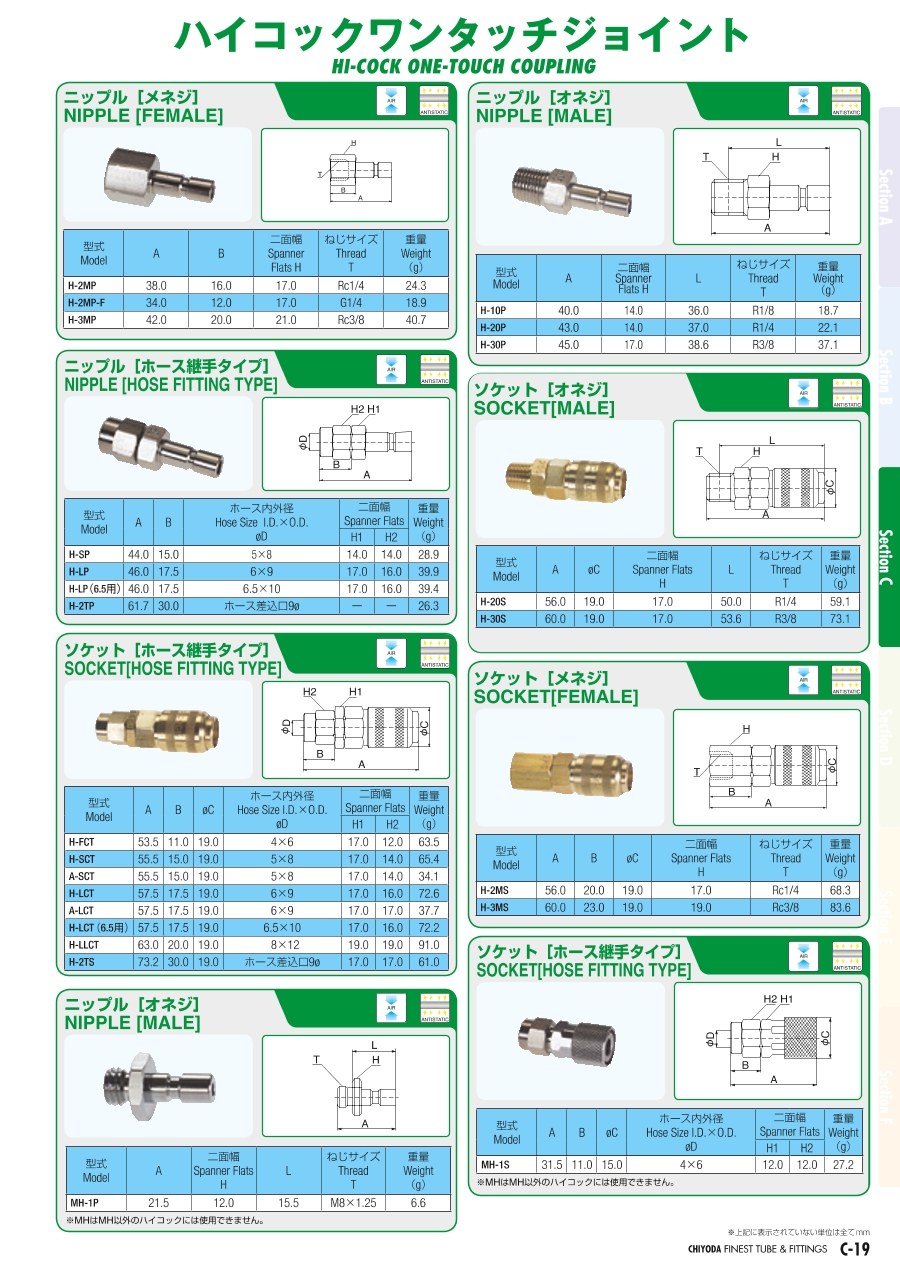

規格表
| 型番 | A | B | φC | ホース内外径 φD | 二面幅 | 重量 （g） | |
|---|---|---|---|---|---|---|---|
| H1 | H2 | ||||||
| H-FCT | 53.5 | 11.0 | 19.0 | 4×6 | 17.0 | 12.0 | 63.5 |
| H-SCT | 55.5 | 15.0 | 19.0 | 5×8 | 17.0 | 14.0 | 65.4 |
| A-SCT | 55.5 | 15.0 | 19.0 | 5×8 | 17.0 | 14.0 | 34.1 |
| H-LCT | 57.5 | 17.5 | 19.0 | 6×9 | 17.0 | 16.0 | 72.6 |
| A-LCT | 57.5 | 17.5 | 19.0 | 6×9 | 17.0 | 17.0 | 37.7 |
| H-LCT（6.5用） | 57.5 | 17.5 | 19.0 | 6.5×10 | 17.0 | 16.0 | 72.2 |
| H-LLCT | 63.0 | 20.0 | 19.0 | 8×12 | 19.0 | 19.0 | 91.0 |
| H-2TS | 73.2 | 30.0 | 19.0 | ホース差込口9 | 17.0 | 17.0 | 61.0 |
詳細情報
基本情報
【特長】
・軽量且つ超小型で、使いやすいカップリング
・アルミと真鍮の2タイプ
・スリーブをプラグ側へ引いて抜く構造で引きずり抜けに強い構造
【用途】
・軽量が求められる小型ツールなどに
