タッチコネクターファイブ Hタイプ 六角穴付メイルコネクター

タッチコネクターファイブ Hタイプ 六角穴付メイルコネクター
この商品のFAQをみる（1件）
通常単価(税別)
254円～405円
税込単価
279円～446円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクターFUJI Hタイプ メイルコネクター

千代田通商

タッチコネクターFUJI Hタイプ メイルコネクター
4
通常価格(税別)： 219円 (税込価格：241円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タッチコネクター FUJI レデューサー

千代田通商

タッチコネクター FUJI レデューサー
0
通常価格(税別)： 256円 (税込価格：282円)

通常出荷日：在庫品1日目

溶接環境で使用可能な金属製ワンタッチ継手。【特長】・外装に金属を使用しており、...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が12型番あります。
数量：

商品情報

外形図

外形図

製品仕様

外観
使用流体圧縮空気工業用水
使用温度範囲-5～60℃5～40℃
最高使用圧力1MPa0.3MPa
工業用水圧はウォーターハンマーを考慮しております
適用チューブエルフレックスチューブ
LE、LE-S、ALE
カバーチューブ CTP
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定ください。
  • ※ 凍結無き事

材質

構造図

構造図

注1）おねじタイプはシール加工が施されています。

Part NO.部品名材質
（1）リリースリング難燃性PBT樹脂
（2）ガイド難燃性PBT樹脂
（3）リングパッキンニトリルゴム
（4）スパッタキャップC3604（黄銅）
（5）ロックリングステンレス
（6）本体C3604（黄銅）
（7）メイルアダプターC3604（黄銅）
（8）ストップリングステンレス
（9）Oリングニトリルゴム

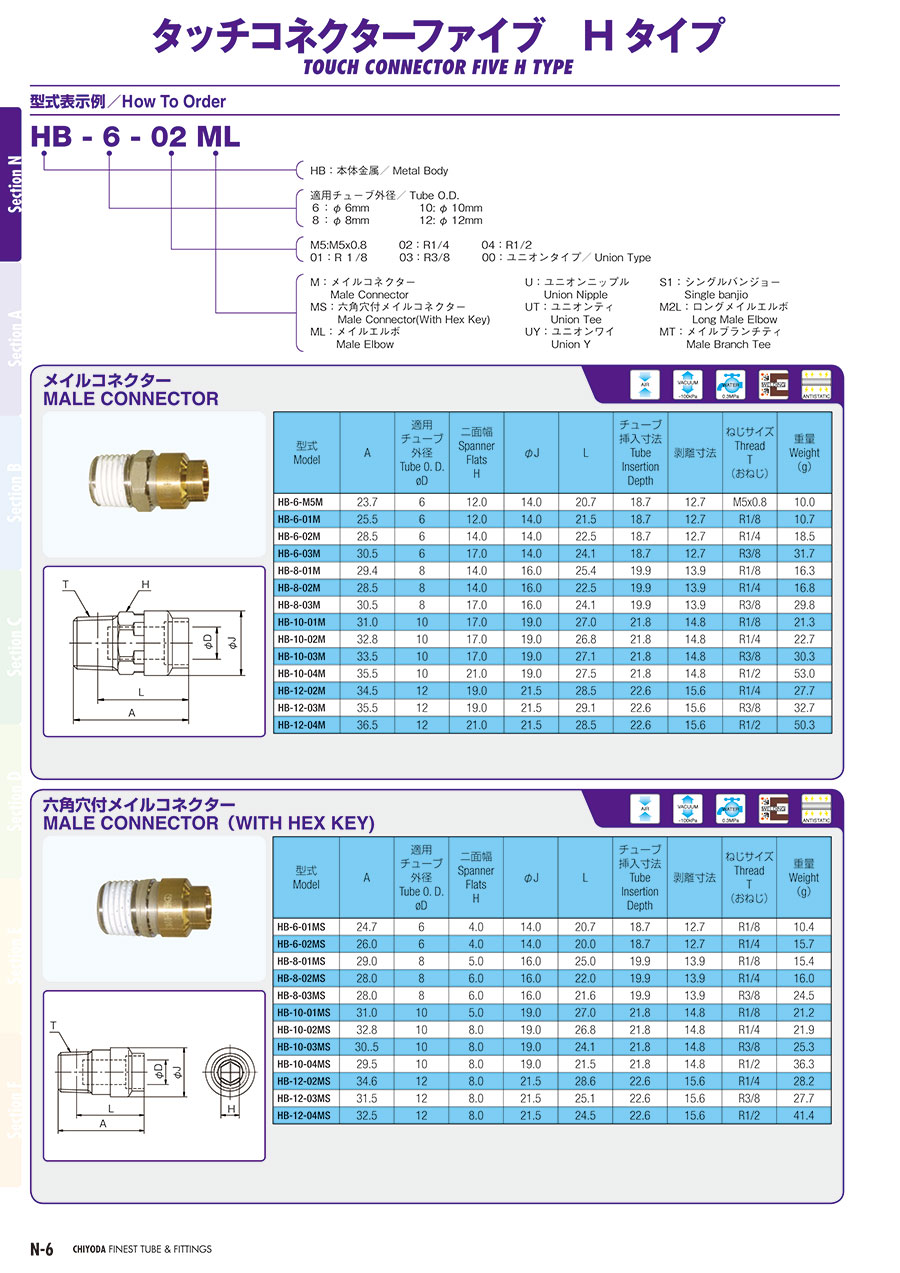

規格表

型式A適用
チューブ
外径
φD		二面幅
H		φJLチューブ
挿入寸法		剥離寸法ねじサイズ
T
（おねじ）		重量
（g）
HB-6-01MS24.764.014.020.718.712.7R1/810.4
HB-6-02MS26.064.014.020.018.712.7R1/415.7
HB-8-01MS29.085.016.025.019.913.9R1/815.4
HB-8-02MS28.086.016.022.019.913.9R1/416.0
HB-8-03MS28.086.016.021.619.913.9R3/824.5
HB-10-01MS31.0105.019.027.021.814.8R1/821.2
HB-10-02MS32.8108.019.026.821.814.8R1/421.9
HB-10-03MS30.5108.019.024.121.814.8R3/825.3
HB-10-04MS29.5108.019.021.521.814.8R1/236.3
HB-12-02MS34.6128.021.528.622.615.6R1/428.2
HB-12-03MS31.5128.021.525.122.615.6R3/827.7
HB-12-04MS32.5128.021.524.522.615.6R1/241.4

型番リスト

表示件数
  • 1
    • 型番
    HB-6-01MS
    HB-6-02MS
    HB-8-01MS
    HB-8-02MS
    HB-8-03MS
    HB-10-01MS
    HB-10-02MS
    HB-10-03MS
    HB-10-04MS
    HB-12-02MS
    HB-12-03MS
    HB-12-04MS

    適用チューブ外径1

    (φ)

    ねじサイズT

    		最小発注数量
    6
    R1/8
    1個
    6
    R1/4
    1個
    8
    R1/8
    1個
    8
    R1/4
    1個
    8
    R3/8
    1個
    10
    R1/8
    1個
    10
    R1/4
    1個
    10
    R3/8
    1個
    10
    R1/2
    1個
    12
    R1/4
    1個
    12
    R3/8
    1個
    12
    R1/2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    254円
    ( 279円 )
    6日目
    255円
    ( 281円 )
    3日目
    276円
    ( 304円 )
    4日目
    262円
    ( 288円 )
    6日目
    307円
    ( 338円 )
    6日目
    343円
    ( 377円 )
    6日目
    336円
    ( 370円 )
    6日目
    343円
    ( 377円 )
    6日目
    377円
    ( 415円 )
    6日目
    397円
    ( 437円 )
    6日目
    405円
    ( 446円 )
    6日目
    398円
    ( 438円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    溶接環境で使用可能な金属製ワンタッチ継手。
    【特長】
    ・外装に金属を使用しており、丈夫でスパッタの降りかかる環境に最適。
    ・全機種にレーザーマーキングによる型式表記あり。
    ・新型ロックリングを採用し、配管の操作性が向上。
    ・オネジ部にはシール加工済み。
    【用途】
    ・2層、3層チューブ使用のスパッタ環境で、チューブと継手の接続部分のインナーチューブの露出を防ぐ。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチコネクターファイブ Hタイプ 六角穴付メイルコネクターのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q水は使用出来ますか？
    A
    工業用水は使用可能です。
