タッチコネクターファイブ Hタイプユニオンティ

カタログ |

通常単価(税別): 891円～1,431円

税込単価: 980円～1,574円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

溶接環境で使用可能な金属製ワンタッチ継手。【特長】・外装に金属を使用しており、丈夫でスパッタの降りかか...

よく一緒に見られています

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

千代田通商

通常出荷日：6 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

工業用水圧はウォーターハンマーを考慮しております
使用流体	圧縮空気	工業用水
使用温度範囲	-5～60℃	5～40℃
最高使用圧力	1MPa	0.3MPa
適用チューブ	エルフレックスチューブ LE、LE-S、ALE カバーチューブ CTP

※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定ください。
※ 凍結無き事

材質

構造図

注1）おねじタイプはシール加工が施されています。

Part NO.	部品名	材質
（1）	リリースリング	難燃性PBT樹脂
（2）	ガイド	難燃性PBT樹脂
（3）	リングパッキン	ニトリルゴム
（4）	スパッタキャップ	C3604（黄銅）
（5）	ロックリング	ステンレス
（6）	本体	C3604（黄銅）
（7）	メイルアダプター	C3604（黄銅）
（8）	ストップリング	ステンレス
（9）	Oリング	ニトリルゴム

規格表

型式	A	適用チューブ外径 φD	φJ	チューブ挿入寸法	剥離寸法	重量（g）
HB-6-00UT	25.0	6	14.0	18.7	12.7	35.4
HB-8-00UT	27.0	8	16.0	19.9	13.9	45.4
HB-10-00UT	31.5	10	19.0	21.8	14.8	73.5
HB-12-00UT	33.5	12	21.5	22.6	15.6	93.4

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

最小発注数量

6	1個
8	1個
10	1個
12	1個

通常単価(税別) (税込単価)	通常出荷日

891円 ( 980円 )	在庫品1日目当日出荷可能
989円 ( 1,088円 )	6日目
1,139円 ( 1,253円 )	6日目
1,431円 ( 1,574円 )	6日目

詳細情報

基本情報

基本情報

溶接環境で使用可能な金属製ワンタッチ継手。
【特長】
・外装に金属を使用しており、丈夫でスパッタの降りかかる環境に最適。
・全機種にレーザーマーキングによる型式表記あり。
・新型ロックリングを採用し、配管の操作性が向上。
【用途】
・2層、3層チューブ使用のスパッタ環境で、チューブと継手の接続部分のインナーチューブの露出を防ぐ。

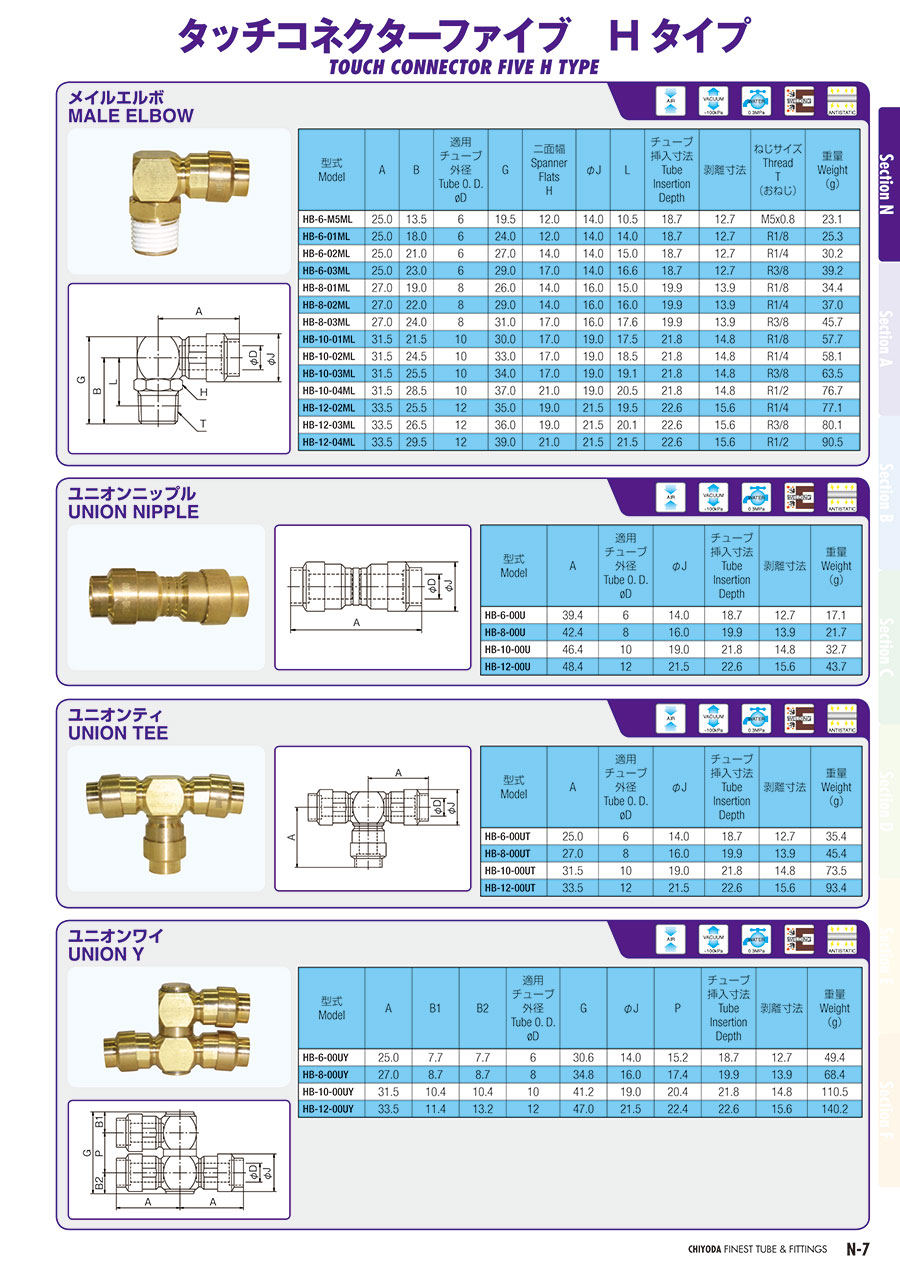

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブ Hタイプメイルブランチティ
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチコネクターファイブ Hタイプユニオンティのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q水は使用出来ますか？

工業用水は使用可能です。
