タッチコネクターファイブ Hタイプ メイルブランチティ
- 通常単価(税別)
- 935円～1,349円
- 税込単価
- 1,029円～1,484円
溶接環境で使用可能な金属製ワンタッチ継手。【特長】・外装に金属を使用しており、...
詳細情報を確認する商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ |
| 最高使用圧力 | 1MPa | 0.3MPa |
| 工業用水圧はウォーターハンマーを考慮しております | ||
| 適用チューブ | エルフレックスチューブ LE、LE-S、ALE カバーチューブ CTP | |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定ください。
- ※ 凍結無き事
材質
構造図
注1）おねじタイプはシール加工が施されています。
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | リリースリング | 難燃性PBT樹脂 |
| （2） | ガイド | 難燃性PBT樹脂 |
| （3） | リングパッキン | ニトリルゴム |
| （4） | スパッタキャップ | C3604（黄銅） |
| （5） | ロックリング | ステンレス |
| （6） | 本体 | C3604（黄銅） |
| （7） | メイルアダプター | C3604（黄銅） |
| （8） | ストップリング | ステンレス |
| （9） | Oリング | ニトリルゴム |

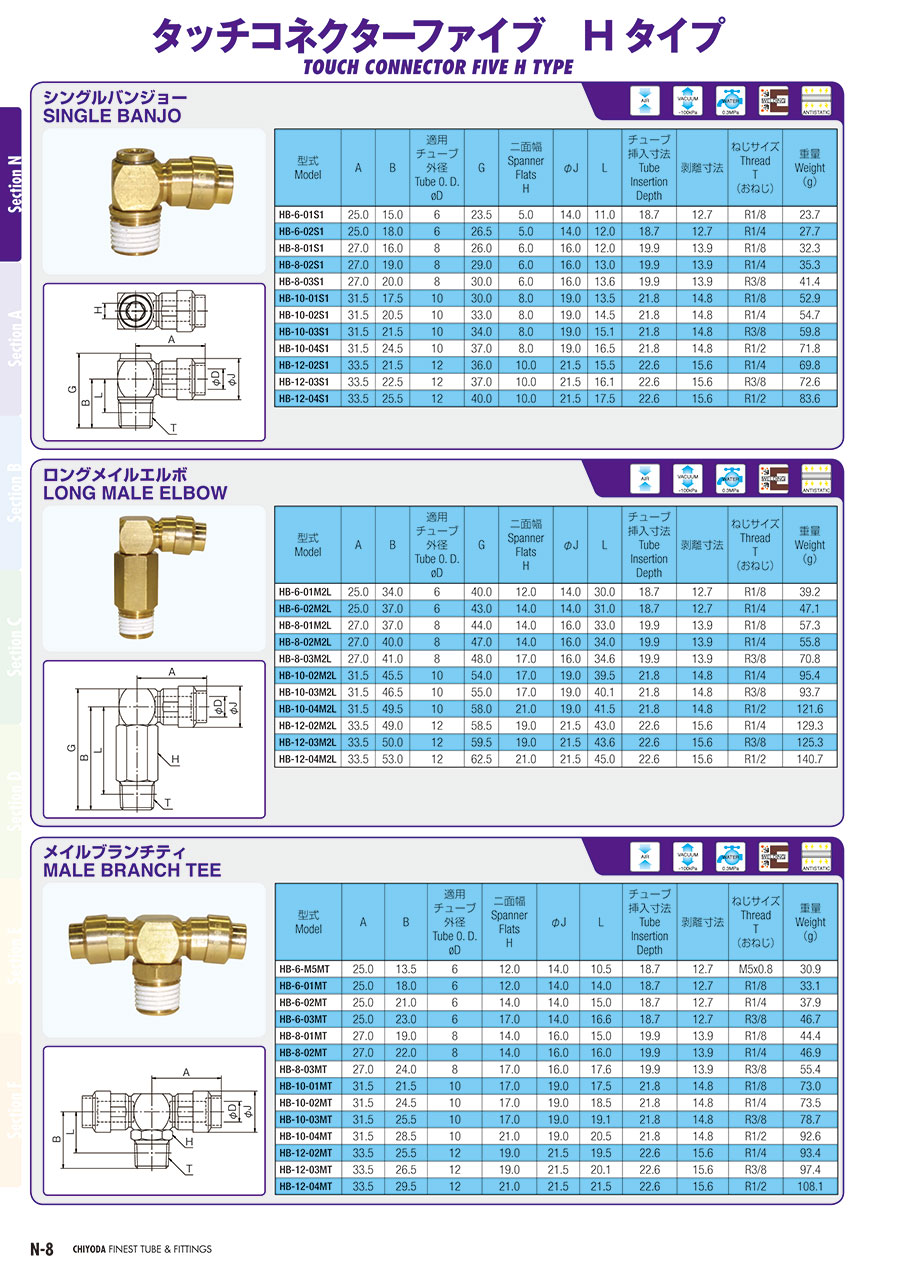

規格表
| 型式 | A | B | 適用 チューブ 外径 φD | 二面幅 H | φJ | L | チューブ 挿入寸法 | 剥離寸法 | ねじサイズ T （おねじ） | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| HB-6-M5MT | 25.0 | 13.5 | 6 | 12.0 | 14.0 | 10.5 | 18.7 | 12.7 | M5×0.8 | 30.9 |
| HB-6-01MT | 25.0 | 18.0 | 6 | 12.0 | 14.0 | 14.0 | 18.7 | 12.7 | R1/8 | 33.1 |
| HB-6-02MT | 25.0 | 21.0 | 6 | 14.0 | 14.0 | 15.0 | 18.7 | 12.7 | R1/4 | 37.9 |
| HB-6-03MT | 25.0 | 23.0 | 6 | 17.0 | 14.0 | 16.6 | 18.7 | 12.7 | R3/8 | 46.7 |
| HB-8-01MT | 27.0 | 19.0 | 8 | 14.0 | 16.0 | 15.0 | 19.9 | 13.9 | R1/8 | 44.4 |
| HB-8-02MT | 27.0 | 22.0 | 8 | 14.0 | 16.0 | 16.0 | 19.9 | 13.9 | R1/4 | 46.9 |
| HB-8-03MT | 27.0 | 24.0 | 8 | 17.0 | 16.0 | 17.6 | 19.9 | 13.9 | R3/8 | 55.4 |
| HB-10-01MT | 31.5 | 21.5 | 10 | 17.0 | 19.0 | 17.5 | 21.8 | 14.8 | R1/8 | 73.0 |
| HB-10-02MT | 31.5 | 24.5 | 10 | 17.0 | 19.0 | 18.5 | 21.8 | 14.8 | R1/4 | 73.5 |
| HB-10-03MT | 31.5 | 25.5 | 10 | 17.0 | 19.0 | 19.1 | 21.8 | 14.8 | R3/8 | 78.7 |
| HB-10-04MT | 31.5 | 28.5 | 10 | 21.0 | 19.0 | 20.5 | 21.8 | 14.8 | R1/2 | 92.6 |
| HB-12-02MT | 33.5 | 25.5 | 12 | 19.0 | 21.5 | 19.5 | 22.6 | 15.6 | R1/4 | 93.4 |
| HB-12-03MT | 33.5 | 26.5 | 12 | 19.0 | 21.5 | 20.1 | 22.6 | 15.6 | R3/8 | 97.4 |
| HB-12-04MT | 33.5 | 29.5 | 12 | 21.0 | 21.5 | 21.5 | 22.6 | 15.6 | R1/2 | 108.1 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
935円 ( 1,029円 ) | 6日目 |
960円 ( 1,056円 ) | 6日目 |
989円 ( 1,088円 ) | 3日目 |
1,254円 ( 1,379円 ) | 3日目 |
1,022円 ( 1,124円 ) | 3日目 |
1,040円 ( 1,144円 ) | 3日目 |
1,068円 ( 1,175円 ) | 6日目 |
1,190円 ( 1,309円 ) | 6日目 |
1,200円 ( 1,320円 ) | 6日目 |
1,209円 ( 1,330円 ) | 3日目 |
1,288円 ( 1,417円 ) | 3日目 |
1,288円 ( 1,417円 ) | 6日目 |
1,288円 ( 1,417円 ) | 3日目 |
1,349円 ( 1,484円 ) | 3日目 |
詳細情報
基本情報
溶接環境で使用可能な金属製ワンタッチ継手。
【特長】
・外装に金属を使用しており、丈夫でスパッタの降りかかる環境に最適。
・全機種にレーザーマーキングによる型式表記あり。
・新型ロックリングを採用し、配管の操作性が向上。
・オネジ部にはシール加工済み。
【用途】
・2層、3層チューブ使用のスパッタ環境で、チューブと継手の接続部分のインナーチューブの露出を防ぐ。
商品担当おすすめ
千代田通商
タッチコネクターファイブHタイプメイルコネクター
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
