千代田通商

タッチコネクターファイブ Hタイプメイルエルボ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 524円～908円

税込単価: 576円～999円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

千代田通商

通常出荷日：在庫品1日目

【特長】・外装オール金属タイプ。丈夫で、溶接スパッタ（火花）の降りかかる箇所...

本体材質
黄銅
ねじ部材質
C3604(黄銅）
シール材材質
NBR（ニトリルゴム）
周囲温度 (℃)
-5::60
使用流体
工業用水 / 圧縮空気(真空含む)
継手種類
ねじ取付
ねじ取付接続
エルボ
エルボ
メイルエルボ
種類
タッチコネクター

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

タッチコネクターファイブ Hタイプ共通の仕様

使用流体	圧縮空気	工業用水
使用温度範囲	-5～+60℃	+5～+40℃
最高使用圧力	1MPa	0.3MPa
適用チューブ	エルフレックスチューブLE、LE-S、ALE カバーチューブ CTP

※ 工業用水圧はウォーターハンマーを考慮しております。
※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定ください。
※ 凍結無き事。

■主要部品材質

構造図

注1）おねじタイプはシール加工が施されています。

Part NO.	部品名	材質
（1）	リリースリング	難燃性PBT樹脂
（2）	ガイド	難燃性PBT樹脂
（3）	リングパッキン	ニトリルゴム
（4）	スパッタキャップ	C3604（黄銅）
（5）	ロックリング	ステンレス
（6）	本体	C3604（黄銅）
（7）	メイルアダプター	C3604（黄銅）
（8）	ストップリング	ステンレス
（9）	Oリング	ニトリルゴム

規格表

型番	A	B	適用チューブ外径 φD	G	二面幅 H	φJ	L	チューブ挿入寸法	剥離寸法	ねじサイズ T （おねじ）	重量（g）
HB-6-M5ML	25.0	13.5	6	19.5	12.0	14.0	10.5	18.7	12.7	M5×0.8	23.1
HB-6-01ML	25.0	18.0	6	24.0	12.0	14.0	14.0	18.7	12.7	R1/8	25.3
HB-6-02ML	25.0	21.0	6	27.0	14.0	14.0	15.0	18.7	12.7	R1/4	30.2
HB-6-03ML	25.0	23.0	6	29.0	17.0	14.0	16.6	18.7	12.7	R3/8	39.2
HB-8-01ML	27.0	19.0	8	26.0	14.0	16.0	15.0	19.9	13.9	R1/8	34.4
HB-8-02ML	27.0	22.0	8	29.0	14.0	16.0	16.0	19.9	13.9	R1/4	37.0
HB-8-03ML	27.0	24.0	8	31.0	17.0	16.0	17.6	19.9	13.9	R3/8	45.7
HB-10-01ML	31.5	21.5	10	30.0	17.0	19.0	17.5	21.8	14.8	R1/8	57.7
HB-10-02ML	31.5	24.5	10	33.0	17.0	19.0	18.5	21.8	14.8	R1/4	58.1
HB-10-03ML	31.5	25.5	10	34.0	17.0	19.0	19.1	21.8	14.8	R3/8	63.5
HB-10-04ML	31.5	28.5	10	37.0	21.0	19.0	20.5	21.8	14.8	R1/2	76.7
HB-12-02ML	33.5	25.5	12	35.0	19.0	21.5	19.5	22.6	15.6	R1/4	77.1
HB-12-03ML	33.5	26.5	12	36.0	19.0	21.5	20.1	22.6	15.6	R3/8	80.1
HB-12-04ML	33.5	29.5	12	39.0	21.0	21.5	21.5	22.6	15.6	R1/2	90.5

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

ねじサイズT

最小発注数量

6	R1/8	1個
6	R1/4	1個
6	R3/8	1個
6	M5X0.8	1個
8	R1/8	1個
8	R1/4	1個
8	R3/8	1個
10	R1/8	1個
10	R1/4	1個
10	R3/8	1個
10	R1/2	1個
12	R1/4	1個
12	R3/8	1個
12	R1/2	1個

通常単価(税別) (税込単価)	通常出荷日

524円 ( 576円 )	4日目
618円 ( 680円 )	4日目
571円 ( 628円 )	6日目
787円 ( 866円 )	在庫品1日目当日出荷可能
571円 ( 628円 )	4日目
593円 ( 652円 )	在庫品1日目当日出荷可能
626円 ( 689円 )	4日目
739円 ( 813円 )	6日目
725円 ( 798円 )	4日目
793円 ( 872円 )	4日目
766円 ( 843円 )	6日目
864円 ( 950円 )	4日目
906円 ( 997円 )	4日目
908円 ( 999円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・外装オール金属タイプ。
丈夫で、溶接スパッタ（火花）の降りかかる箇所等に最適。
・2層・3層チューブ用金属キャップ付。
スパッタチューブの内管に降りかかる溶接スパッタ（火花）を完全にシャットアウト外皮剥離長さに注意して下さい。
・全機種に型式表示。
レーザーマーキング加工により型式、配管をらくらく識別。

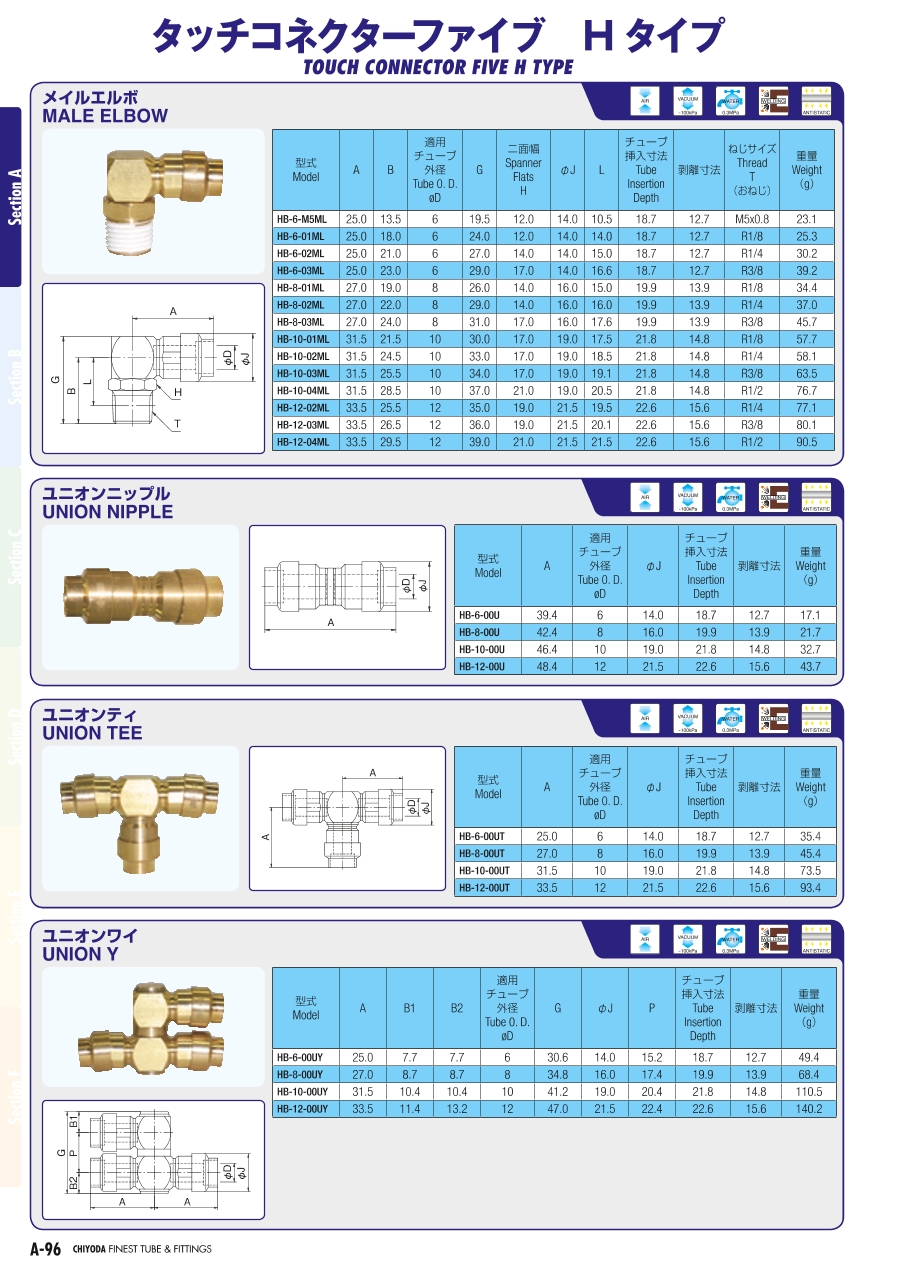

カタログ

カタログ (見開き版)

商品担当おすすめ

千代田通商
タッチコネクターファイブ Hタイプシングルバンジョー
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
千代田通商
タッチコネクターファイブHタイプメイルコネクター
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
千代田通商
エルフレックス耐スパッタ防止用ポリウレタンチューブ
溶接環境に適したエア配管チューブです。ポリオレフィン樹脂を被覆したスパッタ防止チューブです。インナーチューブに耐水性ポリウレタンチューブを使用しており、工業用水も使用可能です。曲半径が非常に小さく、取扱いが容易です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

タッチコネクターファイブ Hタイプメイルエルボのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q水は使用出来ますか？

工業用水は使用可能です。
